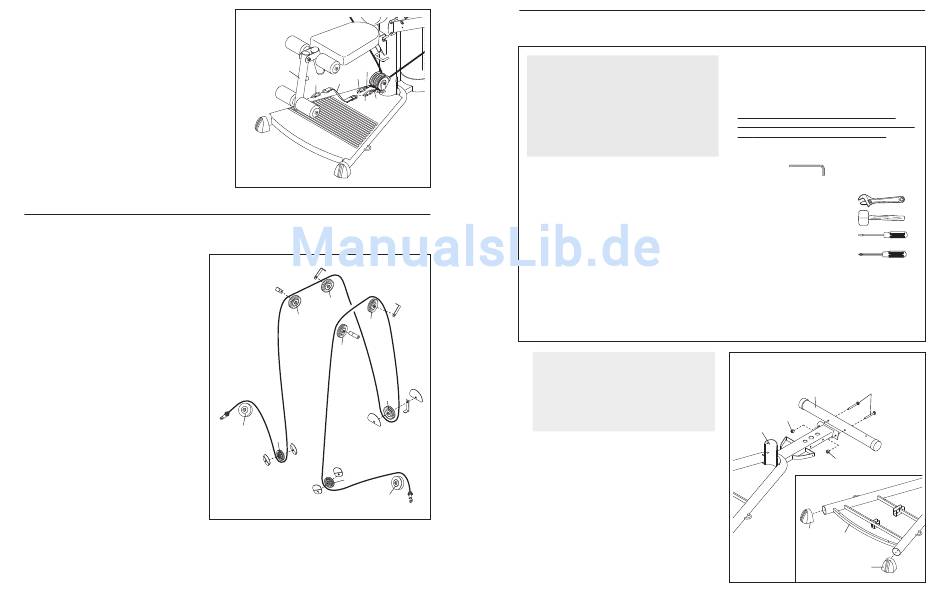

DEN BEINHEBEL BEFESTIGEN
Um den Beinhebel (7) zu verwenden, befestigen Sie
zuerst den Sitz an der Heimfitnessstation (siehe DIE
HÖHE DES SITZRAHMENS VERSTELLEN auf Seite
15). Befestigen Sie dann das Rollengehäuse an der
unteren Rollenstation (siehe DIE ROLLENGEHÄUSE
BEFESTIGEN auf Seite 14). Schlußendlich befesti-
gen Sie die Verlängerungskabel (31) mit zwei
Kabelklemmen (37) am Verlängerungsriemen (34)
und befestigen Sie den Verlängerungsriemen mit
einer weiteren Kabelklemme am Beinhebel. Stellen
Sie den Verlängerungsriemen auf die richtige Länge
ein. Anmerkung: Es entsteht weniger Widerstand,
wenn man nur ein Verlängerungskabel am
Beinhebel befestigt.
KABELDIAGRAMME
Das Kabeldiagramm zeigt die korrekte Führung
des Drukbügelkabel (30). Benutzen Sie das
Diagramm um zu versichern, dass das Kabel
korrekt installiert worden ist. Wenn das Kabel
nicht korrekt geführt worden ist, wird das
Heimfitnessstation nicht korrekt funktionieren
und Schaden kann entstehen. Die Zahlen zei-
gen die korrekte Kabelführung an.
31
7
37
34
37
31
37
Druckbügelkabel (30)
6
7
4
3
5
9
8
2
1
16
MONTAGE
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen um zu
versichern, dass die Heimfitnessstation von allen
erfolgreich zusammen gestellt werden kan.
Jedoch gehören zu dieser hochentwickelten
Einrichtung viele kleine Teile. Man braucht Zeit,
um das Gerät zu montieren. Wenn man sich
etwas Zeit nimmt und bei guter Laune bleibt,
dann ist die Montage recht einfach.
Das Lesen dieser kurzen Einleitung wird Ihnen
mehr Zeit sparen als die Lesezeit dieser
Information:
• Für die Montage braucht man zwei Personen.
• Wegen des Gewichts und der Größe sollte die
die Heimfitnessstation an der Stelle wo sie
benutzt wird, montiert werden. Achten Sie darauf,
dass sie genügend Raum haben, um die
Heimfitnessstation herum zu laufen während Sie
diese aufbauen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
1.
Bevor Sie mit der Montage beginnen, lesen
Sie die umrandete Information oben sorg-
fältig durch. Zur Identifizierung der kleinen
Teile bei der Montage, benutzen Sie bitte
das DIAGRAMM FÜR DIE IDENTIFIZIERUNG
DER TEILE, das in der Mitte der Anleitung
zu finden ist.
Befestigen Sie den hinteren Stabilisator (5) mit
den zwei M8 x 76mm Einsteckbolzen (59) und
zwei M8 Nylon-Verschlussmuttern (74) an der
Basis (1).
Siehe Detailabbildung. Drücken Sie die zwei
Basiskappen (38) auf die Basis (1).
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Zur Identifizierung der kleinen Teile bei der
Montage, beziehen Sie sich auf das DIAGRAMM
FÜR DIE IDENTIFIZIERUNG DER TEILE.
Zur Montage braucht man möglicherweise das
beigelegte Schmiermittel und den beigelegten
Inbusschlüssel , sowie die folgenden
(nicht beigelegten) Werkzeuge:
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• durchsichtiges Klebeband oder Abdeckband
und Seifenlauge
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringschlüsselsatz
oder einen Rätschenschlüsselsatz.
1
59
5
74
1
74
38
1
38
5
