WeiderPro WEEVSY2985.0 Bedienungsanleitung Seite 10

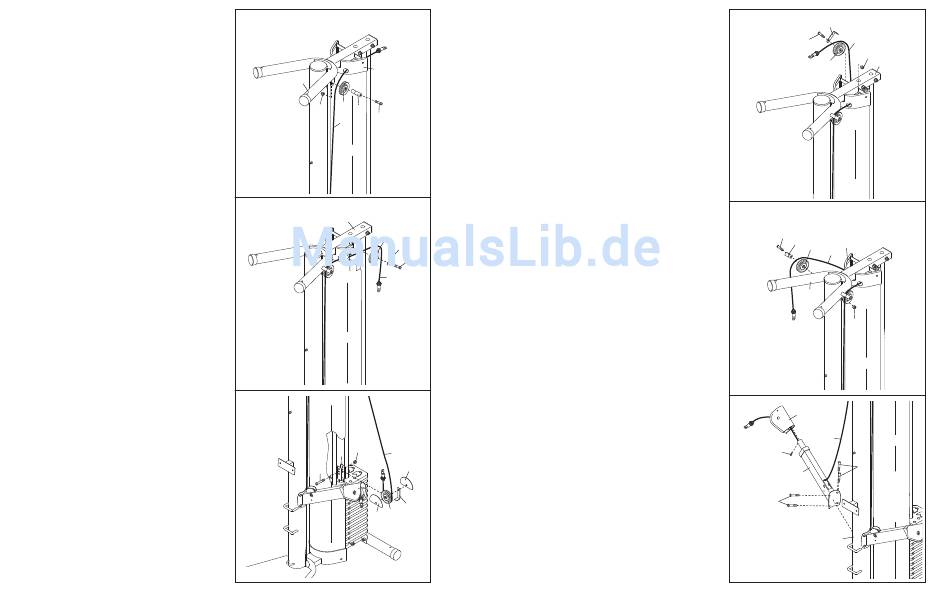

11. Legen Sie das Druckbügelkabel (30) um eine 3
1/2" Rolle (24) und führen Sie das Kabel durch
die obere Abdeckung (15) wie angegeben.
Befestigen Sie die 3 1/2" Rolle (24) und eine
Kabelführung (28) mit einem M10 x 45mm Bolzen
(65) und einer M10 Nylon-Verschlussmutter (73)
am oberen Rahmen (4). Achten Sie darauf,
dass die Kabelführung so orientiert ist, dass
das Druckbügelkabel (30) in der Rille der Rolle
verläuft.
12. Führen Sie das Druckbügelkabel (30) über eine 3
1/2" Rolle (24). Befestigen Sie die Rolle und eine
Kabelführung (28) mit einem M10 x 45mm Bolzen
(65) und einer M10 Nylon-Verschlussmutter (73)
am oberen Rahmen (4). Achten Sie darauf,
dass die Kabelführung so orientiert ist, dass
das Kabel in der Rille der Rolle verläuft.
13. Führen Sie das Druckbügelkabel (30) unter eine
3 1/2" Rolle (24). Befestigen Sie die Rolle, eine
Kabelführung (28) und zwei Halb-Fingerschütze
(26) mit einem M10 x 48mm Bolzen (62) und
einer M10 Nylon-Verschlussmutter (73) am ange-
zeigten Loch des Gewichtsrohrs (11). Achten Sie
darauf, dass die Fingerschütze so orientiert
sind wie hier angezeigt und dass sie sich an
der Außenseite des Gewichtsrohres befinden.
Achten Sie darauf, dass die Kabelführung so
orientiert ist, dass das Kabel in der Rille der
Rolle verläuft.
11
15
4
24
73
28
65
30
12
4
24
28
73
30
13
73
11
30
62
26 24
10
14. Führen Sie das Druckbügelkabel (30) über eine 3
1/2" Rolle (24). Befestigen Sie die Rolle und eine
Kabelführung (28) mit einem M10 x 45mm Bolzen
(65) und einer M10 Nylon-Verschlussmutter (73)
am oberen Rahmen (4). Achten Sie darauf,
dass die Kabelführung so orientiert ist, dass
das Kabel in der Rille der Rolle verläuft.
15. Führen Sie das Druckbügelkabel (30) durch die
obere Abdeckung (15).
Führen Sie das Druckbügelkabel (30) über eine 3
1/2" Rolle (24). Befestigen Sie die Rolle und eine
Kabelführung (28) mit einem M10 x 45mm Bolzen
65
(65) und einer M10 Nylon-Verschlussmutter (73)
am oberen Rahmen (4). Achten Sie darauf,
dass die Kabelführung so orientiert ist, dass
das Kabel in der Rille der Rolle verläuft.
16. Befestigen Sie den Druckbügel (8) mit Kabel mit
vier M10 x 25mm Schrauben (58) am Pfosten (3).
Entfernen Sie die M4 x 5mm Schraube (69) und
den Schwenkarm (16).
Mit dem Kabel, das sich im Druckbügel (8) befin-
26 det führen Sie nun das Druckbügelkabel (30)
durch den Druckbügel wie angezeigt. Führen Sie
das Kabel durch den Schwenkarm (16).
Befestigen Sie den Schwenkarm (16) mit der M4
28
x 5mm Schraube (69) am Druckbügel (8).
14
28
30
65
73
24 4
15
65
28
15
24
30
4
73
16
16
30
69
58
8
58
3
11
