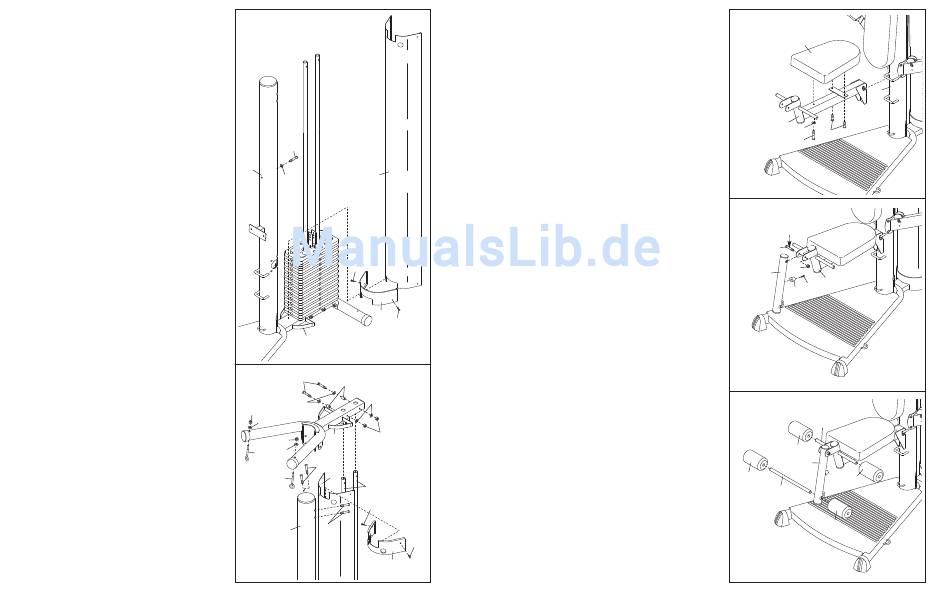

6. Schieben Sie eine M6 Unterlegscheibe (78) auf
die M6 x 127mm Schraube (79) und führen Sie
die Schraube durch das angedeutete Loch am
Pfosten (3).
Stellen Sie die Abdeckplatte (13) auf die Basis
(1). Befestigen Sie die untere Abdeckung (14)
und die Abdeckplatte mit zwei M4 x 16mm
Schrauben (70) an der Basis.
7. Legen Sie den oberen Rahmen (4) auf die
Gewichtsführungen (10). Befestigen Sie den obe-
ren Rahmen mit zwei M8 x 89mm Bolzen (64),
vier M8 Unterlegscheiben (72), zwei 25mm
Abstandshaltern (47) und zwei M8 Nylon-
Verschlussmuttern (74) an den Gewichtsführ-
ungen. Ziehen Sie die Nylon-Verschlussmut-
tern noch nicht fest.
Befestigen Sie den oberen Rahmen (4) mit vier
M10 x 25mm Schrauben (58) am Pfosten (3).
Ziehen Sie die Schrauben jedoch noch nicht
fest.
Befestigen Sie die obere Abdeckung (15) mit zwei
M4 x 16mm Schrauben (70) an der Abdeckplatte
(13) und am oberen Rahmen (4).
Ziehen Sie die zwei M8 Nylon-Verschlussmut-
tern (74) und die vier M10 x 25mm Schrauben
(58) nun fest.
Befestigen Sie die zwei Ösenhaken (66) mit zwei
M8 Unterlegscheiben (72) und zwei M8 Nylon-
Verschlussmuttern (74) am oberen Rahmen (4).
Ziehen Sie die Verschlussmuttern nicht zu fest
an. Man muss die Ösenhaken leicht drehen
können.
6
79
3
13
78
70
14
70
1
7
64
47
72
72
74
72
74
4
74
72
66
58
13
66
10
70
58
3
15
8
20. Befestigen Sie den Sitz (19) mit zwei M6 x 16mm
Schrauben (60), einer M6 x 77mm Schraube (68)
und einer M6 Unterlegscheibe (78) am
Sitzrahmen (6).
Haken Sie den Sitzrahmen (6) an der angedeute-
ten Stelle am Pfosten (3) fest.
21. Befestigen Sie den Stoßdämpfer (49) mit den M4
x 16mm Schrauben (70) am Beinhebel (7).
Geben Sie etwas Schmierfett auf den M10 x
71mm Bolzen (67). Befestigen Sie den Beinhebel
(7) mit dem Bolzen und einer M10 Nylon-
Verschlussmutter (73) am Sitzrahmen (6). Ziehen
Sie den Bolzen nicht zu fest an; man muss
den Beinhebel leicht bewegen können.
22. Schieben Sie die zwei Schaumstoffpolster (21)
auf den Sitzrahmen (6).
Schieben Sie ein Polsterrohr (20) durch das Loch
im Beinhebel (7). Schieben Sie beide
Schaumstoffpolster (21) auf das Polsterrohr.
70
23. Vergewissern Sie sich, dass alle Teile richtig
festgezogen sind, bevor Sie die Heimfitness-
station in Benutzung nehmen.
20
19
3
6
78
60
68
21
Schmierfett
67
73
7
6
70
49
22
6
21
7
21
21
20
21
13
