WeiderPro WEEVSY1975.0 Bedienungsanleitung Seite 9

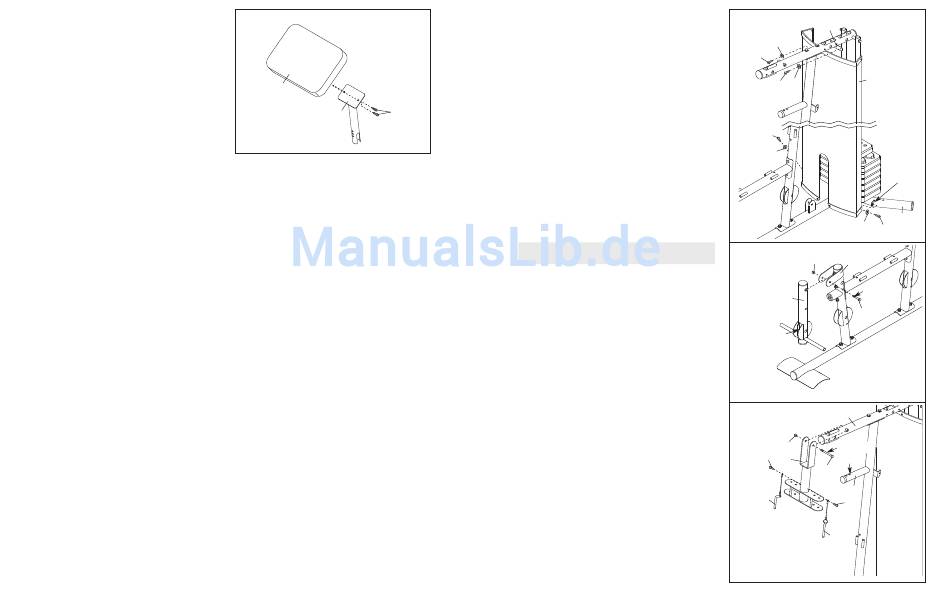

34. Richten Sie das Curl-Polster (14) so aus, dass
die Löcher auf der Rückseite näher der unteren
Kante sind. Befestigen Sie das Curl-Polster mit
zwei M6 x 16mm Schrauben (62) am Curl-
Pfosten (13).
35. Achten Sie darauf, dass alle Teile richtig angezogen sind. Der Gebrauch der übrigen Teile wird im Abschnitt
EINSTELLUNG, auf Seite 17 dieser Bedienungsanleitung beginnend, beschrieben.
Bevor Sie die Heimfitnessstation in Betrieb nehmen, ziehen Sie an jedem Kabel einige Male, um sicher zu
stellen, dass sich alle Kabel und Rollen leicht bewegen lassen. Sollte sich irgendein Kabel nicht leicht bewe-
gen lassen, finden Sie das Problem und korrigieren Sie es sofort. WICHTIG: Sollten die Kabel nicht rich-
tig installiert sein, werden Sie bei Gebrauch mit schweren Gewichten beschädigt werden. Beziehen
Sie sich zur Überprüfung der richtigen Kabelverlegung auf die KABELDIAGRAMME auf Seite 20 die-
ser Bedienungsanleitung. Sollten die Kabel irgendwo schlaff sein, müssen Sie die Kabel straff zie-
hen. Beziehen Sie sich auf FEHLERSUCHE UND WARTUNG auf Seite 21.
34
14
62
13
16
8. Befestigen Sie die Umhüllung (17) mit vier M6 x
16mm Schrauben (62) und zwei M6 Scheiben
(82) am oberen Rahmen (4).
Befestigen Sie die Umhüllung (17) mit zwei M6 x
16mm Schrauben (62) und zwei M6 Scheiben
(82) an den Haltern der oberen Stützstange (2).
Die Halter müssen sich in der Umhüllung
befinden.
Ziehen Sie nun die Nylon-Klemmmuttern (56,
58), die im Schritt 2 bis 7 verwendet wurden,
fest.
Armmontage
9. Schmieren Sie die M10 x 77mm Schraube (79).
Richten Sie den Beinhebel (8) mit dem
geschweißten Stützstück wie gezeigt aus.
Befestigen Sie den Beinhebel mit der Schraube
und einer M10 Nylon-Klemmmutter (56) am
Vorderfuß (7). Ziehen Sie die Verschlussmut-
ter nicht zu fest an. Den Beinhebel muss man
leicht bewegen können.
10. Schmieren Sie die M10 x 77mm Schraube (79).
Befestigen Sie den Drehrahmen (5) mit der
Schraube und einer M10 Nylon-Klemmmutter (56)
am oberen Rahmen (4). Ziehen Sie die
Verschlussmutter nicht zu fest; den Drehrah-
men muss leicht beweglich sein.
Befestigen Sie die beiden Armstifte (40) mit zwei
M4 x 20mm Blechschrauben (69) am Drehrah-
men (5). Stecken Sie die Armstifte in die beiden
Löcher im Pfosten (3).
8
4
82
62
17
62 82
62
82
Halter
82
62
9
56
7
Schmieren
8
79
Geschweißtes
Stützstück
10
4
56
Schmieren
69
5 Löcher
79
3
40
69
40
9
2
