Rahmenmontage

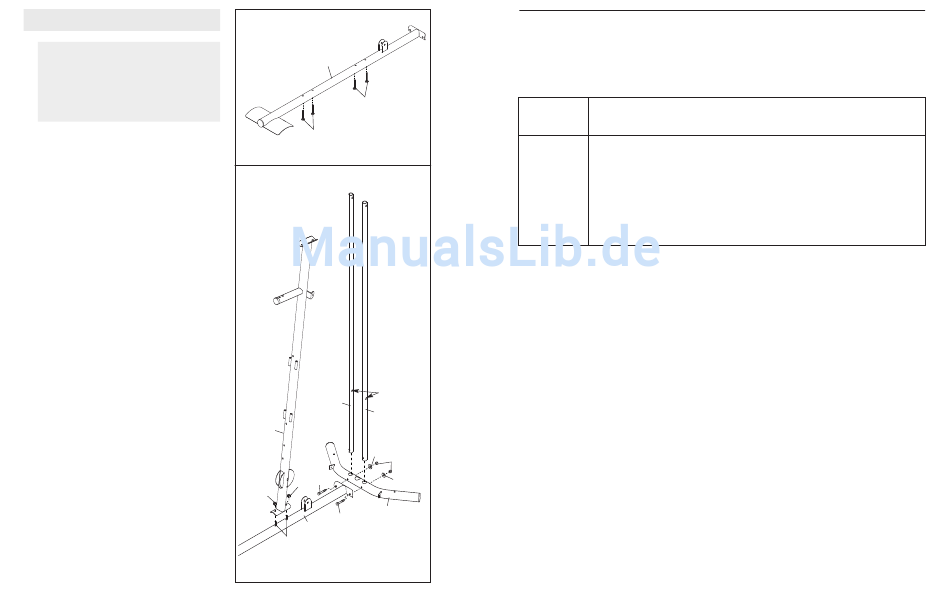

1.
Die Information auf Seite 5 muss unbedingt
gelesen werden, bevor man mit der
Montage der Heimfitnessstation beginnt.
Bitte verwenden Sie zur Identifizierung der
kleinen Montageteile das DIAGRAMM FÜR
DIE IDENTIFIZIERUNG DER TEILE in der
Mitte dieser Bedienungsanleitung.
Schieben Sie acht M8 x 63mm Einsteckschraube
(78) von unten nach oben, wie angezeigt, in die
Basis (1). Anmerkung: Um die Schrauben in
dieser Position zu halten, kann man sie mit
einem Klebeband vorläufig befestigen.
2. Befestigen Sie die Basis (1) und die beiden
Gewichtsführungen (21) mit zwei M10 x 67mm
Schrauben (71), zwei M10 Scheiben (57) und
zwei M10 Nylon-Klemmmuttern (56) an der
Stützstange (2). Die gezeigten Löcher in den
Gewichtsführungen müssen näher dem Boden
sein. Ziehen Sie Verschlussmuttern ganz fest.
Befestigen Sie den Pfosten (3) mit der angezeig-
ten M8 x 63mm Einsteckschraube (78) und zwei
M8 Nylon-Klemmmuttern (58) an der Basis (1).
Ziehen Sie die Verschlussmuttern noch nicht
fest an.
1
1
78
78
2
Löcher
21
21
3
57
56
57
58 71
58
2
71
1
78
6
GEWICHTWIDERSTANDSTABELLE
Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. "Oberstes" bezieht sich auf das 6-
Pfund oberstes Gewicht. Die anderen Zahlen beziehen sich auf die 12,5 Pfund Gewichtplatten. Der hier angege-
bene Butterfly-Armwiderstand bezieht sich auf den Widerstand für jeden Butterfly-Arm separat. Amerkung: Der
tatsächliche Widerstand jeder Station kann variieren, gemâss der Reibung zwischen den Kabeln, Rollen
und dem Gewichtsführungen.
GEWICHT HOHE BUTTERFLY
ROLLE ARM
(Pfund)
(Pfund)
Oberstes
11
16
1
26
22
2
42
30
3
61
41
4
70
51
5
86
63
6
101
82
Anmerkung: 1 am. Pfund = .453 kg
DRUCK BEIN HEBEL UNTERE
ARM ROLLE
(Pfund)
(Pfund) (Pfund)
27
27 26
44 57 55
85
62 86
111
97 119
127 159 148
182
144 163
173 214 187
