WeiderPro WEEVSY1975.0 Bedienungsanleitung Seite 10

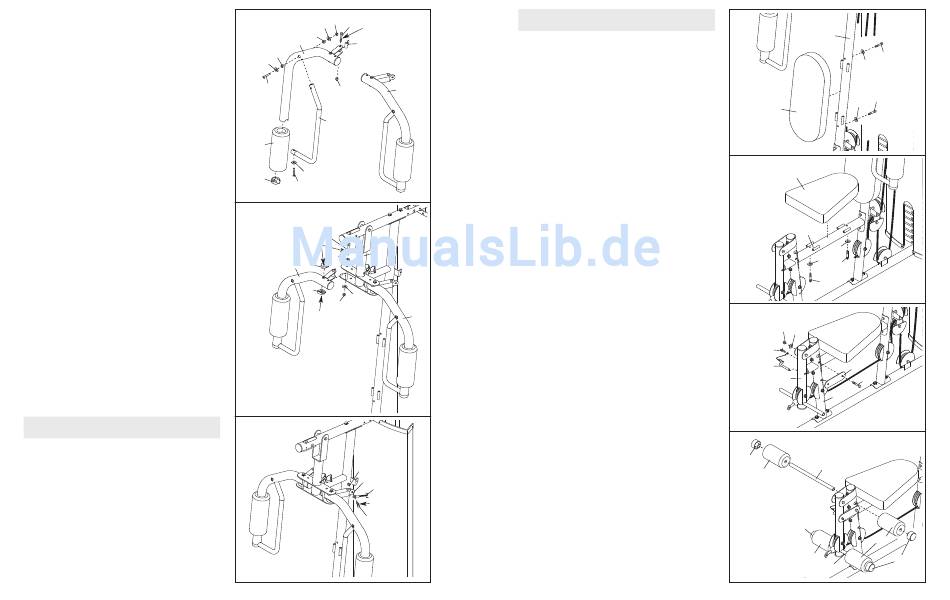

11. Schmieren Sie eine M10 x 51mm Schraube (66).
Befestigen Sie ein Kabeldrehstück (39) mit der
Schraube und einer M10 Nylon-Klemmmutter (56)
am rechten Arm (9). Ziehen Sie die Verschluss-
mutter nicht zu fest; die Kabeldrehstück muss
leicht beweglich sein.
Machen Sie ein großes Schaumstoffpolster (42)
mit Seifenwasser nass. Schieben Sie das große
Schaumstoffpolster (9) auf den rechten Arm.
Befestigen Sie das untere Ende des Griffs (11)
mit einer M10 x 45mm Linsenschraube (77) und
einer großen M10 Scheibe (80) am rechten Arm
(9). Drücken Sie eine runde 50mm Griffkappe
(31) in den rechten Arm. Ziehen Sie die
Schraube noch nicht fest.
Befestigen Sie das obere Ende des Griffs (11) mit
einer M10 x 67mm Schraube (71), zwei M10
Scheiben (57), zwei 12mm Abstandshalter (52)
und einer M10 Nylon-Klemmmutter (56) am rech-
ten Arm (9). Ziehen Sie die M10 x 45mm
Linsenschraube (77) fest.
Montieren Sie auf gleiche Weise den linken
Arm (10).
12. Schmieren Sie eine M10 x 85mm Schraube (67)
und zwei Armbuchsen (44). Befestigen Sie den
rechten Arm (9) mit der Schraube, zwei M10
Scheiben (57), den beiden Armbuchsen und einer
M10 Nylon-Klemmmutter (56) am Drehrah-men
(5). Ziehen Sie die Verschlussmutter nicht zu
fest; der Arm muss leicht beweglich sein.
Befestigen Sie auf gleiche Weise den linken
Arm (10) am Drehrahmen (5).
Kabelmontage
13. Beziehen Sie sich zur Identifizierung und
Montage der Kabel auf die KABELDIAGRAMME
auf Seite 20.
Finden Sie das Armkabel (54). Schmieren Sie
eine M8 x 22mm Schraube (65). Befestigen Sie
das Kabel mit der Schraube und einer M8 Nylon-
Klemmmutter (58) am gezeigten Kabeldreh-stück
(39). Das Kabel muss sich leicht um die
Schraube herum drehen können.
11
56
66
57 Schmieren
52
9
39
52
57
71 10
56
11
42
80
31
77
12
67
Schmieren
5
57
44
9
44
57
56
Schmieren
13
58
39
54
Schmieren
65
10
Sitzmontage
30. Befestigen Sie die Rückenlehne (16) mit zwei M6 x
63mm Schrauben (70) und zwei M6 Unterlegschei-
ben (82) am vorderen Pfosten (3).
31. Befestige Sie den Sitz (15) mit vier M6 x 63mm
Schrauben (70) und vier M6 Scheiben (82) am
Sitzrahmen (6).
32. Befestigen Sie die Feststellplatte (73) mit einer
10
M10 x 70mm Schraube (86), einer M10 Scheibe
(57) und einer M10 Nylon-Klemmmutter (56) am
Vorderfuß (7). Ziehen Sie die Verschlussmutter
nicht zu fest; die Feststellplatte muss leicht
beweglich sein.
Befestigen Sie den Beinhebelstift (38) mit einer M4
x 20mm Blechschraube (69) am Vorderfuß (7).
Stecken Sie den Beinhebelstift durch den
Beinhebel (8) und die Feststellplatte (73).
33. Stecken Sie das Polsterrohr (29) durch den
Vorderfuß (7). Schieben Sie zwei kleine
Schaumstoffpolster (28) auf die Enden des
Polsterrohrs. Drücken Sie zwei
Schaumstoffkappen (34) auf das Polsterrohr.
Schieben Sie zwei kleine Schaumstoffpolster (28)
auf den Beinhebel (8). Drücken Sie zwei
Schaumstoffkappen (34) auf den Beinhebel.
30
3
70
82
70
82
16
31
15
6
82
82
70
70
32
56 57
69
38 73
86
8
7
33
34
29
28
34
28
28
8
15
34
