WeiderPro WEEVSY1975.0 Bedienungsanleitung Seite 7

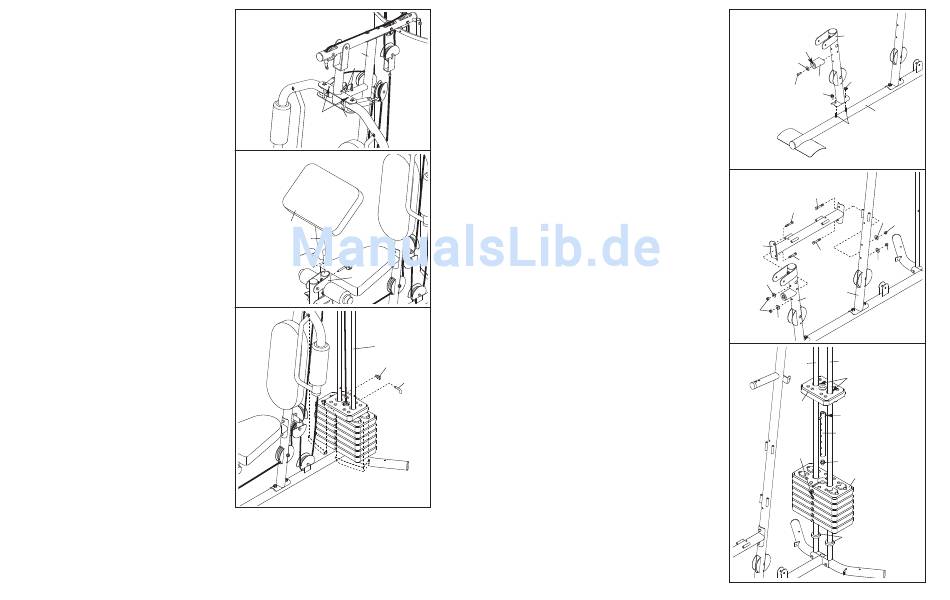

UMSTELLUNG DER ARME
Um die Arme (9, 10) als Butterfly-Arme zu verwen-
den, stecken Sie die Armstifte (40) in die Löcher im
Pfosten (3) und Drehrahmen (5), so wie in der
Abbildung gezeigt.
Um die Arme (9, 10) als Drück-Arme zu verwenden,
stecken Sie die Armstifte (40) in die Löcher im
Drehrahmen (5) und in den Armen.
VERWENDUNG DES CURL-POLSTERS
Um die Curl-Polster (14) zu verwenden, entfernen Sie
die runde 50mm Innenkappe (30) vom Vorderfuß (7).
Schieben Sie den Curl-Pfosten (13) in den Vorderfuß
und sichern Sie ihn mit dem Curl-Knopf (61).
Entfernen Sie das Curl-Polster (14) und stecken Sie
stattdessen die runde 50mm Innenkappe (30) auf den
Vorderfuß (7), wenn Sie eine Übung ausführen, bei
der das Curl-Polster nicht benötigt wird. Bewahren
Sie das Curl-Polster von der Heimfitnessstation
getrennt auf.
VERSCHLIESSEN DES GEWICHTSTAPELS
Sichern Sie den Gewichtsstapel gegen unbefugte
Benutzung indem Sie den Verschlussstift (89) durch
eine Gewichtsführung (21) stecken und den
Verschluss (88) auf dem Verschlussstift anbringen.
3
40
Löcker
5
14
13
30 61
7
21
88
18
3. Befestigen Sie den Vorderfuß (7) mit den beiden
angedeuteten M8 x 63mm Einsteckschrauben
(78) und zwei M8 Nylon-Klemmmuttern (58) an
der a Basis (1). Ziehen Sie die
Verschlussmutter nicht zu fest an.
Montieren Sie den Fuß-Stoßdämpfer (60) mit
einer M4 x 20mm Blechschraube (69) und einer
M4 Scheibe (33) an den Vorderfuß (7). Das Ende
des Stoßdämpfers muss nach oben zeigen.
4. Befestigen Sie den Sitzrahmen (6) mit zwei M8 x
65mm Schrauben (68), zwei M8 Scheiben (59)
und zwei M8 Nylon-Klemmmuttern (58) am
Pfosten (3). Ziehen Sie die Verschluss-mutter
nicht zu fest an.
Montieren Sie auf gleiche Weise den Sitzrah-
men (6) an den Vorderfuß (7).
5. Schieben Sie zwei Gewichtsstoßdämpfer (27) auf
die Gewichtsführungen (21). Die sechs Gewichte
(22) müssen so ausgerichtet sein, dass sich die
Stiftlöcher wie gezeigt an der Unterseite befinden.
89
Schieben Sie die neun Gewichtsplatten auf die
Gewichtsführungen.
Stecken Sie die Gewichtsrohrkappe (23) auf das
Gewichtsrohr (24). Schieben Sie das
Gewichtsrohr durch die sechs Gewichte (22). Der
Stift auf dem Gewichtsrohr muss so wie in der
Abbildung gezeigt ausgerichtet sein.
Schmieren Sie die gezeigten Löcher (25) mit dem
im Lieferumfang enthaltenen Schmiermittel.
