WeiderPro WEEVSY1975.0 Bedienungsanleitung Seite 11

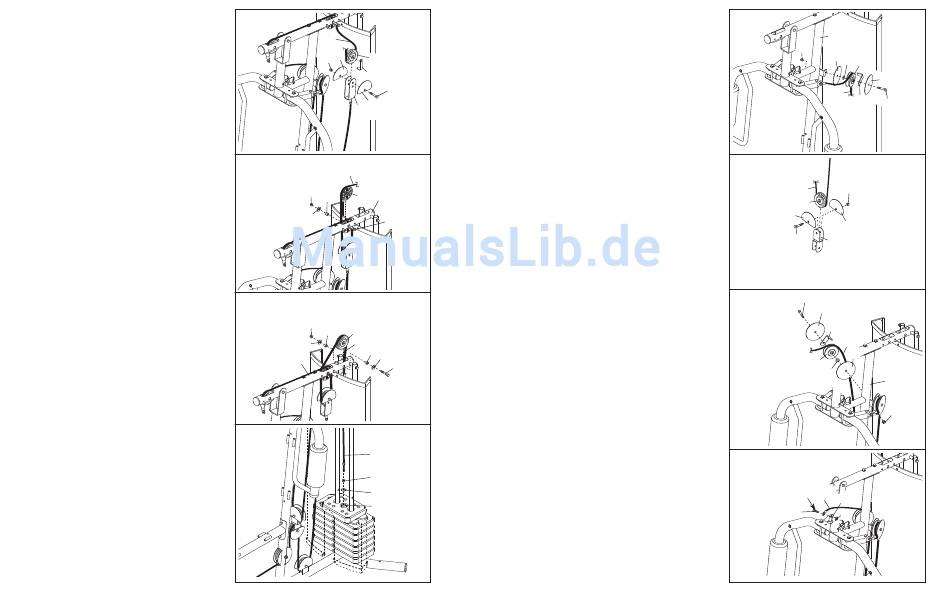

26. Führen Sie das hohe Kabel (53) unter einer
90mm Rolle (48) durch. Befestigen Sie die Rolle,
eine Kabelklappe (51) und zwei halbrunde
Fingerschutzvorrichtungen (43) mit einer M10 x
51mm Schraube (66) und einer M10 Nylon-
Klemmmutter (56) am oberen Loch der U-
Klammer (45). Die Kabelklappe muss so aus-
gerichtet sein, dass sie das Kabel in der Rille
der Rolle hält und dass sich die Fingerschutz-
vorrichtungen auf der Außenseite der U-
Klammer befinden.
27. Führen Sie das hohe Kabel (55) nach oben zum
oberen Rahmen (4) und über die schmale 90mm
Rolle (47). Befestigen Sie die Rolle mit der M10 x
67mm Schraube (71), der in Schritt 25 verwendet
wurde, einem 11mm Abstandshalter (49), einer
M10 Scheibe (57) und einer M10 Nylon-Klemm-
mutter (56) an der Innenseite des oberen
Rahmens.
28. Führen Sie das hohe Kabel (55) über eine 90mm
Rolle (48) durch den oberen Rahmen (4) nach
unten. Befestigen Sie die Rolle mit einer M10 x
67mm Schraube (71), zwei M10 Scheiben (57),
zwei 12mm Abstandshaltern (52) und einer M10
Nylon-Klemmmutter (56) auf der Innenseite des
oberen Rahmens.
29. Schieben Sie eine M12 Mutter (84) bis nach oben
zum hohen Kabel (55). Platzieren Sie eine große
Scheibe (85) oben auf dem Gewichtsrohr (24).
Ziehen Sie das hohe Kabel (55) in das
Gewichtsrohr (24) hinein bis alle Kabel straff sind.
Ziehen Sie die M12 Mutter fest gegen die große
Scheibe (85).
26
55
43
56 48
51
66
43
45
27
55
56
4
49
47
57
71
28
56
52 48
55
57
52
57
4
71
29
55
84
85
24
14
14. Führen Sie das Armkabel (54) über eine V-Rolle
(46). Befestigen Sie eine V-Rolle, eine große
Kabelklappe (50), zwei runde Fingerschutzvorrich-
tungen (41) und eine M10 Scheibe (57) mit einer
M10 x 63mm Schraube (75) und einer M10 Nylon-
Klemmmutter (56) am Pfosten (3). Die Kabelklap-
pe muss so ausgerichtet sein, dass sie das
Kabel in der Nut der V-Rolle hält.
15. Führen Sie das Armkabel (54) unter einer 90mm
Rolle durch (48). Befestigen Sie die Rolle und
zwei halbrunde Fingerschutzvorrichtungen (43)
mit einer M10 x 46mm Schraube (81) und einer
M10 Nylon-Klemmmutter (56) an der doppelten
U-Klammer (63). Die Fingerschutzvorrich-tun-
gen müssen sich auf der Außenseite der
Klammer befinden, so wie in der Abbildung
gezeigt.
16. Führen Sie das Armkabel (54) über eine V-Rolle
(46). Befestigen Sie eine V-Rolle, eine große
Kabelklappe (50), zwei runde Fingerschutzvorrich-
tungen (41) und eine M10 Scheibe (57) mit einer
M10 x 63mm Schraube (75) und einer M10 Nylon-
Klemmmutter (56) am Pfosten (3). Die Kabelklap-
pe muss so ausgerichtet sein, dass sie das
Kabel in der Rille der V-Rolle hält.
17. Schmieren Sie eine M8 x 22mm Schraube (65).
Befestigen Sie das Arm-Kabel (54) mit der
Schraube und einer M8 Nylon-Klemmmutter (58)
am gezeigten Kabeldrehstück (39). Das Kabel
muss sich leicht um die Schraube drehen
können.
14
3
56
41
57 46
41
54
50
75
15
54
56
48
43
43
81
63
16
75
41
50
54
41
46
57
3
56
17
Schmieren
54
39
65
58
11
