DØRK OG "H"–SKJØTEPROFIL FOR
BÅTMODELLENE 240S OG 270S
MERK:Identifikasjonsnummeret på dørkplatene skal vende
opp når de installeres.
1. Sett dørkplate nr. 1 i baugen av båten, og fest
H–skjøteprofilen.
MERK:Alle "H"–skjøteprofilene skal installeres med den
største flatsiden opp.
2. Sett dørkplate nr. 3 i akterenden av båten.
3. Sett dørkplate nr. 2 i H–skjøteprofilen som er festet til
dørkplate nr. 1
4. Sett inn H–skjøteprofilen mellom plate nr. 2 og 3. Trykk
dørkplatene ned til de ligger flatt.
a
d
a - Baugplate
b - Trykk ned
c - Hekken
d - "H–skjøteprofil"

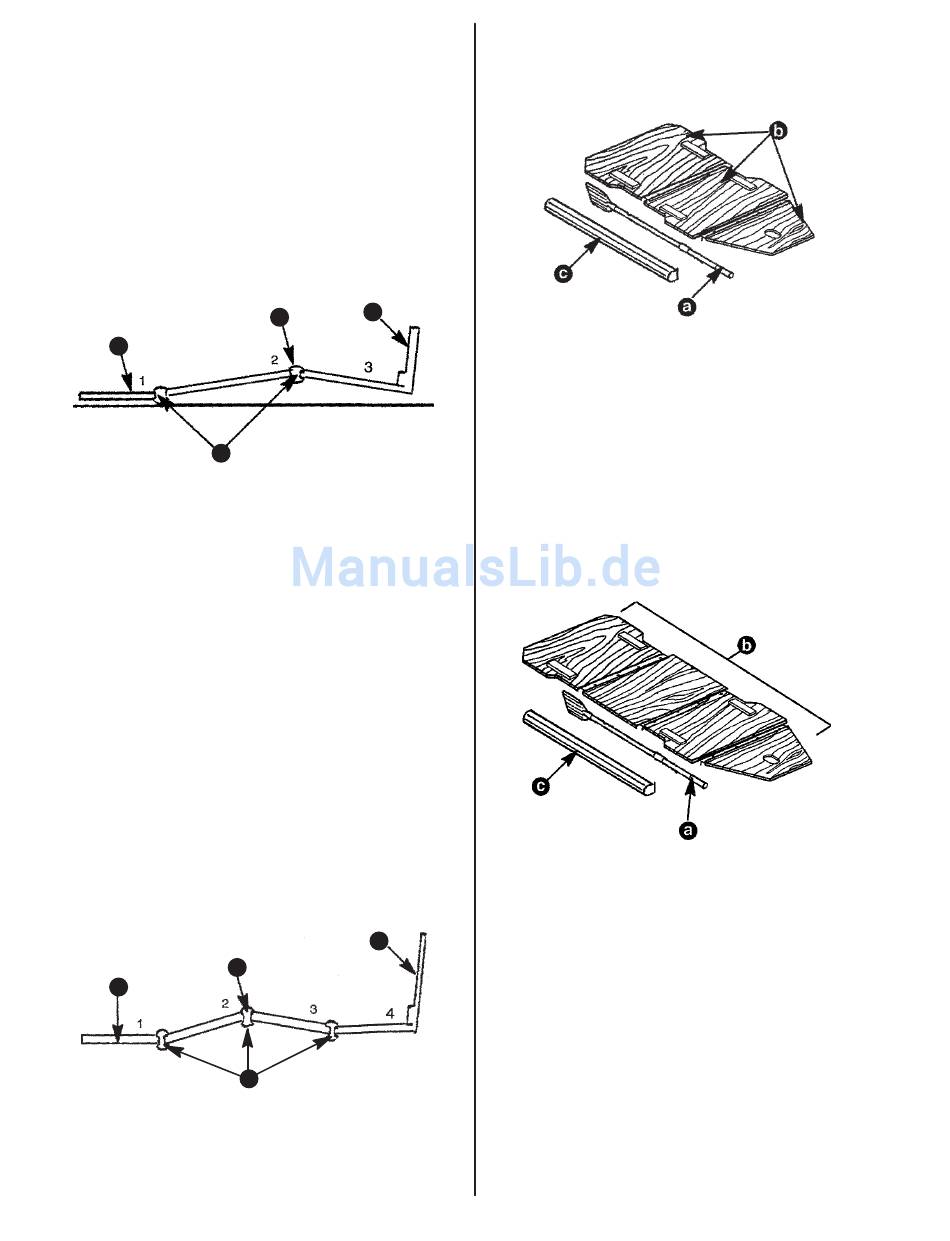

Montering av dørken
DØRK OG H–SKJØTEPROFIL FOR
BÅTMODELLENE 310, 340, 380 OG 430
MERK:Alle "H"–skjøteprofilene skal installeres med den
største flatsiden opp. Identifikasjonsnumrene på dørkplatene
skal også vende opp.
1. Sett dørkplate nr. 1 i baugen av båten, og fest
"H"–skjøteprofilen.
2. Sett i dørkplate nr. 4 (310/340) i dørkplate nr. 5 (380/430)
i akterenden av båten, og fest H–skjøteprofilen.
3. Sett dørkplate nr. 2 i "H"–skjøteprofilen som er festet til
dørkplate nr. 1.
4. Sett dørkplate nr. 3 i "H"–skjøteprofilen som er festet til
dørkplate nr. 2.
5. (Båt med 5 dørkplater). Sett dørkplate nr. 3–4 i
H–skjøteprofilen som er festet til dørkplate nr. 4.
6. Installer den gjenværende "H"–skjøteprofilen (310/340)
eller dørkplate nr. 4 (380/430). Kontroller at kjølventilen
sitter i tilgangshullet i dørkplaten på riktig måte. Trykk ned
dørkplatene til de ligger flatt.
b
a
d
a - Baugplate
b - Trykk ned
c - Hekken
d - "H"–skjøteprofil
Montering av dørken (system med 4 dørkplater vises)
c
b
c
SIDEAVSTIVERE FOR BÅTMODELLENE 240S,
270S OG 310
1. Skyv en åre (a) under båten for å heve dørkplatene (b).
Monter sideavstiverne (c). Gjenta på motsatt side av båten.
Sideavstivere
2. Monter toften.
3. Blås opp båten ved å koble en fotpumpeslange til hver av
ventilene og blåse inn luft vekselvis for å balansere trykket
mellom kamrene. Blås IKKE ett av kamrene helt opp i én
operasjon. Avrund hvert kammer til 250 MBAR.
Ventillokkene må settes på etter at båten er blåst opp til
driftstrykk, for å sikre at tetningen er helt lufttett.
4. Pump opp kjølen, og monter ventillokkene.
SIDEAVSTIVERE FOR BÅTMODELLENE 340, 380
OG 430
1. Skyv en åre (a) under båten for å heve dørkplatene (b) opp
fra det flate underlaget. Monter sideavstiverne (c). Gjenta
på motsatt side av båten.
MERK:Modell 380 og 430 har todelte, kraftige
sideavstivere som må settes sammen før de monteres til
dørkplatene.
Sideavstivere (System med 4 dørkplater vises)
2. Monter toften.
3. Blås opp båten ved å koble en fotpumpeslange til hver av
ventilene og blåse inn luft vekselvis for å balansere trykket
mellom kamrene. Blås IKKE ett av kamrene helt opp i én
operasjon. Avrund hvert kammer til 250 MBAR.
Ventillokkene må settes på etter at båten er blåst opp til
driftstrykk, for å sikre at tetningen er helt lufttett.
4. Pump opp kjølen, og monter ventillokkene.
