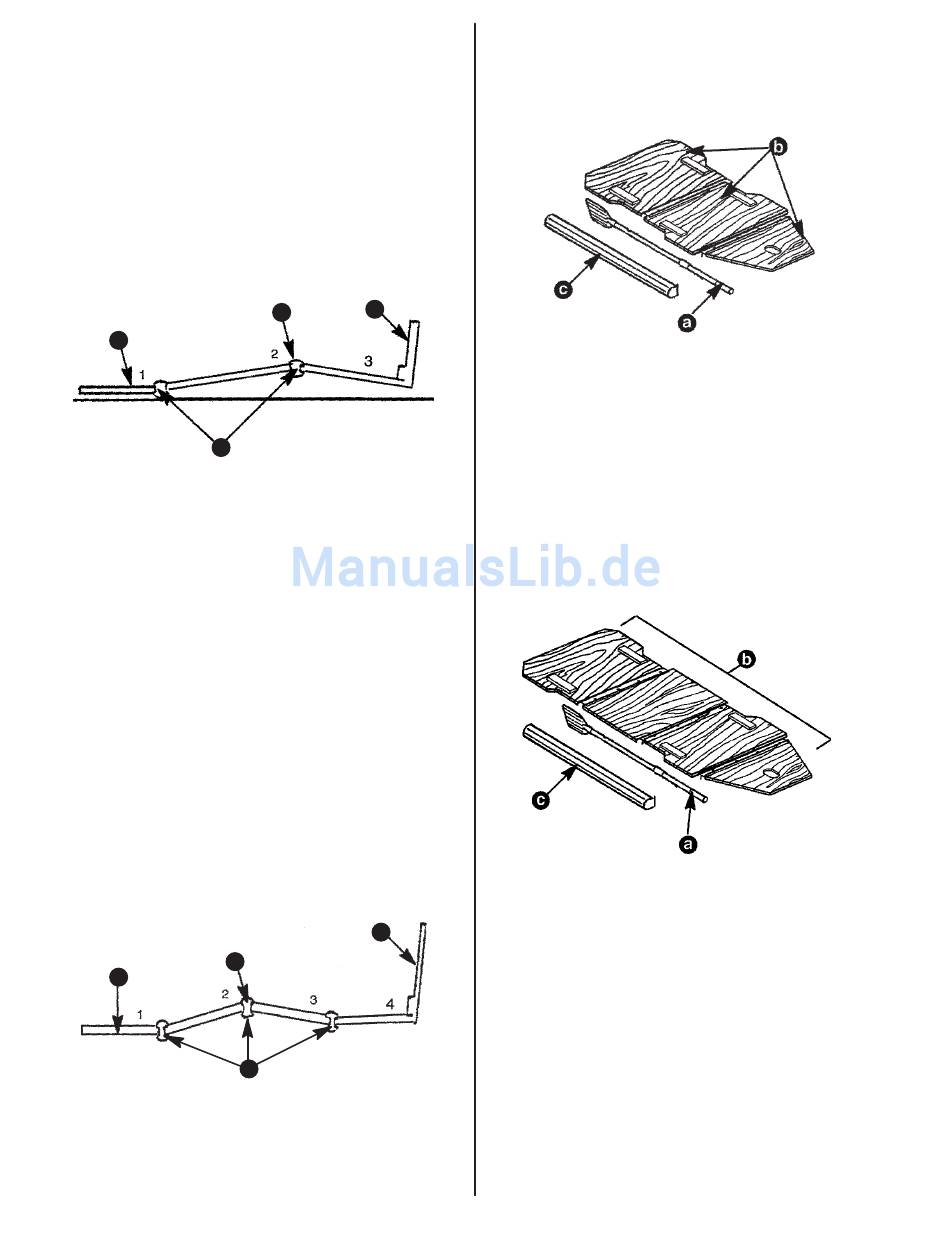

MONTERING AF DØRK OG "H"–SAMLELEDDET
FOR 240S OG 270S BÅDE
BEMÆRK:
Ved
installation
identifikationsnumrene på pladerne vende opad.
1. Sæt dørkplade nr. 1 i bådens forstavn og installér
"H"–samlingen.
BEMÆRK: Alle "H"–samlinger skal installeres med den
største flade side opad.
2. Sæt dørkplade nr. 3 i bådens agterspejl.
3. Sæt dørkplade nr. 2 i "H"–samlingen, som er forbundet
med dørkplade nr. 1.
4. Sæt "H"–samlingen mellem plade nr. 2–3. Tryk på
dørkpladerne, indtil de ligger fladt.
a
d
a - Dørkplade i forstavnen
b - Tryk ned
c - Agterspejl
d - "H"–samleled
Montering af dørk
MONTERING AF DØRK OG "H"–SAMLELED FOR
310, 340, 380 OG 430 BÅDE
BEMÆRK: Alle "H"–samleled bør installeres med den største,
flade side opad. Identifikationsnumrene på dørkpladerne bør
også vende opad.
1.
Sæt dørkplade nr. 1 i bådens forstavn og fastgør
"H"–samlingen.
2.
Sæt dørkplade nr. 4 (310/340) eller nr. 5 (380/430) i bådens
agterspejl og fastgør "H"–samlingen.
3.
Sæt dørkplade nr. 2 i "H"–samlingen, som er forbundet med
dørkplade nr. 1.
4.
Sæt dørkplade nr. 3 i "H"–samlingen, som er forbundet med
dørkplade nr. 2.
5.
(Hvis båden kommer med 5 dørkplader), skal dørkplader nr.
3–4 sættes i "H"–samleleddet, som er påsat dørkplade nr. 4.
6.
Installér den resterende "H"–samling (310/340) eller
dørkplade nr. 4 (380/430). Sørg for at køleventilen er tilrettet
i dørkpladens adgangshul. Tryk dørkpladerne ned, indtil de
ligger fladt.
b
a
d
a - Dørkplade i forstavnen
b - Tryk ned
c - Agterspejl
d - "H"–samleled
Montering af dørk (system med 4 dørkplader vist)
af
dørkplader,
skal
c
b
c
MONTERING AF SIDESAMLINGER FOR 240S,
270S OG 310 BÅDE
1. Skub åren (a) ind under bunden af båden for at løfte
dørkpladerne (b) fra den flade overflade. Sæt dørkbeslaget
(c) på. Gentag proceduren på den modsatte side af båden.
Dørkbeslag
2. Installér sædet.
3. Pump båden helt op ved at slutte fodpumpeslangen til alle
ventilerne, idet der opretholdes en luftbalance mellem
luftkamrene. Et kammer må IKKE pumpes til fuld kapacitet
på én gang. Top kamrene af ved 250 mbar.
Ventildækslerne skal installeres, efter båden er oppustet til
driftstryk, for at sikre en positiv lufttæt pakning.
4. Pump kølen op og installér ventildækslet.
MONTERING AF
DØRKBESLAG
430 BÅDE
1. Skub åren (a) ind under bunden af båden for at løfte
dørkpladerne (b) fra den flade overflade. Sæt dørkbeslaget
(c) på. Gentag proceduren på den modsatte side af båden.
BEMÆRK: 380 og 430 modeller er udstyret med ekstra
stærke 2–dels dørkbeslag, som skal samles før installa-
tion i dørkpladesystemet.
Dørkbeslag (System med 4 dørkplader vist)
2. Installér sædet.
3. Pump båden helt op ved at slutte fodpumpeslangen til alle
ventilerne, idet der opretholdes en luftbalance mellem
luftkamrene. Et kammer må IKKE pumpes til fuld kapacitet
på én gang. Top kamrene af ved 250 mbar.
Ventildækslerne skal installeres, efter båden er oppustet til
driftstryk, for at sikre en positiv lufttæt pakning.
4. Pump kølen op og installér ventildækslerne.
FOR 340, 380 OG
