СБОРКА И РАЗБОРКА
КОМПЛЕКТАЦИЯ ЛОДКИ
ОПИСАНИЕ
Воздушный насос со шлангом
Соединительный узел тип Н (двутавр)
Соединительный узел тип "Н" (двутавр)
Модели 7 11 (240) и 8 9 (270)
Модели 7¢11² (240) и 8¢9² (270)
Модели 10¢2² (310) и 11¢2² (340)
Модели 10 2 (310) и 11 2 (340)
Модели 12¢6² (380) и 14¢1² (430)
Боковые соединительные планки
Боковые соединительные планки
Все модели кроме 12 6 (380) и 14 1 (430)
Все модели кроме 12¢6² (380) и 14¢1² (430)
Модели 12¢6² (380) и 14¢1² (430)
Клапанные узлы
Клапанные узлы
6¢7² (200 RU) и 7¢11² (240 RU)
6 7 (200 RU) и 7 11 (240 RU)
Все модели КРОМЕ RU и 14¢1² (430)
Все модели КРОМЕ RU и 14 1 (430)
Модель 14¢1² (430)
Настил палубы (слань)
Настил палубы (слань)
Модели 7¢11² (240) и 8¢9² (270)
Модели 7 11 (240) и 8 9 (270)
Модели 10¢2² (310) и 11¢2² (340)
Модели 10 2 (310) и 11 2 (340)
Модели 12 6 (380) и 14 1 (430)
Модели 12¢6² (380) и 14¢1² (430)
Сиденье
Гребные (распашные) весла
Гребные (распашные) весла
Модели 7 11 (240) и 8 9 (270)
Модели 7¢11² (240) и 8¢9² (270)
Модели 10¢2² (310) и 11¢2² (340)
Байдарочные (канойные) весла
Байдарочные (канойные) весла
Модели 12¢6² (380) и 14¢1² (430)
Ремонтная аптечка
Ремонтная аптечка
Резиновый клей
Резиновый клей
Материал для заплат
Материал для заплат
Инструкция
Инструкция
Чехол
ВАЖНО: при надувании лодки НЕ пользуйтесь источником
сжатого воздуха (например, автомобильным компрессором
для накачки шин). При чрезмерной накачке сжатым
воздухом лодка может лопнуть по швам или по переборкам.
СБОРКА
1. Удалите все острые предметы с плоской поверхности, на
которой будет производиться сборка лодки.
2. Разверните
лодку
и
поверхности.

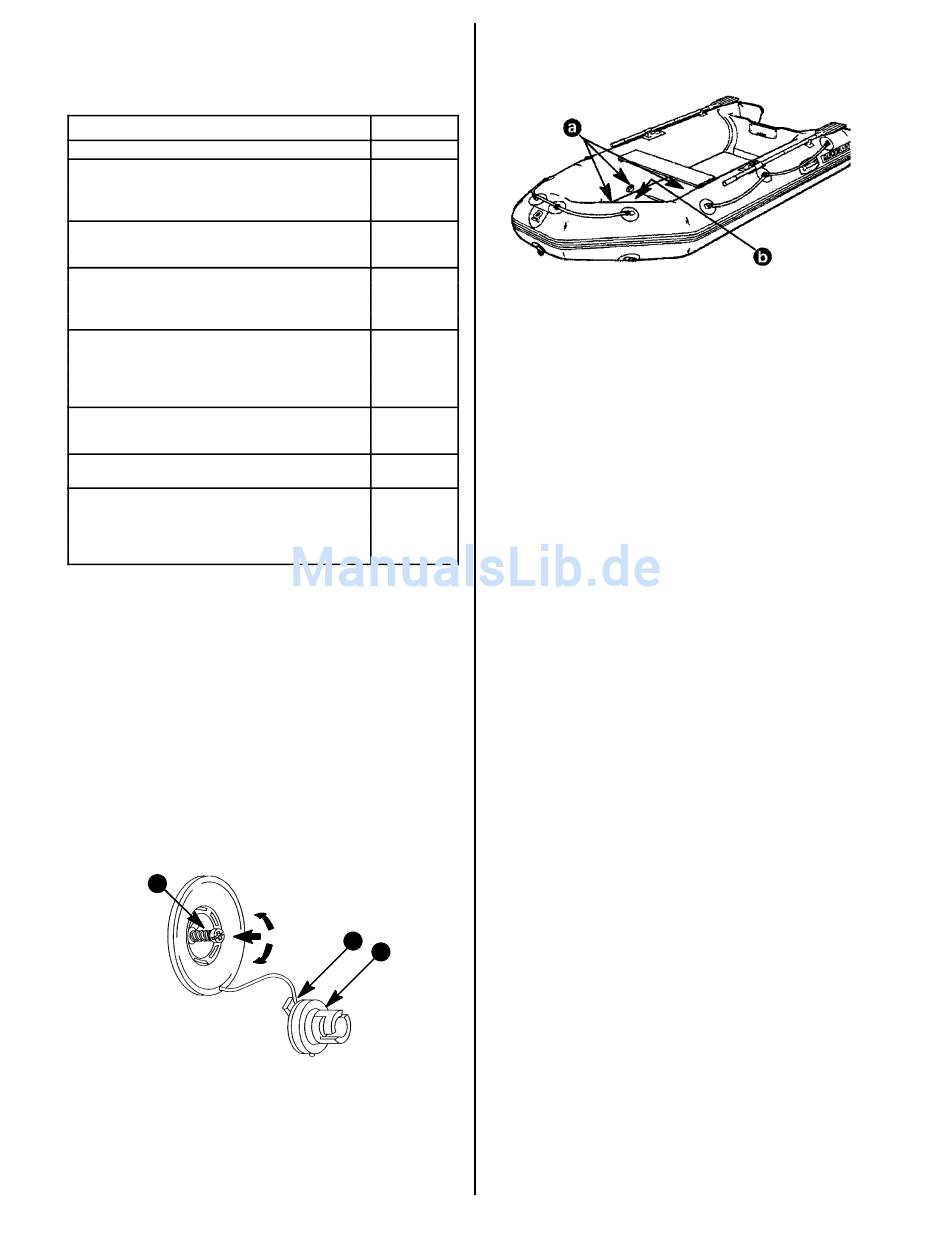

3. Вверните каждый из четырех клапанных узлов.
Прикрепите фиксатор клапана к каждой камере.
Лодка снабжена нержавеющими клапанами Халки-Робертс
(Halkey-Roberts). В этих клапанах установлены пружины из
нержавеющей стали, а внутреннее давление воздуха
обеспечивает автоматическое уплотнение.
a
a - золотник
b - колпачок
c - прокладка
130 / 138
КОЛ-ВО
1
2
2
3
3
4
2
2
4
3
3
4
4
5
3
3
4
4
5
5
1
2
2
2
2
1
1
1
1
1
1
1
разложите
ее
на
плоской
b
c
ВАЖНО: для
обеспечения
непроницаемого уплотнения содержите клапан и ниппель в
чистоте.
a - клапаны для надувки камер (типичные места размещения)
b - клапан киля (отсутствует в лодках моделей 7¢6² (240 RU).
Размещение клапанов
4. При первом пользовании лодкой следует снять
наружный колпачок и убедиться в том, что золотник
(тарелка) клапана находится в верхнем (т. е. в закрытом)
положении. Плотно вставьте штуцер насоса в клапан.
Равномерно надуйте каждую камеру. Чтобы полностью
надуть
лодку,
следует
воздушный насос к каждому клапану (a и b) и закачивать
воздух, обеспечивая примерно одинаковое давление в
камерах до тех пор, пока подача воздуха насосом не
прекратится (предохранительный клапан ножного
насоса срабатывает при давлении около 250 мбар).
Насос двойного действия оснащен манометром. После
того как лодка будет полностью надута, нажмите на
золотник клапана и выпустите примерно половину
воздуха. Отпустите золотник клапана и продолжайте
сборку лодки.
ПРИМЕЧАНИЕ: не надувайте киль до тех пор, пока не
будет установлен настил палубы.
5. Если
лодка
ранее
уже
подсоедините воздушный насос к каждому клапану и
надуйте каждую камеру примерно наполовину.
РАЗБОРКА
ПРИМЕЧАНИЕ: прежде чем сворачивать лодку для
хранения, ее нужно очистить и высушить. Удалите песок и
частицы мусора, которые могли пристать к ткани.
1. Для выпуска воздуха снимите наружные колпачки
клапанов, надавите на центральный золотник (тарелку)
клапана и поверните его на 1/2 оборота в любом
направлении, чтобы зафиксировать клапан в открытом
положении. Надавите на камеры, и воздух выйдет через
клапаны.
2. Снимите сиденье.
3. Снимите боковые соединительные планки настила
палубы.
4. Поднимите
одну
из
отсоедините ее от двутавровых соединительных узлов
(узлы типа "Н"). Снимите доски настила. В последнюю
очередь снимите носовую и транцевую доски.
5. Уложите доски настила, двутавровые соединительные
узлы, боковые соединительные планки и весла в рюкзак
для транспортировки.
6. Используя насос в качестве всасывающего устройства,
откачайте остатки воздуха из каждой камеры.
7. Уложите лодку так, чтобы дно было обращено вниз и
вдавите планширные баллоны внутрь лодки. Сверните
лодку, начиная с любого конца, и уложите ее в рюкзак
для переноски вместе с воздушным насосом и шлангом.
надежного
воздухо-
поочередно
подсоединять
надувалась,
поочередно
средних
досок
настила
и
