WERKING
NL

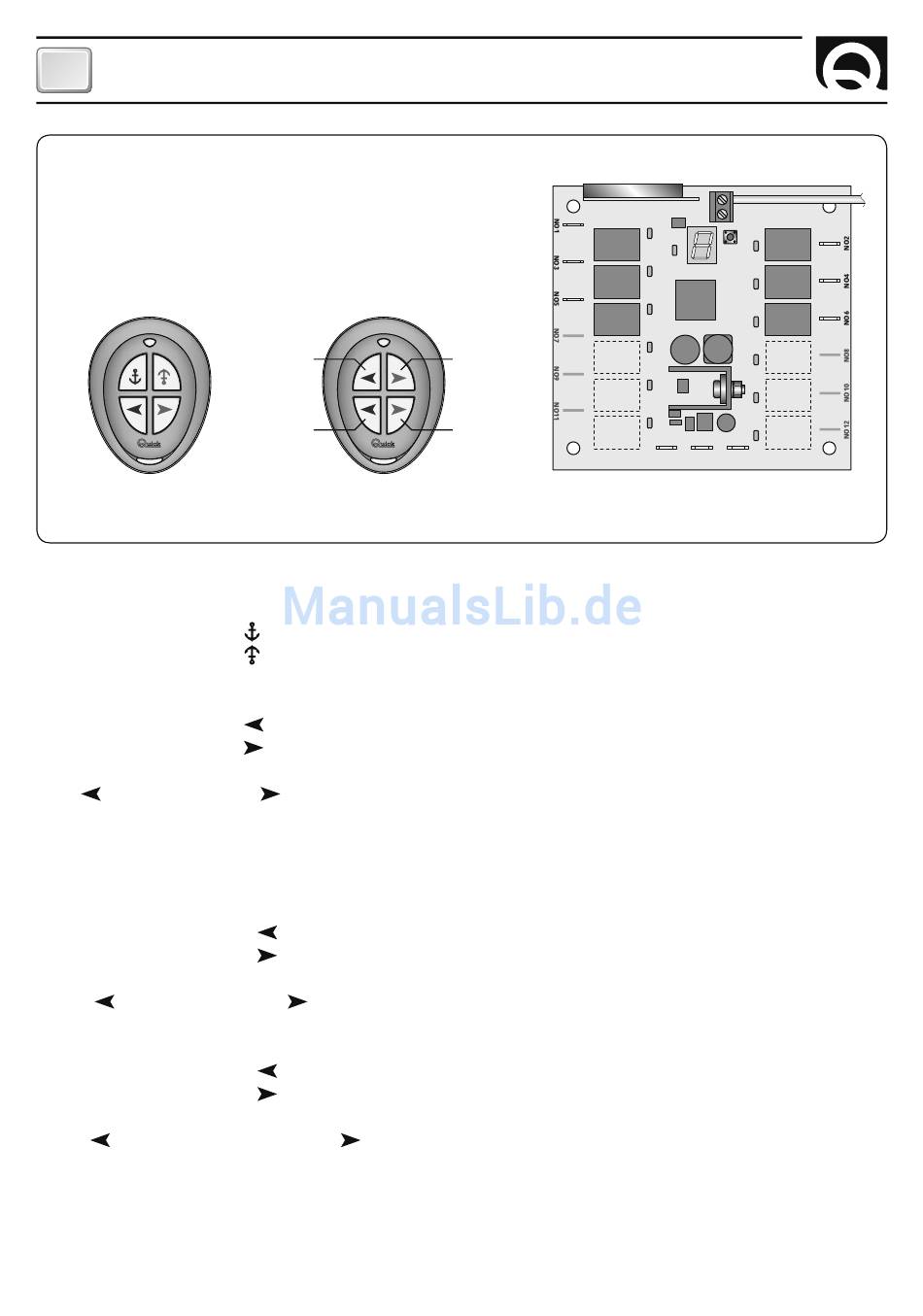

OVEREENKOMST INGEDRUKTE TOETS EN GEACTIVEERD RELAIS
POCKETZENDER
RRC PW4 THRUSTER
Pocketzender RRC PW4 Thruster en radio-ontvanger RRC R06
Door te drukken op de toets
Door te drukken op de toets
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets
Door te drukken op de toets
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets (links boeg) op toets
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Pocketzender RRC PT4 Thruster en radio-ontvanger RRC R06
Door te drukken op de toets 1
Door te drukken op de toets 2
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets 1 (links boeg) op toets 2
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
Door te drukken op de toets 3
Door te drukken op de toets 4
Er moet rekening gehouden worden met een vertraging van 2 seconden bij de transmissie wanneer men overschakelt van
toets 3 (links achtersteven) op toets 4
Door tegelijk op beide toetsen te drukken, wordt de transmissie teniet gedaan.
34
1
3
POCKETZENDER
RRC PT4 THRUSTER
(anker omhoog) wordt relais 1 op de ontvanger geactiveerd.
(anker omlaag) wordt relais 2 op de ontvanger geactiveerd.
(links boeg) wordt relais 3 op de ontvanger geactiveerd.
(rechts boeg) wordt relais 4 op de ontvanger geactiveerd.
(rechts boeg) en omgekeerd.
(links boeg) wordt relais 3 op de ontvanger geactiveerd.
(rechts boeg) wordt relais 4 op de ontvanger geactiveerd.
(rechts boeg) en omgekeerd.
(links achtersteven) wordt relais 5 op de ontvanger geactiveerd.
(rechts achtersteven) wordt relais 6 op de ontvanger geactiveerd.
(rechts achtersteven) en omgekeerd.
relè 1
relè 3
relè 5
2
relè 7
relè 9
4
relè 11
RADIO-ONTVANGER RRC R06
ANT
SHIELD
PROG
relè 2
relè 4
relè 6
relè 8
relè 10
relè 12
V+ COM V -
