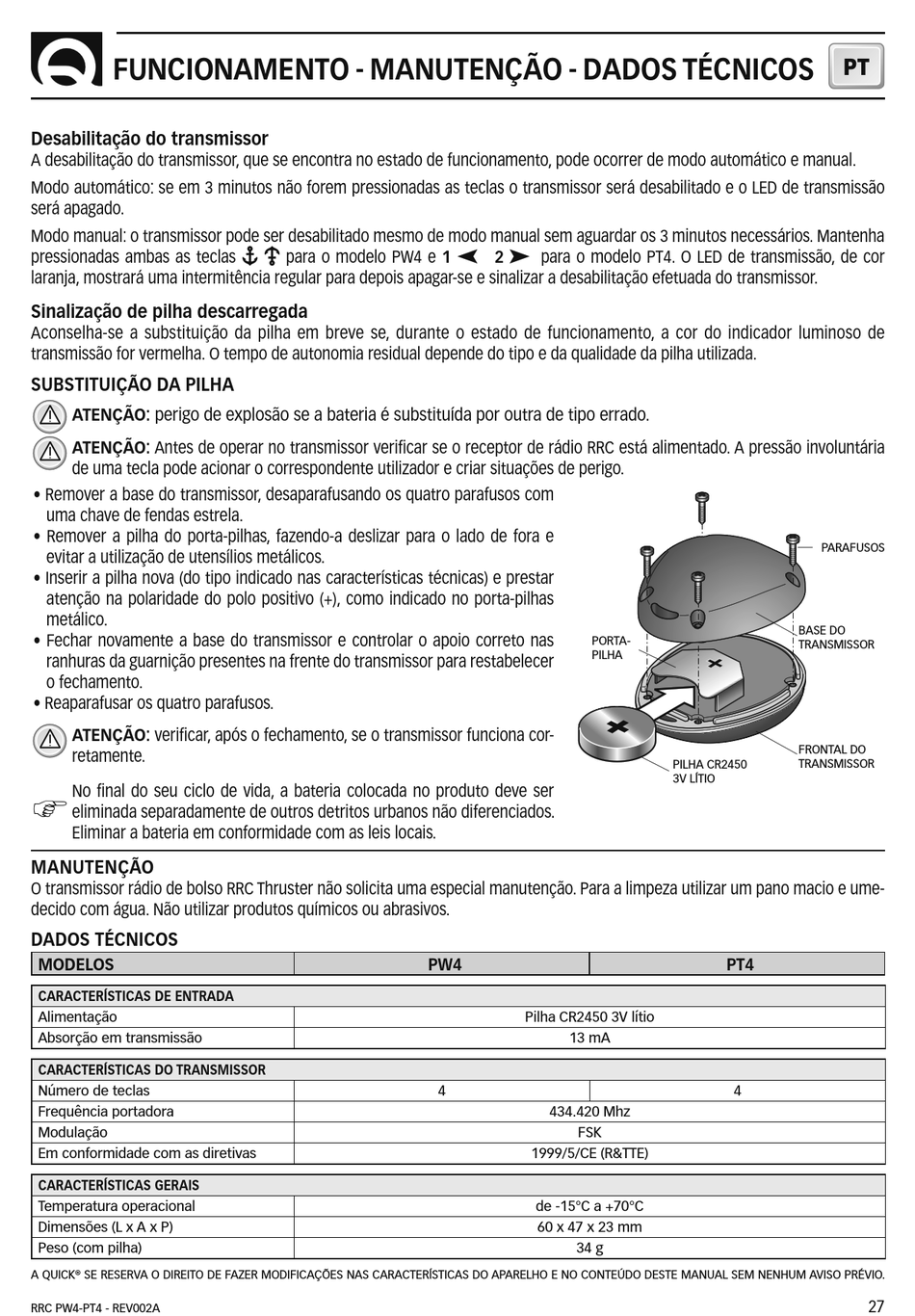

FUNCIONAMENTO - MANUTENÇÃO - DADOS TÉCNICOS
Desabilitação do transmissor
A desabilitação do transmissor, que se encontra no estado de funcionamento, pode ocorrer de modo automático e manual.
Modo automático: se em 3 minutos não forem pressionadas as teclas o transmissor será desabilitado e o LED de transmissão
será apagado.
Modo manual: o transmissor pode ser desabilitado mesmo de modo manual sem aguardar os 3 minutos necessários. Mantenha
pressionadas ambas as teclas
laranja, mostrará uma intermitência regular para depois apagar-se e sinalizar a desabilitação efetuada do transmissor.
Sinalização de pilha descarregada
Aconselha-se a substituição da pilha em breve se, durante o estado de funcionamento, a cor do indicador luminoso de
transmissão for vermelha. O tempo de autonomia residual depende do tipo e da qualidade da pilha utilizada.
SUBSTITUIÇÃO DA PILHA
ATENÇÃO: perigo de explosão se a bateria é substituída por outra de tipo errado.
ATENÇÃO: Antes de operar no transmissor verificar se o receptor de rádio RRC está alimentado. A pressão involuntária
de uma tecla pode acionar o correspondente utilizador e criar situações de perigo.
• Remover a base do transmissor, desaparafusando os quatro parafusos com
uma chave de fendas estrela.
• Remover a pilha do porta-pilhas, fazendo-a deslizar para o lado de fora e
evitar a utilização de utensílios metálicos.
• Inserir a pilha nova (do tipo indicado nas características técnicas) e prestar
atenção na polaridade do polo positivo (+), como indicado no porta-pilhas
metálico.
• Fechar novamente a base do transmissor e controlar o apoio correto nas
ranhuras da guarnição presentes na frente do transmissor para restabelecer
o fechamento.
• Reaparafusar os quatro parafusos.
ATENÇÃO: verificar, após o fechamento, se o transmissor funciona cor-
retamente.
No final do seu ciclo de vida, a bateria colocada no produto deve ser
F
eliminada separadamente de outros detritos urbanos não diferenciados.
Eliminar a bateria em conformidade com as leis locais.
MANUTENÇÃO
O transmissor rádio de bolso RRC Thruster não solicita uma especial manutenção. Para a limpeza utilizar um pano macio e ume-
decido com água. Não utilizar produtos químicos ou abrasivos.
DADOS TÉCNICOS
MODELOS
CARACTERÍSTICAS DE ENTRADA
Alimentação
Absorção em transmissão
CARACTERÍSTICAS DO TRANSMISSOR
Número de teclas
Frequência portadora
Modulação
Em conformidade com as diretivas
CARACTERÍSTICAS GERAIS
Temperatura operacional
Dimensões (L x A x P)
Peso (com pilha)
®
A QUICK SE RESERVA O DIREITO DE FAZER MODIFICAÇÕES NAS CARACTERÍSTICAS DO APARELHO E NO CONTEÚDO DESTE MANUAL SEM NENHUM AVISO PRÉVIO.
RRC PW4-PT4 - REV002A
para o modelo PW4 e 1
PW4
4
2 para o modelo PT4. O LED de transmissão, de cor
PORTA-
PILHA
Pilha CR2450 3V lítio
13 mA
434.420 Mhz
FSK
1999/5/CE (R&TTE)
de -15°C a +70°C
60 x 47 x 23 mm
34 g
PT
PARAFUSOS
BASE DO
TRANSMISSOR
FRONTAL DO
PILHA CR2450 TRANSMISSOR
3V LÍTIO
PT4
4
27
