BEDIENUNGSANLEITUNG
UP-Thermostat BASIC
BESCHREIBUNG
SICHERHEITSHINWEISE
Nehmen Sie die Anlage vor Beginn der Arbeit vom Netz!
- Sämtliche Installationsarbeiten und die Verkabelung am Thermostat dürfen nur im
abgeschalteten Zustand durchgeführt werden. Das Gerät darf nur von qualifiziertem Personal
angeschlossen und in Betrieb genommen werden. Die geltenden Sicherheitsvorschriften sind
unbedingt einzuhalten.
- Die Thermostate sind weder spritzwasser- noch tropfwassergeschützt und dürfen daher nur
an trockener Stelle montiert werden.

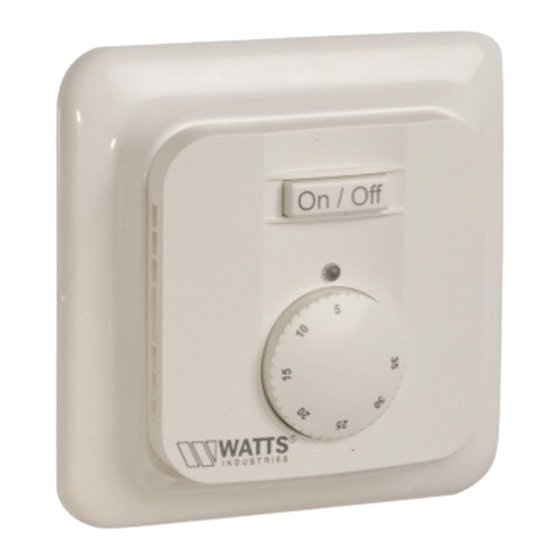

Elektronisches Raumthermostat für Elektro-Flächenheizungen. Unterputz Version mit
Montagerahmen eckig und rund. Schalter EIN/AUS, Eingang externes Schaltsignal
(Steuerleitung) für automatische Temperaturabsenkung (-4K). Optionaler Bodensensor mit
einstellbarer Temperaturbegrenzung.
Hauptschalter
LED
DIP-Switches zur
Konfiguration
D
KONFIGURATION, DIP-Switches
Leistung < 1500W
Max Leistung 3600W
1: Leistungsbereich
Sensor 10K
LED
TECHNISCHE DATEN
Einstellung
Bodentemperatur-
begrenzung
Einstellung
Raumtemperatur
On
Off
1 2 3 4
Hysterese
Proportional
2: Regelverhalten
Rot: - Heizen aktiv
Grün: - Absenkbetrieb aktiv, von Uhr via Steuerleitung
Orange: - Heating during reduction mode by clock (pilot wire)
Rot blinkend: - 0.5 sek. Takt => Fehler interner & externer Sensor
- 1 sek. Takt => Fehler interner Sensor
- 2 sek. Takt => Fehler externer Sensor
Temperatrmessgenauigkeit ±0,1°C
0°C – 40°C
Betriebstemperatur
Temperatureinstellbereich +5°C - 35°C
Einstellbereich Min/Max
10°C - 40°C
Begrenzung Bodensensor
Proportionalbereich (PWM 2°C bei 10min.
Regelcharakteristik Zyklus
oder Hysterese von 0.5K
Elektrische Schutzart IP21
Installationsklasse KLASSE II
Farbe
Polar Weiss RAL 9010
Hauptschalter 2-polig 16A
Ausgang
Relais 16A 250Vac
Spannungsversorgung 230VAC ± 10%
NTC 10k Ω 25°C
Externer Sensor
* Voreinstellungen sind unterstrichen.
- Regelung interner Sensor
- Regelung externer Sensor
- Regelung interner Sensor mit
Minimalbegrenzung externer
Sensor
- Regelung interner Sensor mit
Maximalbegrenzung externer Sensor
3&4: Regelung Sensoren
