Hinweis:
-
Zur Messung von Werten über 20 kV müssen Sie den Messabstand auf 60 mm erhö-
hen. Multiplizieren Sie den angezeigten Wert in diesem Fall mit dem Faktor 2. Der
maximale Messwert beträgt dann 40 kV.
Warnung:
Beim Versuch, zu hohe Ladungen zu messen, kann der Sensor beschädigt werden.

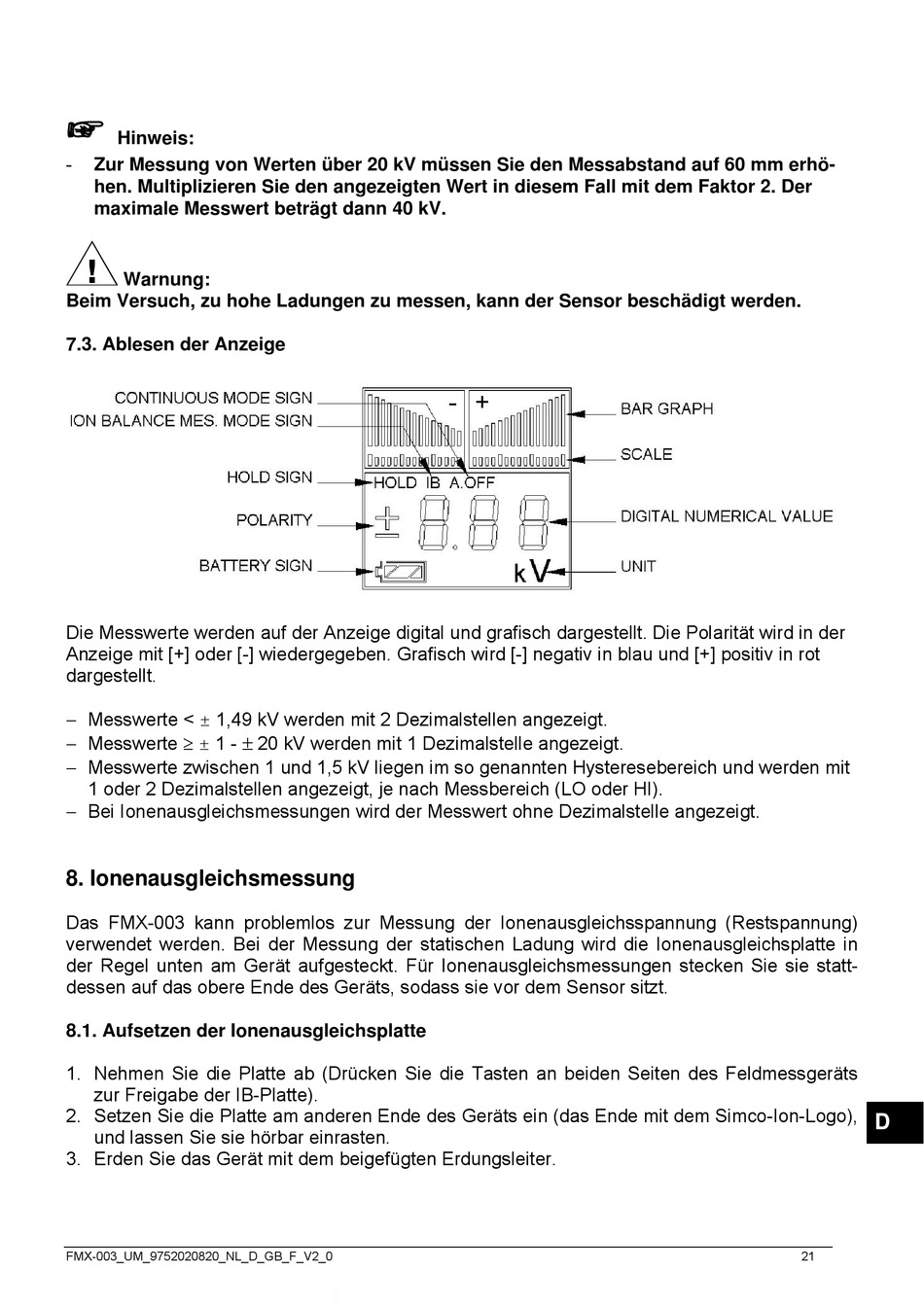

7.3. Ablesen der Anzeige

Die Messwerte werden auf der Anzeige digital und grafisch dargestellt. Die Polarität wird in der
Anzeige mit [+] oder [-] wiedergegeben. Grafisch wird [-] negativ in blau und [+] positiv in rot
dargestellt.
 Messwerte < ± 1,49 kV werden mit 2 Dezimalstellen angezeigt.
 Messwerte  ± 1 -  20 kV werden mit 1 Dezimalstelle angezeigt.
 Messwerte zwischen 1 und 1,5 kV liegen im so genannten Hysteresebereich und werden mit
1 oder 2 Dezimalstellen angezeigt, je nach Messbereich (LO oder HI).
 Bei Ionenausgleichsmessungen wird der Messwert ohne Dezimalstelle angezeigt.

8. Ionenausgleichsmessung

Das FMX-003 kann problemlos zur Messung der Ionenausgleichsspannung (Restspannung)
verwendet werden. Bei der Messung der statischen Ladung wird die Ionenausgleichsplatte in
der Regel unten am Gerät aufgesteckt. Für Ionenausgleichsmessungen stecken Sie sie statt-
dessen auf das obere Ende des Geräts, sodass sie vor dem Sensor sitzt.

8.1. Aufsetzen der Ionenausgleichsplatte

1. Nehmen Sie die Platte ab (Drücken Sie die Tasten an beiden Seiten des Feldmessgeräts
zur Freigabe der IB-Platte).
2. Setzen Sie die Platte am anderen Ende des Geräts ein (das Ende mit dem Simco-Ion-Logo),
und lassen Sie sie hörbar einrasten.
3. Erden Sie das Gerät mit dem beigefügten Erdungsleiter.
