AVG 0160
6

Technische Beschreibung

6.1

Funktions- und Bedienungselemente

6.1.1

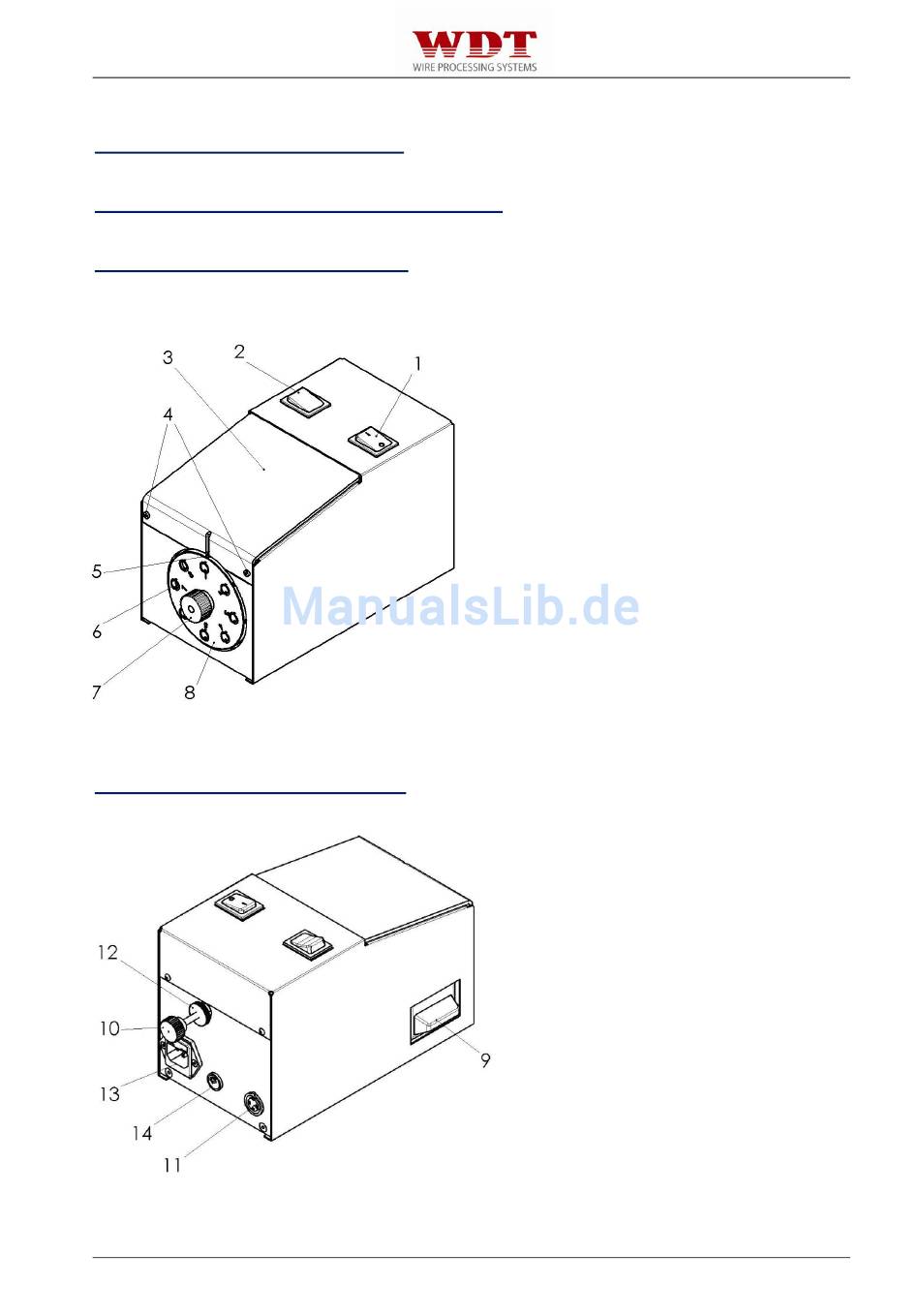

Ansicht von der Frontseite

6.1.2 Ansicht von der Rückseite
Pos.
1
2
3
4
5
6
7
8
Abb. 6.01
9
10
11
12
13
14
Abb. 6.02
Page 9 / 62
Version 05/10
Bezeichnung
Netzschalter EIN – AUS
Drehrichtung links-rechts
Makrolon-Abdeckung
Schrauben M3 x 8
Feststellschraube
Zentrierhülse
Rändelschraube
Revolverkopf mit 8 Zentrierhülsen
Behälter für Isolationsreste
Einstellschraube für Abisolierlänge
DIN-Buchse für Fußpedal
Feststellring
Gerätestecker mit
Sicherungshalter für
Gerätekabel
Spannungswahlschalter 115/230V
