AVG 0160
- Abzuisolierendes Kabelende in die obere Zentrierhülse bis zum Anschlag einführen.
- Kabel festhalten.
- Fußschalter betätigen und Kabelende langsam aus dem Abisolier- und Verdrillgerät AVG 0160
herausziehen.
- Betätigen Sie den Fußschalter solange, bis Sie das Kabelende aus der Zentrierhülse gezogen haben.
HINWEIS:
Je langsamer Sie das Kabelende herausziehen, desto stärker wird das Kabelende
verdrillt.

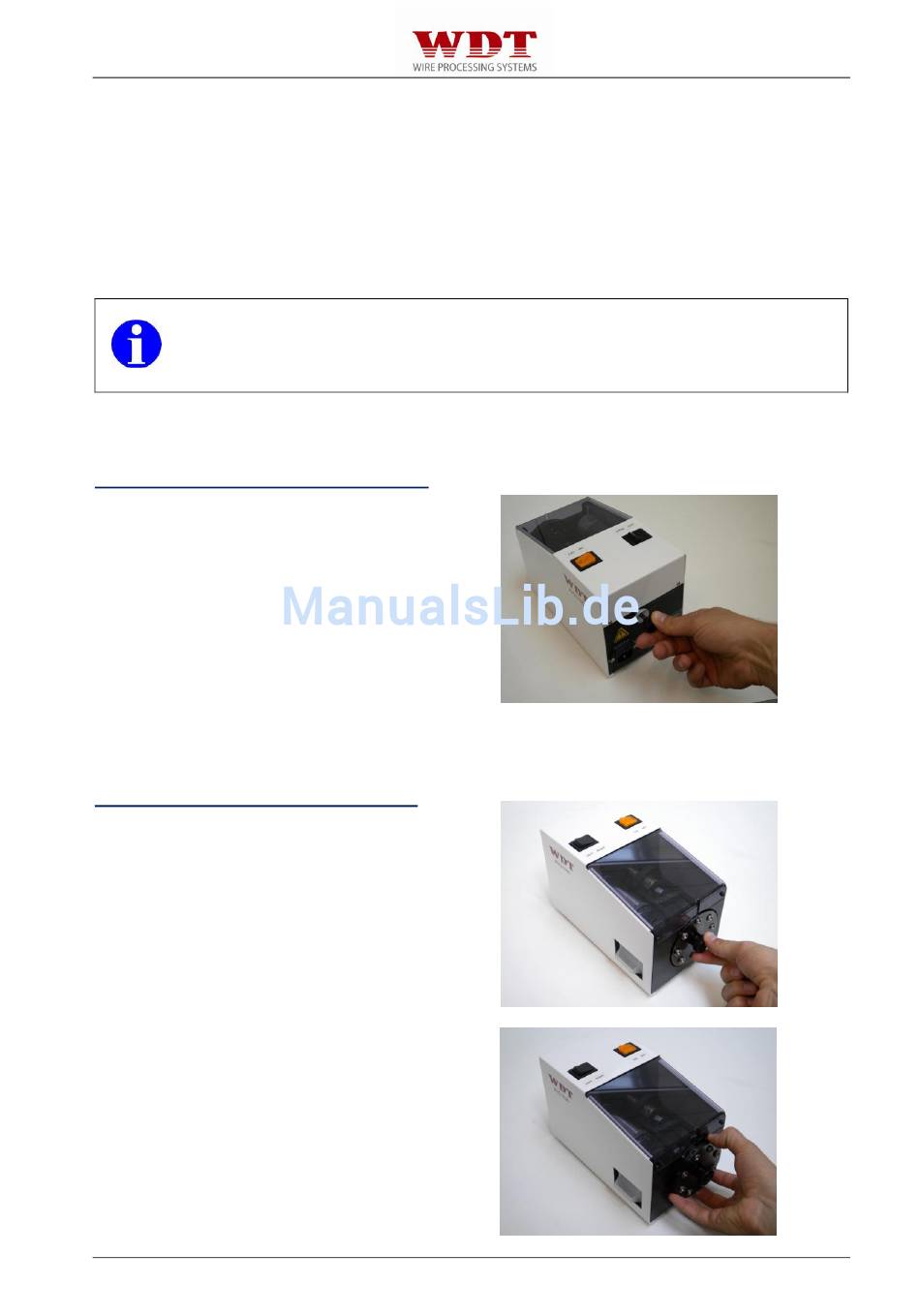

9.1 Einstellen der Abisolierlänge
- Feststellring der
Gehäuserückwand lösen
Mit Einstellschraube
-
Abisolierlänge einstellen (Abb. 9.01)
- Feststellring anziehen
- Länge kontrollieren
9.2

Einstellen der Abisoliertiefe

- Geeignete Zentrierhülse entsprechend dem Ø
der Isolation suchen
- Rändelschraube in der Mitte des Revolver-
kopfes lösen (Abb. 9.02)
- Position des Revolverkopfes entsprechend dem
Ø der Isolation einstellen (Abb. 9.03)
- Rändelschraube festziehen (Abb. 9.02)
Einstellschraube an
die gewünschte
Page 13 / 62
Version 05/10
Abb. 9.01
Abb. 9.02
Abb. 9.03
