OTWH 200E OTWH 300E OTWH 300EH

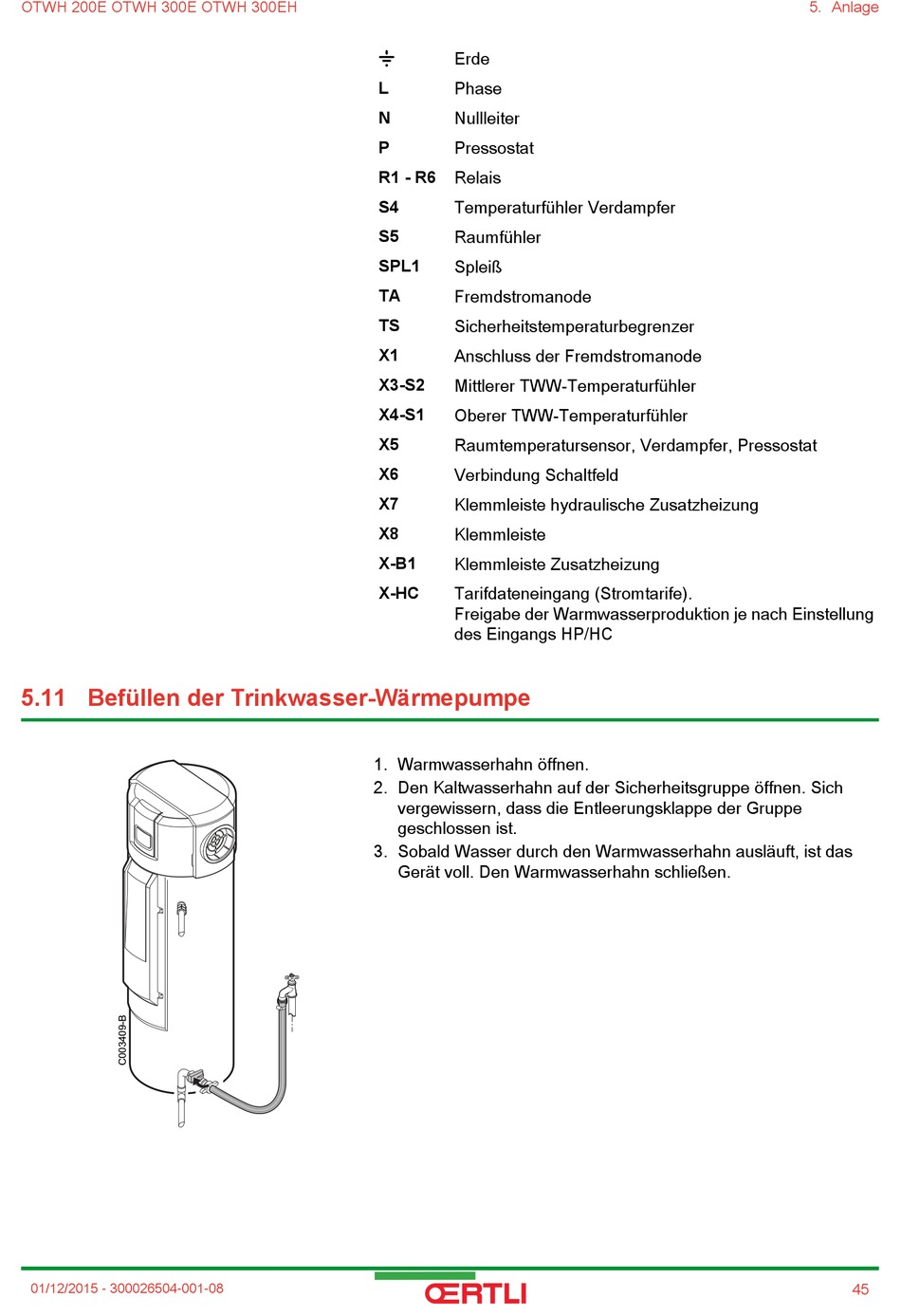

5.11 Befüllen der Trinkwasser-Wärmepumpe
01/12/2015 - 300026504-001-08
Erde
*
Phase
L
Nullleiter
N
Pressostat
P
Relais
R1 - R6
Temperaturfühler Verdampfer
S4
Raumfühler
S5
Spleiß
SPL1
Fremdstromanode
TA
Sicherheitstemperaturbegrenzer
TS
Anschluss der Fremdstromanode
X1
Mittlerer TWW-Temperaturfühler
X3-S2
Oberer TWW-Temperaturfühler
X4-S1
Raumtemperatursensor, Verdampfer, Pressostat
X5
Verbindung Schaltfeld
X6
Klemmleiste hydraulische Zusatzheizung
X7
Klemmleiste
X8
Klemmleiste Zusatzheizung
X-B1
Tarifdateneingang (Stromtarife).
X-HC
Freigabe der Warmwasserproduktion je nach Einstellung
des Eingangs HP/HC
1. Warmwasserhahn öffnen.
2. Den Kaltwasserhahn auf der Sicherheitsgruppe öffnen. Sich
vergewissern, dass die Entleerungsklappe der Gruppe
geschlossen ist.
3. Sobald Wasser durch den Warmwasserhahn ausläuft, ist das
Gerät voll. Den Warmwasserhahn schließen.
5. Anlage
45
