Bedienungsanleitung
Trinkwasser-Wärmepumpe
OEcaPac
OTWH 200EV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI OTWH 200EV

Inhaltszusammenfassung für OERTLI OTWH 200EV

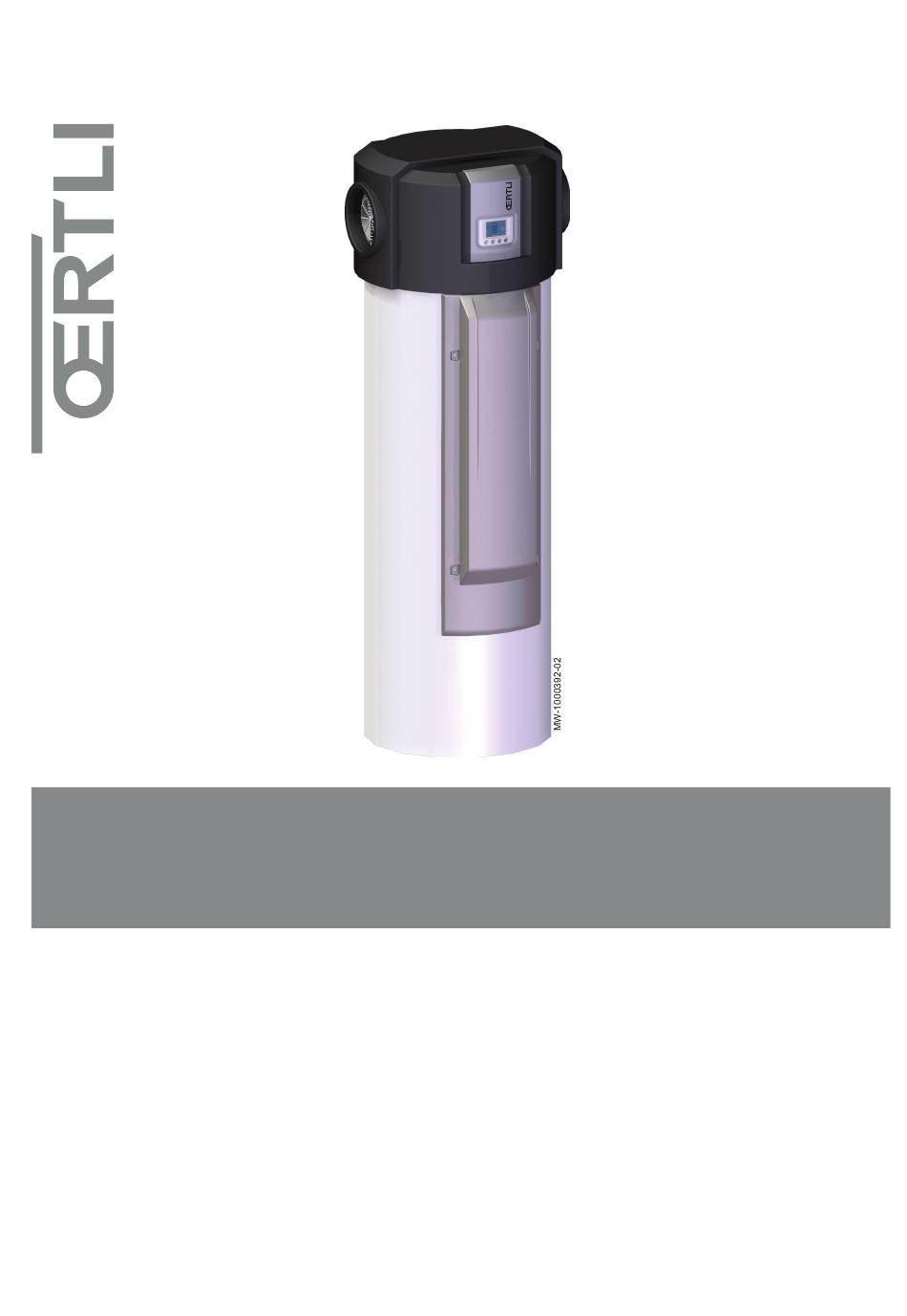

  • Seite 1 Deutschland Bedienungsanleitung Trinkwasser-Wärmepumpe OEcaPac OTWH 200EV...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Reinigung der Lüfterausgänge der Anlage ..........28 7609527 - v06 - 04072018 OTWH 200EV...
  • Seite 4 Besondere Hinweise ..............35 OTWH 200EV...

  • Seite 5: Sicherheit

    Entleerungshahn am Kaltwassereinlauf öffnen. Wenn kein Wasser mehr herausläuft, ist das Gerät entleert. Wenn der Zulaufdruck höher ist als 80% des Auslösedrucks des Sicherheitsventils, ist ein Druckminderer (nicht im Lieferumfang enthalten) bauseits einzusetzen. 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 6: Elektrische Anschlüsse

    Das Gerät an das Stromnetz anschließen: Verweis: Abschnitt Elektrischer Anschluss (Installations- und Wartungsanleitung). Sicherungstyp und -leistung: Verweis: Abschnitt Elektrischer Anschluss (Installations- und Wartungsanleitung). 1.1.4 Website Die Bedienungsanleitung ist auch auf unserer Website zu finden. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 7: Andere

    Die Wartung des Gerätes darf nicht vernachlässigt werden. Für die jährliche Wartung des Gerätes qualifiziertes Fachpersonal beauftragen oder einen Wartungsvertrag abschließen. Um die Verbrühungsgefahr zu minimieren, muss in den Warmwasseraustrittsrohren ein Thermostatmischventil installiert werden. 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 8: Empfehlungen

    Die erste Inbetriebnahme sowie alle erforderlichen Kontrollen durchführen. Dem Benutzer die Anlage erläutern. Falls Wartungsarbeiten erforderlich sind, den Benutzer auf die Verpflichtung zur Überprüfung und Wartung des Gerätes zur Sicherstellung seiner ordnungsgemäßen Funktion hinweisen. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 9: Pflichten Des Benutzers

    Schädliche Auswirkungen auf die Gesundheit: Die Dämpfe sind schwerer als Luft und können zu Erstickungen aufgrund der Reduktion der Sauerstoffkonzentration führen. Flüssiggas: Kontakt mit der Flüssigkeit kann zu schweren Vereisungs- und Augenverletzungen führen. 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 10: Zusammensetzung/Angaben Zu Bestandteilen

    Bei Augenkontakt: Sofort mit viel Wasser ausspülen, dabei die Lider gut auseinander halten (mindestens 15 Minuten). Sofort einen Augenarzt konsultieren. 1.4.5 Maßnahmen zur Brandbekämpfung Geeignete Löschmittel: Alle Löschmittel sind verwendbar. Ungeeignete Löschmittel: OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 11: Maßnahmen Bei Unbeabsichtigter Freisetzung

    Gefahrenzone evakuieren. Leck schließen. Jede Zündquelle fernhalten. Freisetzungszone mechanisch belüften (Erstickungsgefahr). Reinigung/Dekontamination: Restprodukt verdunsten lassen. 1.4.7 Handhabung Technische Maßnahmen: Belüftung. Vorsichtsmaßnahmen: Rauchverbot. Elektrostatische Aufladungen verhindern. An gut belüftetem Ort arbeiten. 1.4.8 Persönliche Schutzausrüstung Atemschutz: 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 12: Hinweise Zur Abfallentsorgung

    Vorschriften erfolgen. 1.4.10 Vorschriften Verordnung (EU) Nr. 517/2014 des Europäischen Parlaments und des Rates vom 16. April 2014 über fluorierte Treibhausgase und zur Aufhebung der Verordnung (EG) Nr. 842/2006. Anlagen klassifiziert gemäß Nr. 1185. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 13: Über Dieses Handbuch

    Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. Abkürzungen WP: Wärmepumpe WW: Warmwasser ND: Niederdruck HD: Hochdruck FCKW: Fluorchlorkohlenwasserstoff Pes: Leistungsaufnahme bei konstantem Strom COP: Leistungszahl HP/HC: Hoch-/Niedertarif CMV: Kontrollierte mechanische Belüftung 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 14: Technische Angaben

    (2) Wert gemessen bei einer Lufttemperatur von 20 °C und einer Feuchtkugeltemperatur von 16,5 °C. Wassereintrittstemperatur von 10 °C. Zyklus L (3) Je nach Konfiguration, siehe Abschnitt Funktionsbeschreibung (4) Kältemittelmenge errechnet in Tonnen CO -Äquivalent. Wichtig: Das Kältemittel R-134a befindet sich in einer hermetisch abgedichteten Ausrüstung. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 15: Produktbeschreibung

    1 2 3 4 5 6 7 Anzeige des Wochentags (1=Montag, 2=Dienstag, ... 7 = Sonntag) Digitale Anzeige Anzahl verfügbarer Bäder (40°C) l Wassermenge (Liter) °C Temperatureinheit kWh Einheit für verbrauchte Energie MW-C003186-2 Vermindert die Einstellwerte Erhöht die Einstellwerte Bestätigungstaste 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 16: Navigation In Den Menüs

    40°C berechnet. Der Speicher wird entsprechend der Sollwerttemperatur gefüllt. C003493-B 4.2.3 Navigation in den Menüs Abb.4 1. Einmal die Taste MENU drücken. Das Menü SEtP 1 wird angezeigt (Temperaturmessung). MODE MENU C003203-E OTWH 200EV 7609527 - v06 - 04072018...
  • Seite 17 Einstellen der benötigten Bäderanzahl am Wassererwärmer, Seite Messmenü, Seite 19 Einstellen von Uhrzeit und Datum, Seite 23 Zeitprogrammierung ändern, Seite 24 Zähler, Seite 19 Ändern der Parameter der Warmwasserproduktion, Seite 25 Meldungs- und Fehlerprotokoll, Seite 31 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 18: Bedienung

    Wenn bei der Paarung Probleme auftreten, eine erzwungene Paarung vornehmen. Verweis: Abschnitt Erzwingen der Paarung vom Steuermodul. Erzwingen der Paarung vom Steuermodul Abb.6 1. Gleichzeitig die Tasten und MODE drücken. Das Menü Pair SEt wird angezeigt. MODE MENU C004779-B OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 19: Auslesen Der Betriebsdaten

    5.2.2 Zähler Anzeige der Zähler 1. Einmal die Taste MENU drücken. Das Menü SEtP 1 wird angezeigt. Abb.9 2. Viermal die Taste drücken. Das Menü Co un 5 wird angezeigt. MODE MENU C004786-A 7609527 - v06 - 04072018 OTWH 200EV...
  • Seite 20 Coun rSt angezeigt. 5. Die Taste reset drücken, um alle Zähler auf Null zurückzusetzen. 6. Mit der Taste MODE bestätigen. 7. Die Taste MENU drücken, um zur Hauptanzeige zurückzukehren. MODE MENU C003210-C OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 21: Einstellen Der Benötigten Bäderanzahl Am Wassererwärmer

    5. Die Bäderanzahl blinkt. Die neue Bäderanzahl mit den Tasten eingeben. 6. Zum Bestätigen die Taste MODE drücken. Es wird die Bäderanzahl für den nächsten Tag angezeigt. MODE MENU C004790-A Einstellungen ändern 5.4.1 Betriebsart auswählen Die Betriebsart wird auf dem Hauptdisplay angezeigt. 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 22: Programmieren Einer Längeren Abwesenheit (Ferien)

    Die Warmwasserbereitung ist unterbrochen. Die Warmwassertemperatur wird bei 10°C gehalten (maximal 99 Tage lang). 5.4.2 Programmieren einer längeren Abwesenheit (Ferien) Abb.17 1. Viermal die Taste MODE drücken. Das Symbol days wird angezeigt. MODE MENU C003410-C OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 23: Einstellen Von Uhrzeit Und Datum

    MODE MENU C003207-C Automatisches Umschalten auf Sommerzeit Das Steuersystem ist so vorprogrammiert, dass es automatisch am letzten Sonntag im März auf die Sommerzeit und am letzten Sonntag im Oktober auf die Winterzeit umschaltet. 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 24: Zeitprogrammierung Ändern

    Programmierung geändert werden soll. Mit der Taste MODE bestätigen. Die Uhrzeit des Beginns der ersten Periode ( ) wird angezeigt. 5. Die Taste MODE drücken. Die Uhrzeit blinkt. MODE MENU 6. Die neue Startuhrzeit mit den Tasten einstellen. C003208-B OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 25: Ändern Der Parameter Der Warmwasserproduktion

    4. Mit den Tasten zwischen den Parametern umschalten. 5. Zum Ändern eines Parameters die Taste MODE drücken. 6. Ändern Sie den erforderlichen Wert mit den Tasten oder °C MODE MENU C004788-A 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 26: Displaykontrast Ändern

    Ein Ausschalten des Geräts vermeiden, um sicherzustellen, dass: der Frostschutz funktioniert der Korrosionsschutz gewährleistet ist die Lüftung nicht unterbrochen wird Frostschutz Bei längeren Abwesenheitsperioden (Ferien) die entsprechende Anzahl an Tagen einstellen. Die Wassertemperatur im Speicher wird bei 10°C gehalten. OTWH 200EV 7609527 - v06 - 04072018...
  • Seite 27 5 Bedienung Weitere Informationen siehe Programmieren einer längeren Abwesenheit (Ferien), Seite 22 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 28: Wartung

    2. Das Gehäuse mit den Kanälen mit Seifenwasser reinigen, ohne dabei die Klappe zu entfernen. 3. Die Batterien des Entlüfters mit einem Messgerät prüfen. 4. Das Gehäuse wieder auf der Platte anbringen. C004785-A OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 29: Fehlerbehebung

    Die Raumtemperatur liegt unter 5°C. Der Verdichter wird die Warmwasserproduktion si­ Hinweis: Die Warmwasserproduktion ist durch die cherstellen, sobald die Raumtemperatur über 5°C Zusatzheizung gewährleistet (wenn die Zusatzhei­ liegt. zung zugelassen ist) 7609527 - v06 - 04072018 OTWH 200EV...
  • Seite 30 Ladung auf. Keine Funkkommunikation zwischen Wasserer­ Die Funkkommunikation prüfen. wärmer und Steuermodul. Kontakt mit dem Wartungstechniker des Gerätes aufnehmen. Paarung von Steuermodul und Wassererwärmer Kontakt mit dem Wartungstechniker des Gerätes nicht möglich. aufnehmen. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 31: Sperrung

    Über das Menü Er bL 7 können die letzten Meldungen und Fehler eingesehen werden, die vom Schaltfeld angezeigt wurden. Kabelverbindung: Anzeige der letzten 10 Meldungen und der letzten 10 Fehler Funkverbindung: Anzeige der letzten 4 Meldungen und der letzten 4 Fehler 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 32: Fehleranzeige Err

    Uhrzeit und das Datum ihres Auftretens. 3. Die Taste MODE drücken, um die Einzelheiten der Sperrung aufzurufen. Mit den Tasten kann durch die Liste der Sperrungen geblättert werden. Um zur Liste der Sperrungen zurückzukehren, die Taste MENU drücken. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 33: Den Sperr- Und Fehlerspeicher Auf Null Zurücksetzen

    7 Fehlerbehebung 7.2.3 Den Sperr- und Fehlerspeicher auf Null zurücksetzen Abb.34 1. Wenn das Menü CLr angezeigt wird, die Taste MODE drücken. Sperr- und Fehlerspeicher werden auf Null zurückgesetzt MODE MENU C004191-A 7609527 - v06 - 04072018 OTWH 200EV...

  • Seite 34: Gewährleistung

    Die Rechte gemäß der europäischen Richtlinie 99/44/EWG, in Kraft getreten durch die gesetzliche Verordnung Nr. 24 vom 2. Februar 2002 und veröffentlicht im Amtsblatt Nr. 57 vom 8. März 2002, bleiben in Kraft. OTWH 200EV 7609527 - v06 - 04072018...

  • Seite 35: Anhang

    Ökodesign-Richtlinie Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. Technische Daten – Warmwasserbereiter mit Wärmepumpe Tab.13 Technische Parameter für Warmwasserbereiter mit Wärmepumpe OTWH 200EV Täglicher Stromverbrauch 4,020 elec Angegebenes Lastprofil Schallleistungspegel in Innenräumen Speichervolumen 215,0 Mischwasser bei 40°C...
  • Seite 36 9 Anhang OTWH 200EV Warmwasserbereitungs-Energieeffizienz unter kälteren – wärmeren Klimabedingungen % 120,00 - 120,00 Jährlicher Energieverbrauch unter kälteren – wärmeren Klimabedingungen 850 - 850 (1) Strom (2) Falls anwendbar (3) Wenn die Einstellung der intelligenten Regelung "1" ist, bezieht sich die Warmwasserbereitungs-Energieeffizienz, der jährliche elektri­...
  • Seite 37 · 2,5)/(220 · Q in Prozent, wobei Q aus dem Produktdatenblatt der Solareinrichtung und Q aus der Verordnung EU 812/2013, Anhang VII Tabelle 3 für das angegebene Lastprofil M, L, XL oder XXL stammt. 7609527 - v06 - 04072018 OTWH 200EV...
  • Seite 38 9 Anhang OTWH 200EV 7609527 - v06 - 04072018...
  • Seite 39 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 40 7609527 - v06 - 04072018 7609527-001-06...
