Schritt 2; Ausgangssignale; Beschreibung Der Anschlüsse; Step 2 - Baumer MHAP 200 Betriebsanleitung

4 6

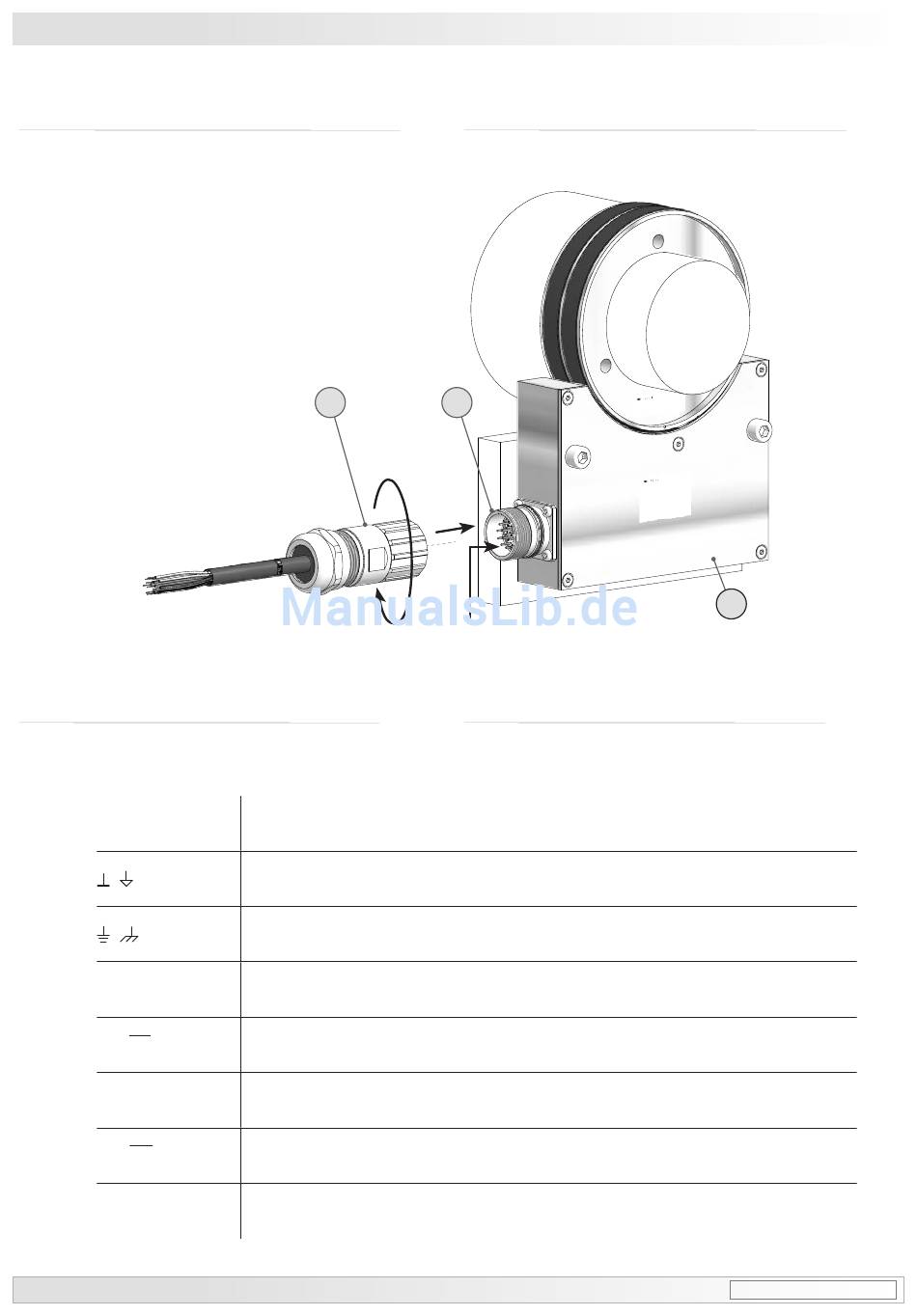

Elektrischer Anschluss / Electrical connection Montage / Mounting
6.1 Anschluss Rundsteckverbinder
6.1.2

Schritt 2

* Siehe Seite 7
See page 7
6.2

Ausgangssignale

6.2.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
A+; K1
A−; K1
B+; K2
B−; K2
xxx
15
*
4.3
Handfest
Hand-tight
Betriebsspannung (für das Gerät)
Voltage supply (for the device)
Masseanschluss (für die Signale)
Ground (for the signals)
Erdungsanschluss (Gehäuse)
Earth ground (housing)
Zusätzliches Ausgangssignal Kanal 1
Additional utput signal channel 1
Zusätzliches Ausgangssignal Kanal 1 invertiert
Additional output signal channel 1 inverted
Zusätzliches Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Additional output signal channel 2 (offset by 90° to channel 1)
Zusätzliches Ausgangssignal Kanal 2 invertiert
Additional output signal channel 2 inverted
Nicht benutzen
Do not use
6.1 Connecting mating connector
6.1.2

Step 2

*
4.2
Ansicht Y siehe Abschnitt 6.3.
View Y see section 6.3.
6.2

Output signals

6.2.1

Terminal significance

Baumer_MHAP200-T1_II_DE-EN (18A3)
*
4
MB221T1 - 11105054
