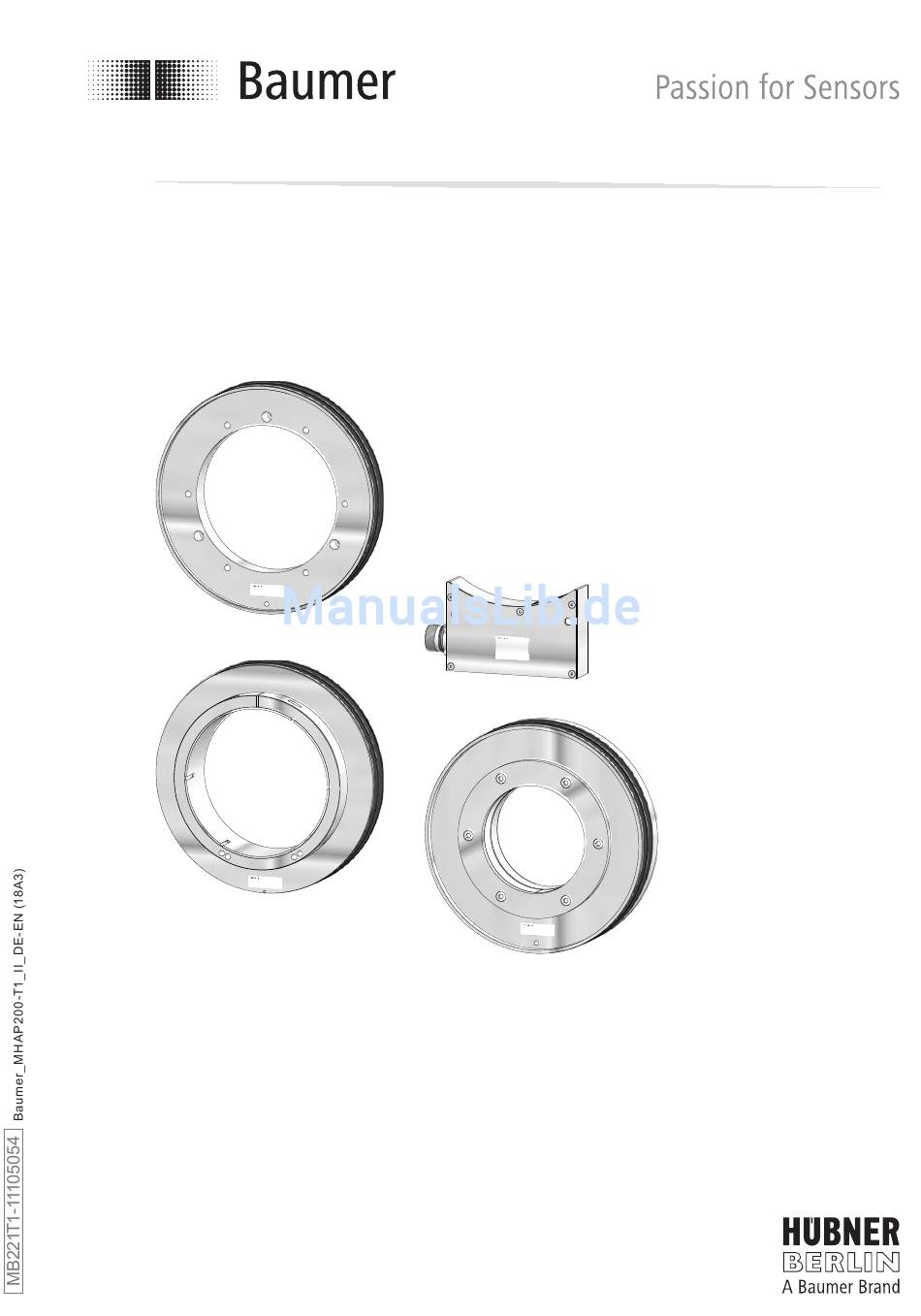

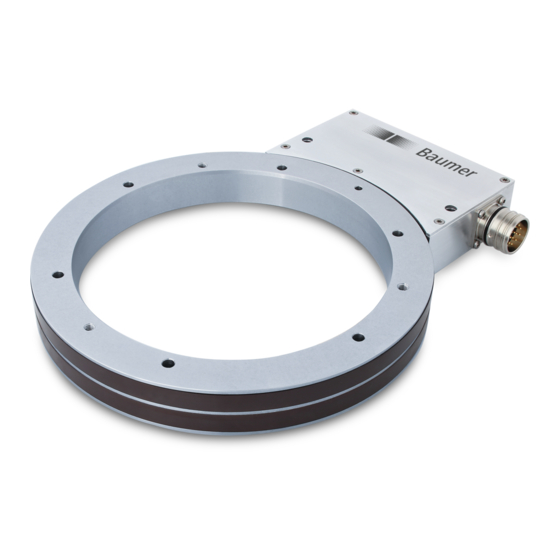

- Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions MHAP 200 - HDmag Lagerloser Drehgeber - absolut Magnetische Abtastung Encoder without bearings - absolute Magnetic sensing...
-
Seite 2: Inhaltsverzeichnis
Heißschrumpfmontage (MHAP 200 B5 G) ................. 4.1.4 Klemmringmontage (MHAP 200 B5 K) ..................Montage des Abtastkopfes ........................Abmessungen ................................Schraubmontage oder Heißschrumpfmontage (MHAP 200 B5 G) ........Spannsatzmontage (MHAP 200 B5 Z) .................... Klemmringmontage (MHAP 200 B5 K) .................... Elektrischer Anschluss ............................Anschluss Rundsteckverbinder ...................... - Seite 3 Mounting ................................... Mounting the encoder wheel ........................4.1.1 Screw mounting (MHAP 200 B5 G) ....................4.1.2 Clamping set mounting (MHAP 200 B5 Z) ..................4.1.3 Shrink fit mounting (MHAP 200 B5 G) .................... 4.1.4 Clamping ring mounting (MHAP 200 B5 K) ................Mounting the sensor head ........................
-
Seite 4: Allgemeine Hinweise
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes Information Empfehlung für die Gerätehandhabung Der lagerlose Drehgeber MHAP 200 ... ist ein Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf. Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C. -
Seite 5: General Notes
Information Recommendation for device handling The encoder without bearings MHAP 200 ... is a precision measurement device which must be handled with care by skilled personnel only. The storage temperature range of the device is between -15 °C and +70 °C. -
Seite 6: Sicherheitshinweise
Montage / Mounting Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung • Gerät nie senkrecht - das heißt auf das Magnetband - stellen. •... -
Seite 7: Security Indications
Montage / Mounting Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload •... -
Seite 8: Vorbereitung
Geberrad je nach Version 3.1.1 Encoder wheel depending on version Geberrad für Schraubmontage oder Heiß- Encoder wheel for screw mounting or schrumpfmontage shrink fit mounting (MHAP 200 B5 G) (MHAP 200 B5 G) Inkrementalspur Incremental track Absolutspur Absolute track Nulllage Zero position 6x Befestigungsbohrung ø5,5 mm... - Seite 9 Montage / Mounting 3.1.1 Geberrad je nach Version 3.1.1 Encoder wheel depending on version Geberrad für Klemmringmontage Encoder wheel for clamping ring mounting (MHAP 200 B5 K) (MHAP 200 B5 K) Inkrementalspur Incremental track Absolutspur Absolute track Nulllage Zero position...
-
Seite 10: Abtastkopf
Montage / Mounting Vorbereitung / Preparation Lieferumfang Scope of delivery 3.1.2 Abtastkopf 3.1.2 Sensor head Abtastkopf mit FPGA-Signalverarbeitung Sensor head with FPGA signal processing Zyl. Bohrung für M6, ISO 4762 Cyl. bore for M6, ISO 4762 Flanschdose M23, 17-polig, Stiftkontakte, Flange connector M23, 17-pin, male, CW, see rechtsdrehend, siehe Abschnitt 6.3. -
Seite 11: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Montage / Mounting Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Abdrückschraube ISO 4762, M5x20 mm bei Jack screw ISO 4762, M5x20 mm Geberrad für Schraubmontage oder Heiß- for encoder wheel for screw mounting or schrumpfmontage, shrink fit mounting, siehe 1 in Abschnitt 3.1.1. -
Seite 12: Montage
Montage / Mounting Montage Mounting Montage des Geberrades Mounting the encoder wheel 4.1.1 Schraubmontage 4.1.1 Screw mounting (MHAP 200 B5 G) (MHAP 200 B5 G) 4 mm Zul. Anzugsmoment: Max. tightening torque: = 3...4 Nm øA , øC = 50...180 mm... -
Seite 13: Heißschrumpfmontage (Mhap 200 B5 G)
Montage des Geberrades Mounting the encoder wheel 4.1.3 Heißschrumpfmontage 4.1.3 Shrink fit mounting (MHAP 200 B5 G) (MHAP 200 B5 G) Das Geberrad auf +40...+120 °C Warm up the encoder wheel to erwärmen. +40...+120 °C. = T - (≥20 °C) T = +40...+120 °C... -
Seite 14: Montage Des Abtastkopfes
Montage / Mounting Montage des Abtastkopfes Mounting the sensor head Geberrad Encoder wheel Befestigungsmöglichkeit für den Abtastkopf (Beispiel). Fixing element for the sensor head (example). Zul. Anzugsmoment: Max. tightening torque: = 3...4 Nm Typenschild Type label 5 mm ±1 mm Zulässiger Axialversatz zwischen Abtastkopf und Geberrad Permissible axial displacement... -
Seite 15: Abmessungen
Abmessungen / Dimensions Montage / Mounting Abmessungen Dimensions Schraubmontage oder Heißschrumpf- Screw mounting or shrink fit mounting montage (MHAP 200 B5 G) (MHAP 200 B5 G) 3x Abdrückgewinde M5 3x Jack-screw thread M5 Drehrichtung positiv 6x ø5.5 Positive rotating direction Nicht vorhanden wenn øA... -
Seite 16: Klemmringmontage (Mhap 200 B5 K)
Montage / Mounting Abmessungen / Dimensions Klemmringmontage Clamping ring mounting (MHAP 200 B5 K) (MHAP 200 B5 K) (øA <80 = 42) Drehrichtung positiv Positive rotating direction øA = 70...150 Nulllage Zero position Luftspalt Air gap Alle Abmessungen in Millimeter (wenn nicht anders angegeben) -
Seite 17: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Montage / Mounting Elektrischer Anschluss Electrical connection Anschluss Rundsteckverbinder Connecting mating connector 6.1.1 Schritt 1 6.1.1 Step 1 Ansicht X Löteinsatz, Belegung siehe Abschnitt 6.3. View X ø7...12 mm Insert with solder contacts, Kabelschirm assignment see section 6.3. Cable shield Ansicht X View X... -
Seite 18: Schritt 2
Montage / Mounting Elektrischer Anschluss / Electrical connection Anschluss Rundsteckverbinder Connecting mating connector 6.1.2 Schritt 2 6.1.2 Step 2 Handfest Hand-tight Ansicht Y siehe Abschnitt 6.3. * Siehe Seite 7 View Y see section 6.3. See page 7 Ausgangssignale Output signals 6.2.1 Beschreibung der Anschlüsse 6.2.1... -
Seite 19: Ssi-Datenübertragung
Elektrischer Anschluss / Electrical connection Montage / Mounting 6.2.2 SSI-Datenübertragung 6.2.2 SSI data transfer 6.2.2.1 Ohne Paritätsbit 6.2.2.1 Without parity bit (0.5...10 µs) Clock Taktfrequenz Clock frequency: (15 µs) ≤2 MHz Data Dn Dn-1 Dn-2 Dn-3 6.2.2.2 Mit Paritätsbit 6.2.2.2 With parity bit (0.5...10 µs) Clock... -
Seite 20: Stiftbelegung Flanschdose
Montage / Mounting Elektrischer Anschluss / Electrical connection Stiftbelegung Flanschdose Pin assignment flange connector Ansicht Y in Flanschdose, Stiftbelegung Flanschdose M23, 17-polig, Stiftkontakte, siehe Abschnitt 6.1.2. rechtsdrehend. View Y in flange connector, Pin assignment flange connector M23, 17-pin, male, CW. see section 6.1.2. B− SSI Clock+ SSI Data+ SSI Clock− A−... -
Seite 21: Demontage
Demontage / Dismounting Montage / Mounting Demontage Dismounting Demontage des Abtastkopfes Dismounting the sensor head 5 mm 4.1 * * Siehe Seite 7 oder 8 See page 7 or 8 MB221T1 - 11105054 Baumer_MHAP200-T1_II_DE-EN (18A3) -
Seite 22: Demontage Des Geberrades
Montage / Mounting Demontage / Dismounting Demontage des Geberrades Dismounting the encoder wheel 7.2.1 Schraubmontage 7.2.1 Screw mounting (MHAP 200 B5 G) (MHAP 200 B5 G) 4 mm 4 mm 7.2.2 Spannsatzmontage 7.2.2 Clamping set mounting (MHAP 200 B5 Z) (MHAP 200 B5 Z) 2.6 *... -
Seite 23: Heißschrumpfmontage (Mhap 200 B5 G)
Demontage / Dismounting Montage / Mounting 7.2.3 Heißschrumpfmontage 7.2.3 Shrink fit mounting (MHAP 200 B5 G) (MHAP 200 B5 G) 4 mm 7.2.4 Klemmringmontage 7.2.4 Clamping ring mounting (MHAP 200 B5 K) (MHAP 200 B5 K) 4 mm * Siehe Seite 6 oder 8... -
Seite 24: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 • Zulassungen: UL-Zulassung / E217823 Technische Daten - elektrisch (SSI) • Betriebsspannung: 4,5...30 VDC • Schnittstelle: • Funktion: Singleturn • Schrittzahl je Umdrehung: ≤131072 / 17 Bit •... -
Seite 25: Technische Daten - Elektrisch (Sincos)
Montage / Mounting Technische Daten - elektrisch (SinCos) • Betriebsspannung (Signale): P...D: 4,5...30 VDC • Betriebsstrom ohne Last: ≤300 mA • Sinusperioden pro Umdrehung: 1...16384 (je nach Bestellung) • Phasenverschiebung: 90° ±5° • Abtastprinzip: Magnetisch • Ausgangssignale: A+, A−, B+, B− •... -
Seite 26: Technical Data
Montage / Mounting Technical data Technical data Technical data - electrical ratings • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 • Approvals: UL approval / E217823 Technical data - electrical ratings (SSI) • Voltage supply: 4.5...30 VDC • Interface: •... -
Seite 27: Technical Data - Electrical Ratings (Sincos)
Montage / Mounting Technical data - electrical ratings (SinCos) • Voltage supply (Signals): P...D: 4.5...30 VDC • Consumption w/o load: ≤300 mA • Sinewave cycles per turn: 1...16384 (as ordered) • Phase shift: 90° ±5° • Sensing method: Magnetic • Output signals: A+, A−, B+, B− • Output stage: SinCos 1 Vpp •... -
Seite 28: Zubehör
• Various interpolators/splitters/ Vervielfacher auf Anfrage multipliers on request * Siehe Abschnitt 3 See section 3 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion MB221T1 - 11105054...
