Contrôles et indications
Réglage et programmation
1
1
Out
2
1
2
Out
2
1
3
Out
2
3
4
2
1 5
Out
3
2
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay

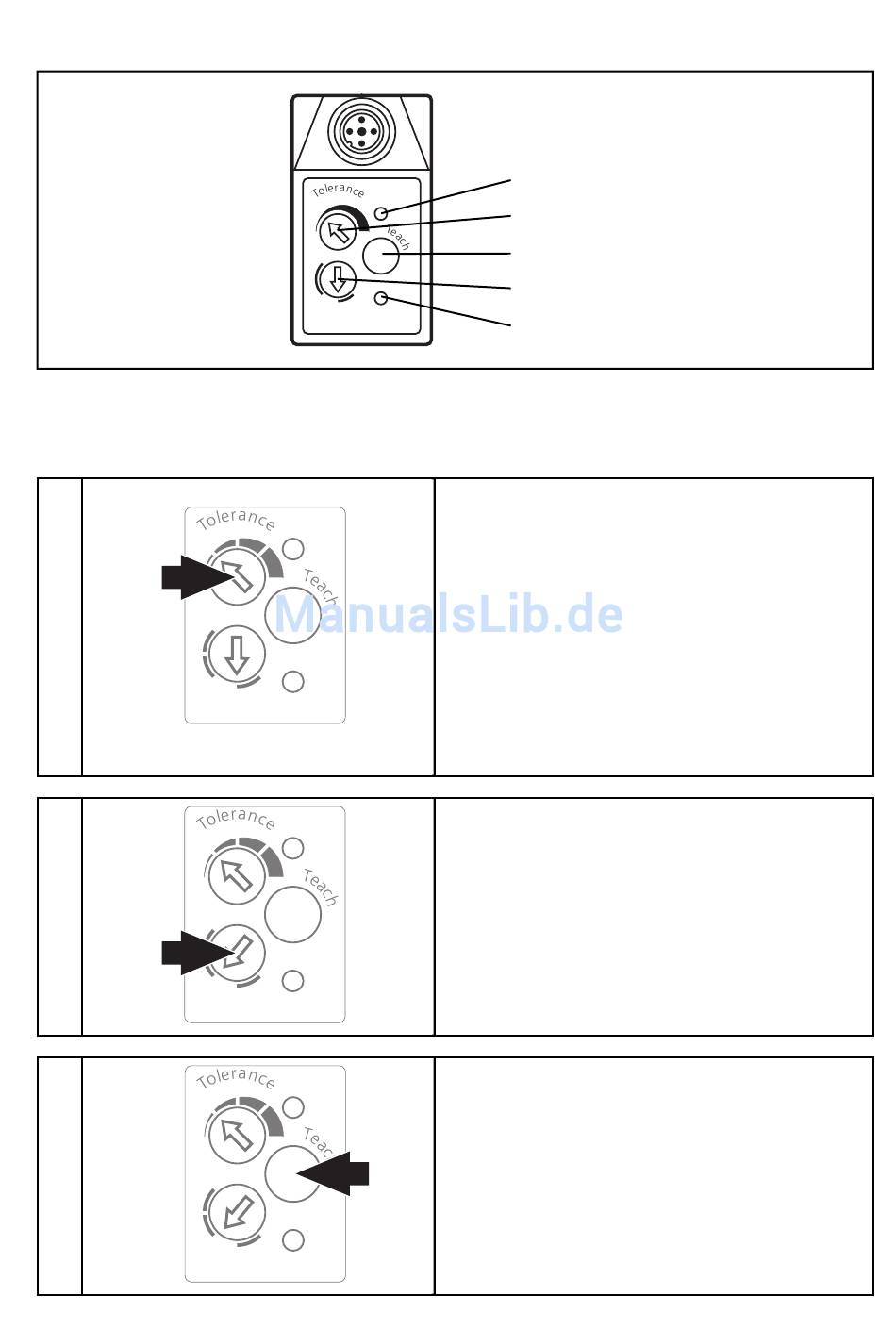

LED indication disponibilité
On
commutateur rotatif tolérance de couleurs
bouton apprentissage
commutateur sélecteur de programmation
Out/OK
LED indication fonction
Positionnez le commutateur rotatif pour la
tolérance de couleurs (Tolerance) sur la
résolution de la couleur souhaitée.
1 = faible portée de tolérance
pour détecter de faibles nuances de
couleur
3 = réglage de base
5 = grande portée de tolérance
pour détecter des familles ou des
groupes de couleurs
Positionnez le commutateur sélecteur de
programmation sur la voie de couleur à
régler (sortie de commutation Out1, Out2
ou Out3).
Pour les appareils avec une seule sortie de
commutation positionnez le commutateur
sélecteur de programmation sur Out1.
Appuyez sur le bouton Teach.
Un spot lumineux rouge apparaît sur
l'objet.
Relâchez le bouton Teach, le spot lumi-
neux disparaît.
