Bedien- Und Anzeigeelemente; Einstell- Und Programmierhinweise - ifm efector200 Bedienungsanleitung

Bedien- und Anzeigeelemente

Einstell- und Programmierhinweise

1
1
Out
2
1
2
Out
2
1
3
Out
2
3
4
2
1 5
Out
3
2
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay
3
On
4
2
5
3
Out/OK
1
Run
Run
Delay
On
Out/OK

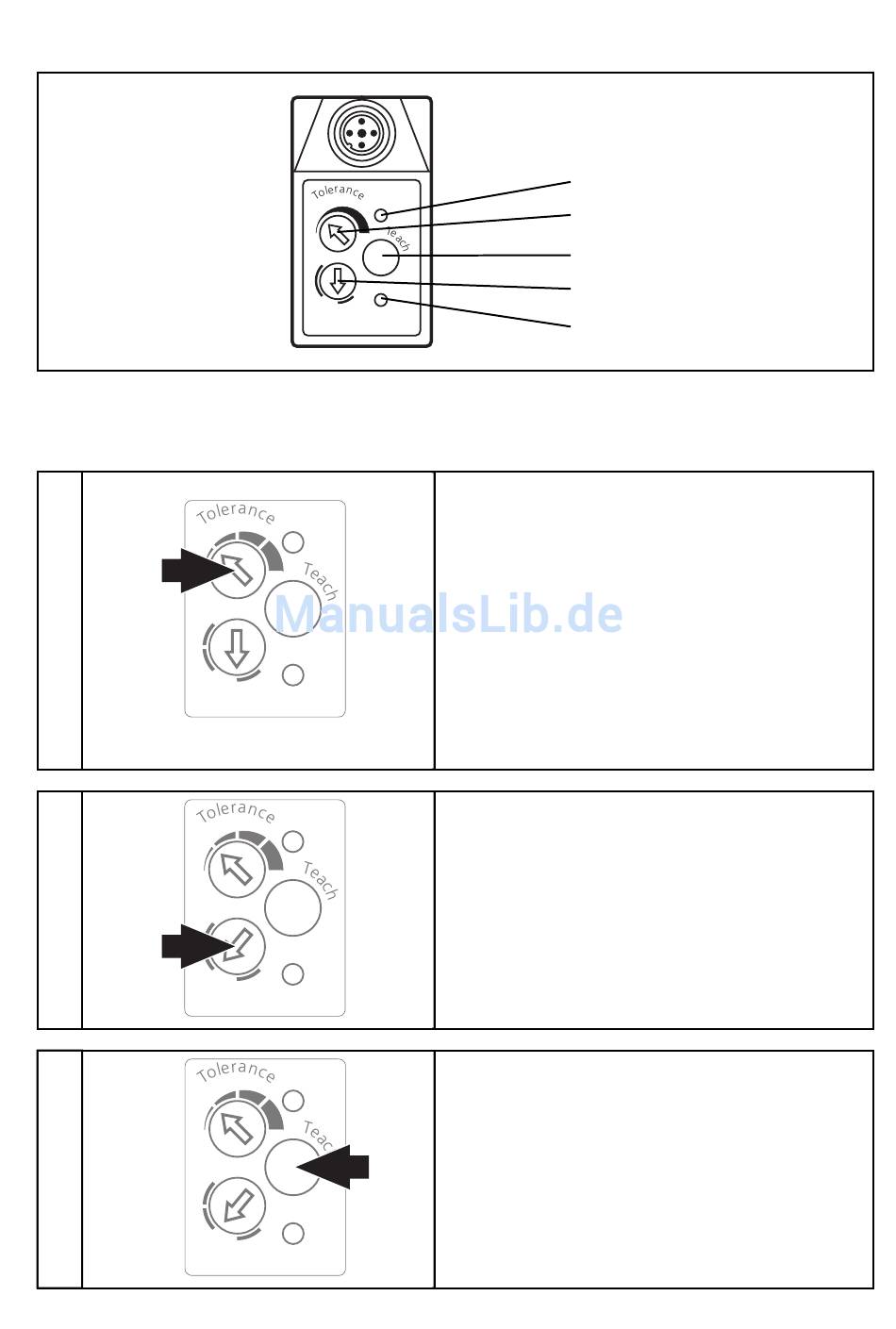

Stellen Sie den Drehschalter Farbtoleranz
(Tolerance) auf die gewünschte Farbauflö-
sung.
1= geringer Toleranzbereich
zur Erkennung auch geringer Farb-
nuancen
3= Grundeinstellung
5= großer Toleranzbereich
zur Erkennung von Farbfamilien bzw.
Farbgruppen
Stellen Sie den Programmwahlschalter auf
den zu justierenden Farbkanal (Schaltaus-
gang Out1, Out2 oder Out3).
Bei Geräten mit nur einem Schaltausgang
stellen Sie den Programmwahlschalter auf
Out1.
Drücken Sie die Teach Taste.
Ein roter Lichtfleck erscheint auf dem
Objekt.
Lassen sie die Teach-Taste los,
der Lichtfleck erlischt.
LED Betriebsanzeige
Drehschalter Farbtoleranz
Teach Taste
Programmwahlschalter
LED Funktionsanzeige
3
