- Seite 1 Betriebsanleitung Sensortester E18430...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorbemerkung ....................3 Verwendete Symbole................3 2 Bestimmungsgemäße Verwendung..............3 3 Bedien- und Anzeigeelemente................ 4 Status-LED ....................4 4 Inbetriebnahme....................4 Batterien einsetzen .................. 5 5 Elektrischer Anschluss..................5 6 Betrieb ......................5 Teach-Funktion..................6 Automatische Abschaltung ..............6 Betriebszustand Summer ................ -
Seite 3: Vorbemerkung
1 Vorbemerkung Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. 1.1 Verwendete Symbole Voraussetzung Handlungsanweisung Reaktion, Ergebnis [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich Information Ergänzender Hinweis... -
Seite 4: Bedien- Und Anzeigeelemente

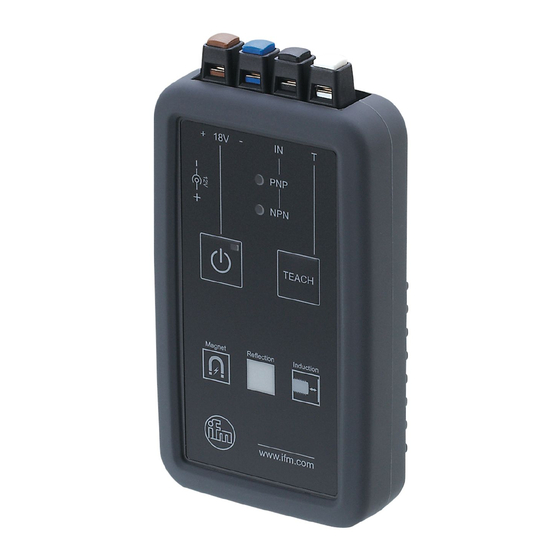

3 Bedien- und Anzeigeelemente 1: LED-Anzeige PNP 2: LED-Anzeige NPN 3: Ein/Aus-Taste mit Status-LED 4: Teach-Taste 5: Testfläche magnetisches Wirkprinzip 6: Testfläche Reflektor 7: Testfläche induktives Wirkprinzip TEACH Magnet Reflection Induction 3.1 Status-LED Stetiges Blinken der grünen Status-LED (3) signalisiert schwache Batterien. Sinkt die Ausgangsspannung auf <... -
Seite 5: Batterien Einsetzen
4.1 Batterien einsetzen u Alle angeschlossenen Geräte entfernen. u Schutzhülle vorsichtig entfernen. u Abdeckung des Batteriefaches nach unten schieben und entfernen. u 3x 1,5 V Batterien oder Akkuzellen mit der angegebenen Polarität einsetzen. u Abdeckung des Batteriefaches wieder auf das Gehäuse schieben. u Schutzhülle wieder anbringen. -
Seite 6: Teach-Funktion
6.1 Teach-Funktion Geräte mit Fernteach-Funktion durch Drücken der Taste [Teach] prüfen. Solange [Teach] gedrückt ist, liegen 18 V an der weißen Schnellspannbuchse (T) an. 6.2 Automatische Abschaltung Das Gerät schaltet nach 5 Minuten automatisch ab bei: • Nichtbenutzung (ohne Last), • Keine Schaltzustandsänderung im NPN/PNP-Betrieb. Keine automatische Abschaltung bei Anschluss eines Sensors mit Gegentaktausgang.
