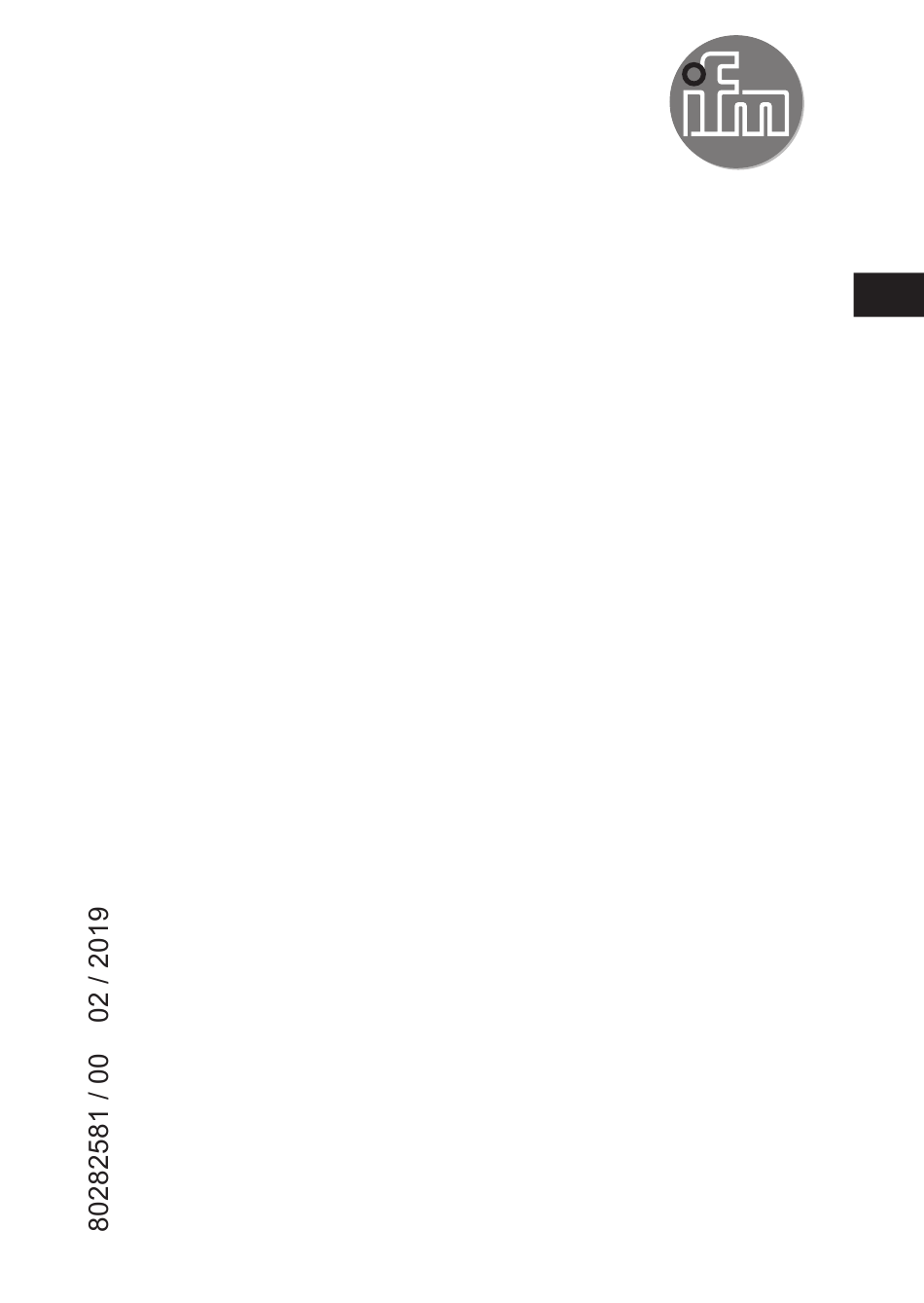

- Seite 1 Montageanleitung Filterabdeckung für Drucksensoren E30467...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������2 1�1 Verwendete Symbole �������������������������������������������������������������������������������������2 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 4�1 Filterabdeckung demontieren ������������������������������������������������������������������������5 4�2 Schutzelemente montieren ����������������������������������������������������������������������������5 4�2�1 Primärschutzvorrichtung �����������������������������������������������������������������������5 4�2�2 Sekundärschutzvorrichtung ������������������������������������������������������������������6 4�2�3 Ausrichtung Filterabdeckung ����������������������������������������������������������������7 1 Vorbemerkung 1.1 Verwendete Symbole ►... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen (→ Technische Daten). • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). •... -
Seite 4: Montage
4 Montage Während der Montagearbeiten an der Filterabdeckung darf der Sensor keiner feuchten Umgebungsbedingung ausgesetzt sein� Drucksensoren mit geschraubtem Teflon®-Druckausgleichselement werden werksseitig mit einer Filterabdeckung (1) ausgeliefert. Bei Einsatz in Umgebungen mit hoher Verschmutzung kann die Filterabdeckung durch andere Schutzelemente ausgetauscht werden (Abb. -
Seite 5: 4�1 Filterabdeckung Demontieren
4.1 Filterabdeckung demontieren ► Filterabdeckung (1) mit geeignetem Werkzeug abschrauben� ► Teflon®-Membran (8) vorsichtig mit einer Pinzette vom Gewindestutzen (7) abziehen. Klebefläche am Sensor nicht durch Verkratzen beschädigen� 4.2 Schutzelemente montieren Die Schutzelemente ermöglichen im Vergleich zur vormontierten Filterabdeckung einen erhöhten Schutz der Teflon®-Druckausgleichsmembran vor ungünstigen Umgebungsbedingungen�... -
Seite 6: 4�2�2 Sekundärschutzvorrichtung
4.2.2 Sekundärschutzvorrichtung ► Primärschutzeinrichtung montieren → 4.2.1� ► Steckelement (4) bis auf Anschlag in den Schlauchanschluss (3) einstecken� ► Arretierschraube (9) lösen und Schlauchanschluss in waagerechte Position drehen, sodass die Teflon®-Membran im Steckelement senkrecht positioniert ist (→ 4.2.3)� ► Arretierschraube mit 2,5���3,5 Nm anziehen�... -
Seite 7: 4�2�3 Ausrichtung Filterabdeckung
Um eine optimale Funktion des Druckausgleichselement zu gewährleisten, muss die Filterabdeckung wie in Abb� 4 ausgerichtet werden� ► Ideale Ausrichtung (1): Filterabdeckung in waagerechter Position. DieTeflon®-Membran (2) in der Filterabdeckung steht senkrecht� ► Maximale Neigung: 30° (3) Abb� 4: Ausrichtung Weitere Informationen unter www�ifm�com...
