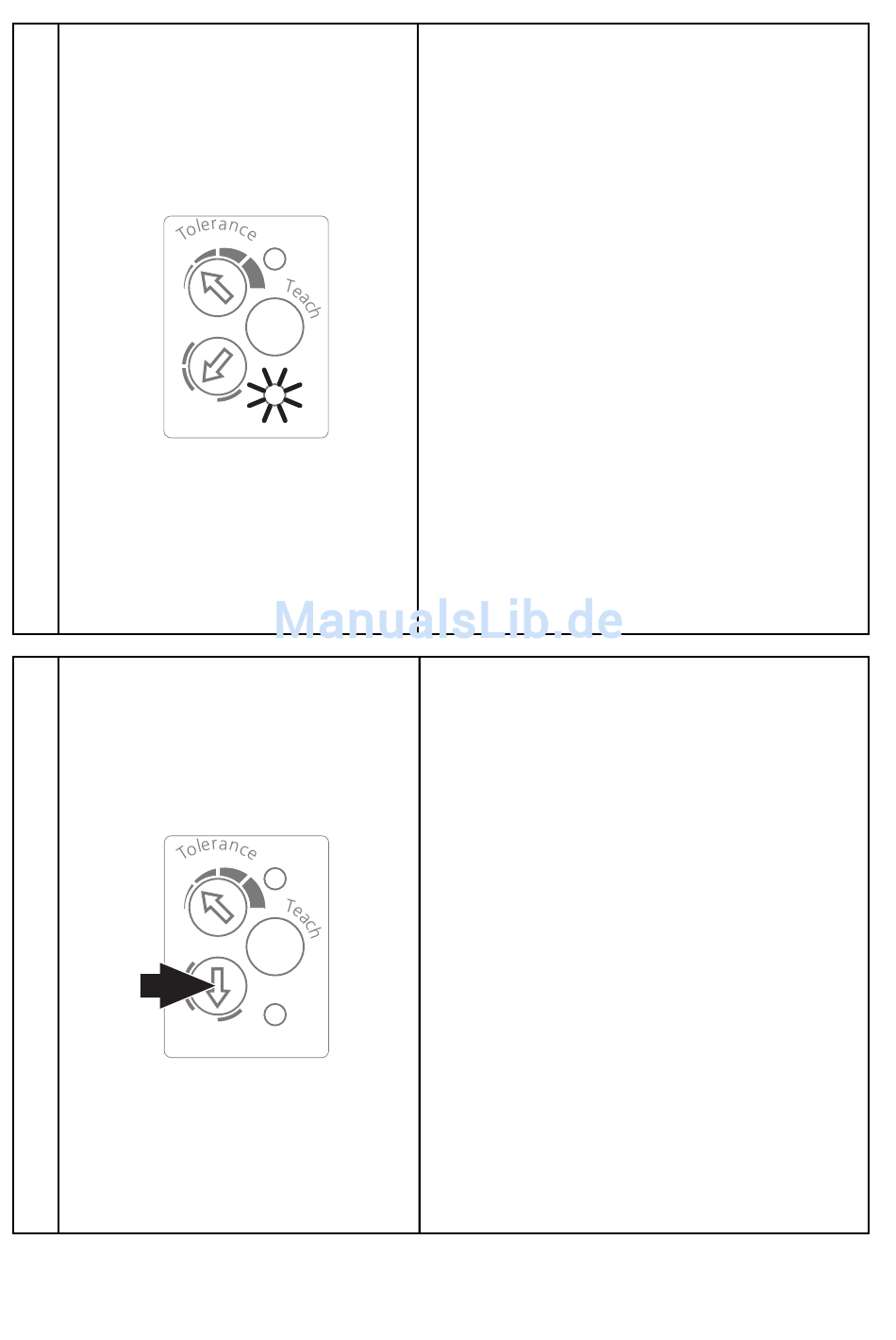

Nach erfolgreichem Teach-In-Vorgang
leuchtet die Funktionsanzeige (Out/OK).
Blinkt sie, ist die Intensität zu hoch. Nei-
gen Sie dann den Sensor um 10...30° und
wiederholen Sie den Teach-In-Vorgang.
Leuchtet die Funktionsanzeige nicht, ist
die Intensität zu gering. Wählen Sie eine
hellere Marke.
Nur bei Reflektorbetrieb:
Blinkt die Funktionsanzeige, vergrößern
Sie den Abstand Sensor/Objekt bzw. Sen-
sor/Reflektor oder verwenden Sie einen
kleineren Reflektor.
Leuchtet die Funktionsanzeige nicht, ver-
ringern Sie den Abstand Sensor/Objekt
bzw. Sensor/Reflektor oder verwenden Sie
einen größeren Reflektor.
Stellen Sie den Programmwahlschalter auf
Stellung Run bzw. Run Delay (20ms
Abfallverzögerung).
Bei Sensoren mit mehreren Schaltausgän-
gen wiederholen Sie die Programmierung
entsprechend für die anderen Schaltaus-
gänge.
Die Farbtoleranz läßt sich dabei für jeden
Schaltausgang einzeln festlegen.
Der Sensor ist betriebsbereit.
Bei aktiviertem Schaltausgang leuchtet die
Funktionsanzeige (Out/OK).
Soll die Toleranzeinstellung nachträglich
verändert werden, so muß die Program-
mierung mit geänderter Toleranzeinstel-
lung erneut durchgeführt werden.
