Installation

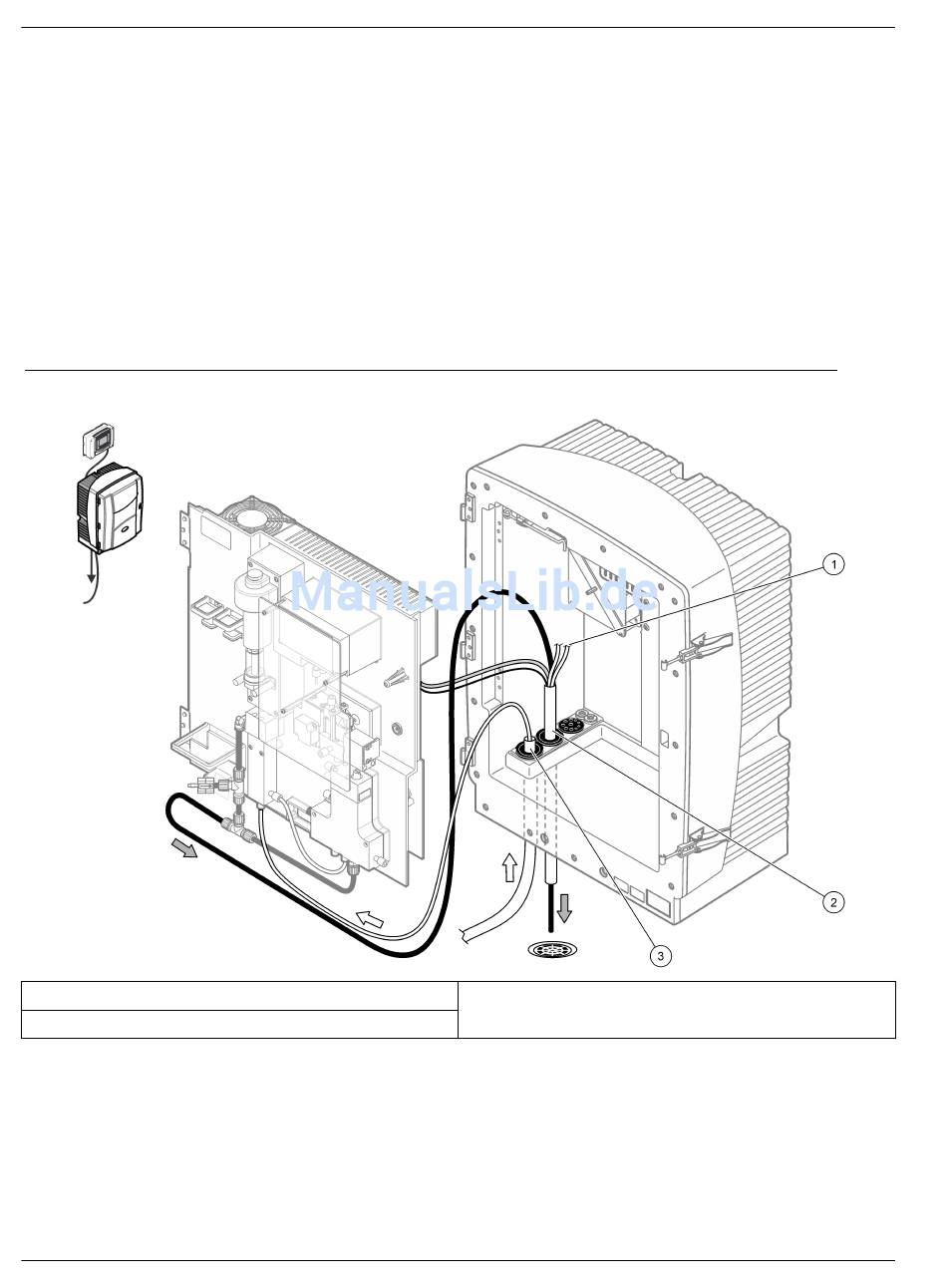

Abbildung 9 Schlauchanschlüsse für einen Outdoor-Analysator mit kontinuierlicher Probenzufuhr
1 Beheizte Probenablaufleitungen (nicht verwendet)
2 Ablauf
3.5.4 Schlauchanschlüsse für zwei Outdoor-Analysatoren mit kontinuierlicher
Probenzufuhr
22
1. Installieren Sie die Probenaufbereitungseinheit.
2. Verwenden Sie einen Schlauchstopfen, um den beheizten Probenschlauch von der
Probenaufbereitungseinheit durch die Zugangsöffnung des Analysators zu führen.
3. Schließen Sie die Probenleitung am unteren Einlass des Überlaufgefäßes an.
4. Verwenden Sie einen Schlauchstopfen, um den beheizten Ablaufschlauch durch die
Zugangsöffnung zum Analysator zu führen.
Hinweis: Die zwei Probenleitungen des beheizten Ablaufschlauchs werden nicht verwendet.
5. Schließen Sie die beheizten Ablaufanschlüsse an. Siehe
beheizten Ablaufs auf Seite 35.
6. Schließen Sie den beheizten Ablaufschlauch an das T-Anschlussstück des
Probenausgangs an.
7. Verwenden Sie den Verschlussstopfen, um nicht benutzte Zugangsöffnungen zu
verschließen.
Diese Konfigurationsoption verwendet zwei Outdoor sc Analysatoren und eine
Probenaufbereitungseinheit, die einen kontinuierlichen Probenstrom liefert. Die
Probenleitung von der Probenaufbereitungseinheit verläuft zum ersten Analysator, der
auf eine 2-Parameter-Konfiguration geändert werden muss. Die Probenleitung verläuft
durch die beiden Analysatoren. Der beheizte Ablaufschlauch ist an beiden Analysatoren
angeschlossen. Die Abläufe aus beiden Analysatoren werden durch den zweiten
beheizten Ablaufschlauch in einen Ablauf geleitet.
3 Probenleitung
Anschluss des optionalen
