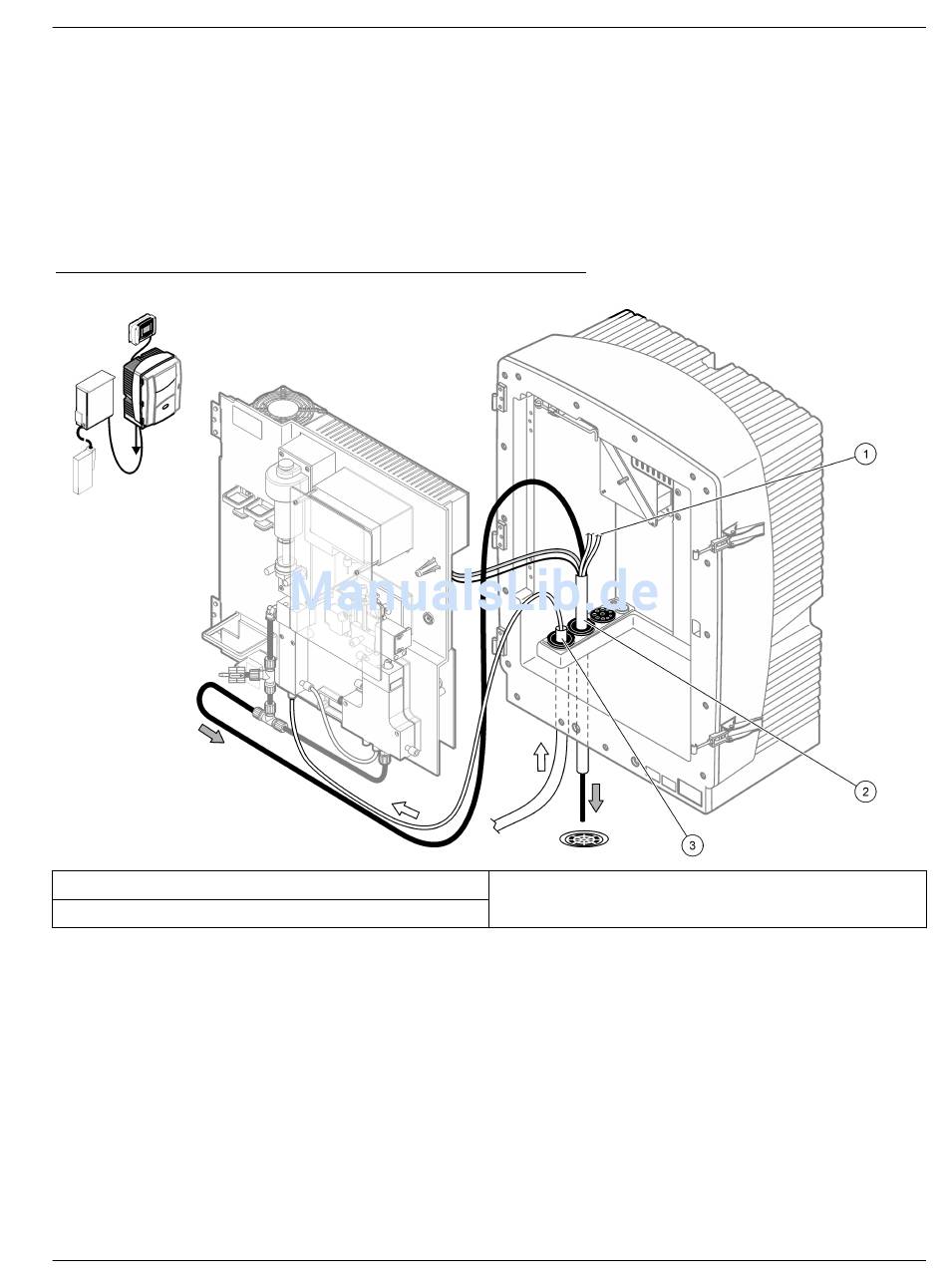

Abbildung 7 Schlauchanschlüsse für einen Outdoor-Analysator
1 Beheizte Probenablaufleitungen (nicht verwendet)
2 Beheizter Ablauf
3.5.2 Schlauchanschlüsse für zwei Outdoor-Analysatoren
3. Verwenden Sie einen Schlauchstopfen, um den beheizten Ablaufschlauch durch die
Zugangsöffnung zum Analysator zu führen.
Hinweis: Die zwei Probenleitungen des beheizten Ablaufschlauchs werden nicht verwendet.
4. Verwenden Sie den Verschlussstopfen, um nicht benutzte Zugangsöffnungen zu
verschließen.
5. Schließen Sie die beheizten Ablaufanschlüsse an. Siehe
beheizten Ablaufs auf Seite 35.
6. Schließen Sie den beheizten Ablaufschlauch an das T-Anschlussstück des
Probenausgangs an.
Diese Systemkonfiguration verwendet zwei sc Analysatoren mit dem FILTRAX Gerät für
die Probenleitung. Die Probe des FILTRAX läuft zum ersten Analysator, der auf eine 2-
Parameter Konfiguration geändert werden muss. Der beheizte Ablaufschlauch ist an
beiden Analysatoren angeschlossen. Die Abläufe aus beiden Analysatoren werden durch
den zweiten beheizten Ablaufschlauch in einen Ablauf geleitet.
Führen Sie die folgenden Schritte aus, um zwei Outdoor-Analysatoren zu installieren.
Siehe Abbildung 8.
1. Hängen Sie das FILTRAX in einen Probenstrom. Weitere Informationen finden Sie in
der Bedienungsanleitung zum FILTRAX.
Installieren Sie den ersten sc Analysator wie folgt:
2. Verwenden Sie einen Schlauchstopfen, um den beheizten Probenschlauch vom
FILTRAX durch die Zugangsöffnung zum Analysator zu führen.
3 FILTRAX Probenleitung
Installation
Anschluss des optionalen
19
