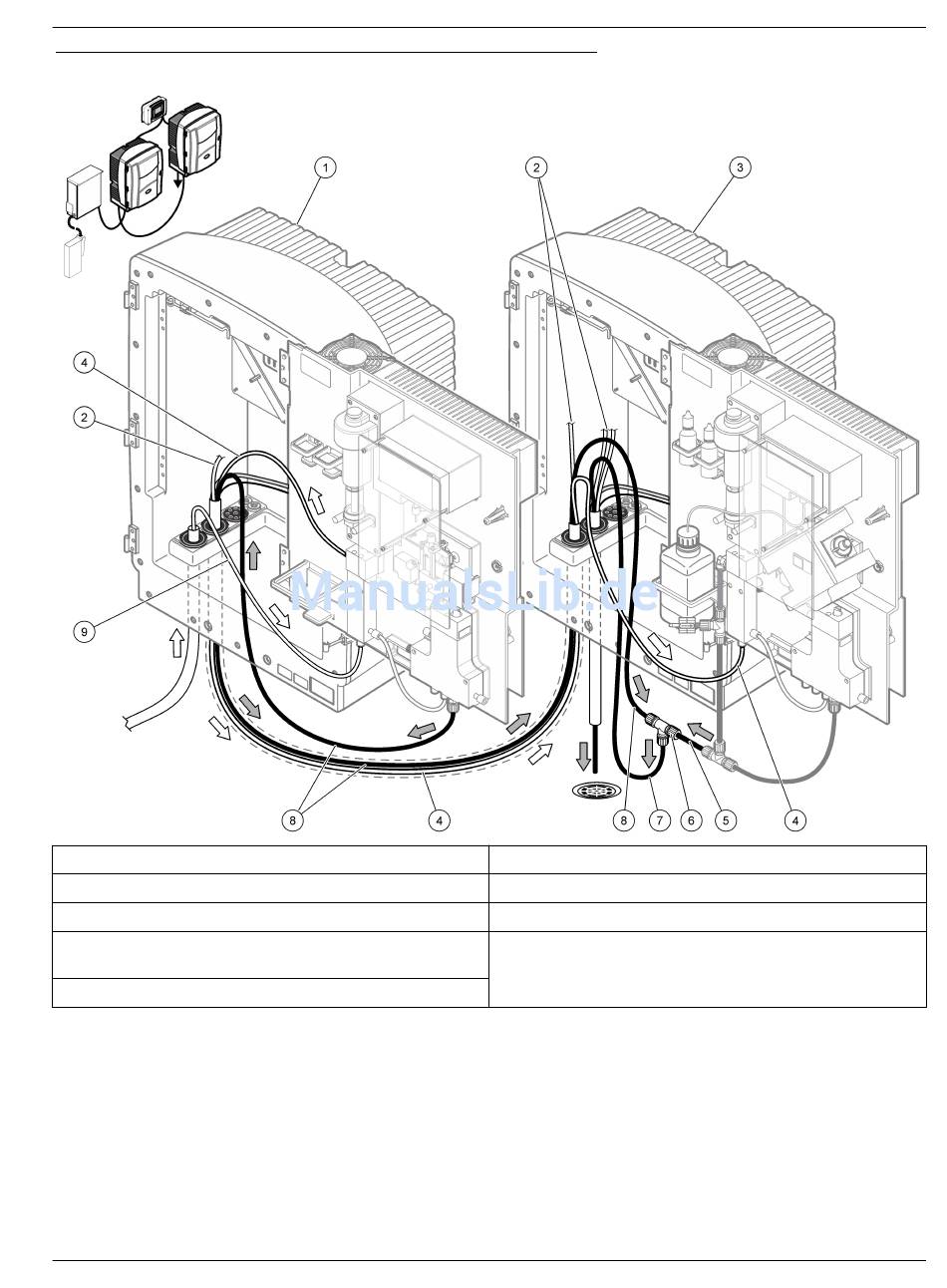

Abbildung 8 Schlauchanschlüsse für zwei Outdoor-Analysatoren
1 PHOSPHAX sc LR Analysator
2 Beheizte Probenablaufleitungen (nicht verwendet)
3 AMTAX sc Analysator
4 Probenleitung zum zweiten Analysator
(Überlaufbehälterschlauch).
5 Ablaufschlauchabschnitt vom ersten Analysator
3.5.3 Schlauchanschlüsse für einen Outdoor-Analysator mit kontinuierlicher
Probenzufuhr
Diese Konfigurationsoption verwendet einen Outdoor sc Analysator und eine
Probenaufbereitungseinheit, die einen kontinuierlichen Probenstrom liefert. Die Abläufe
aus dem Analysator werden durch den optionalen beheizten Ablaufschlauch in einen
offenen Ablauf geleitet.
Führen Sie die folgenden Schritte aus, um einen Outdoor-Analysator mit kontinuierlicher
Probenzufuhr zu installieren. Siehe
6 T-Anschlussstück vom ersten Analysator
7 Beheizter Ablauf
8 Beheizter Ablauf vom ersten Analysator
9 FILTRAX Probenleitung
Abbildung 9.
Installation
