Verwandte Anleitungen für Hach PHC101
Inhaltszusammenfassung für Hach PHC101

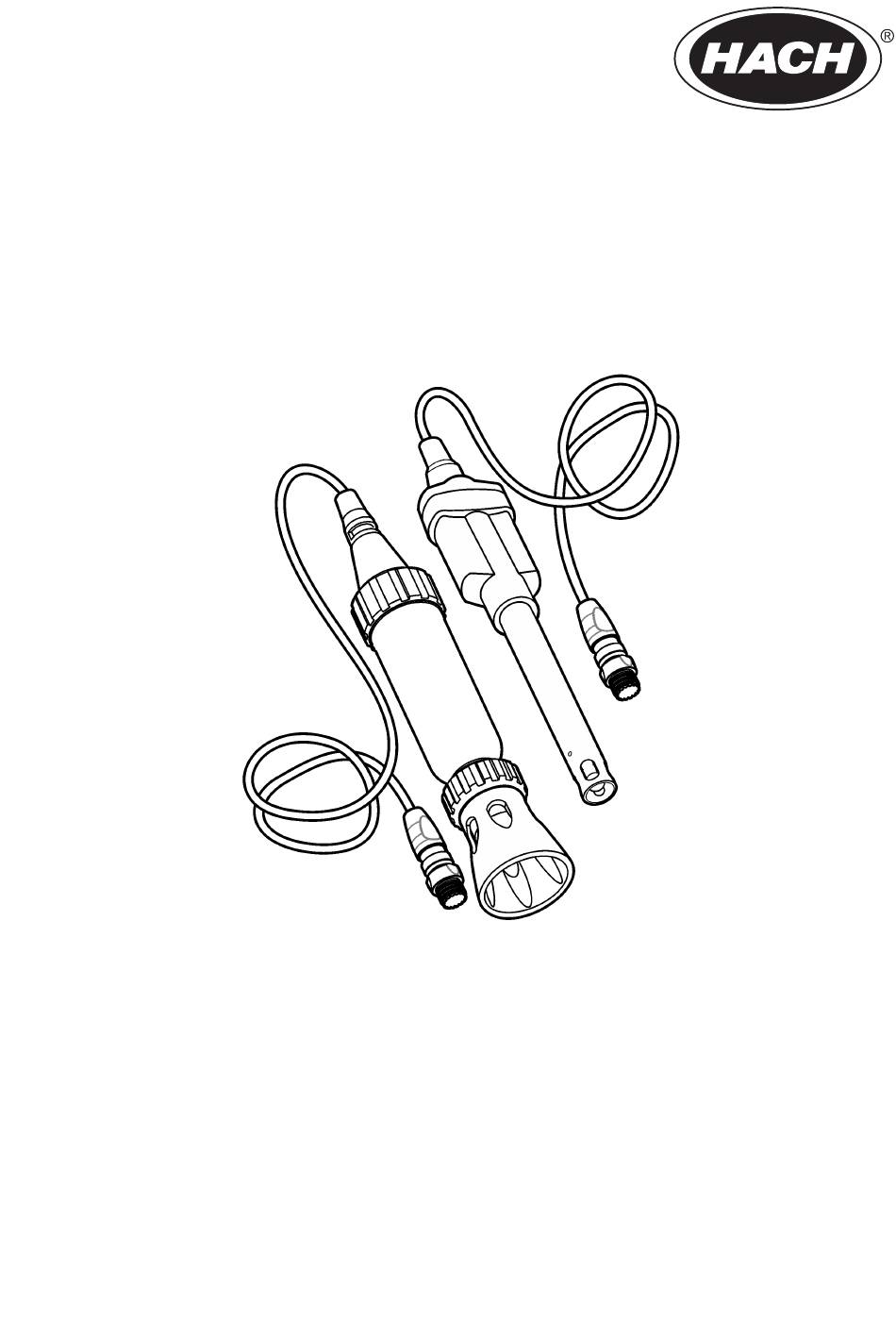

- Seite 1 DOC022.72.80023 PHC101 06/2021, Ausgabe 5 Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Produktübersicht ................... 3 Kapitel 2 Technische Daten ................3 Kapitel 3 Sicherheitshinweise ................5 3.1 Bestimmungsgemäßer Gebrauch ............... 5 3.2 Bedeutung von Gefahrenhinweisen ..............5 3.3 Warnhinweise ....................... 5 3.4 Gefährdungen durch das Produkt ................. 5 Kapitel 4 Vorbereitung für den Gebrauch ............ - Seite 4 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1 Produktübersicht

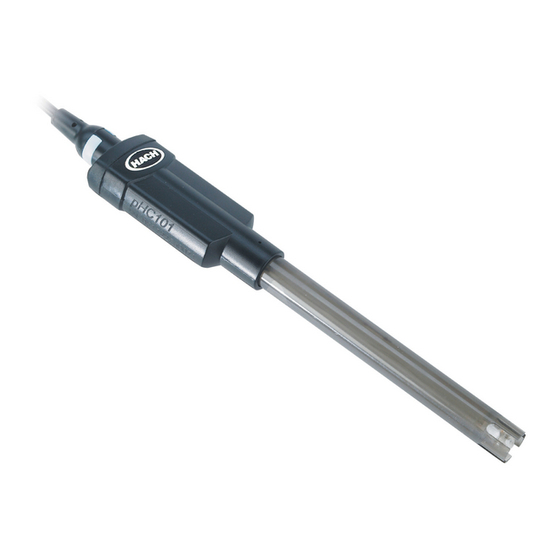

Kapitel 1 Produktübersicht Die pH-Sonden der Intellical PHC101 Serie sind digitale Kombinationselektroden, die den pH-Wert von Abwasser, Trinkwasser und sonstigen Wasserproben messen. Die Sonden verfügen über einen nicht nachfüllbaren, gelgefüllten Elektrolyt und einen integrierten Temperatursensor. Das offene Diaphragma bietet eine optimale elektrische Verbindung zwischen Probe und Elektrolyt und verstopft nicht. - Seite 6 Epoxid Gehäusematerial (robustes Epoxid/Edelstahl Feldmessgerät) Elektrolyt Nicht nachfüllbares Gel-Referenzelement Aufbewahrungslösung Hach Aufbewahrungslösung für pH-Elektroden Kabelanschluss M12-Digitalausgang und Steckverbinder Abmessungen Durchmesser: 12 mm Länge: 175 mm gesamt; 103 mm unterhalb von Kopf Kabellänge: PHC10101: 1 m; PHC10103: 3 m Abmessungen (robust) Durchmesser: 46 mm Länge: 223 mm...
-
Seite 7: Kapitel 3 Sicherheitshinweise
Kapitel 3 Sicherheitshinweise 3.1 Bestimmungsgemäßer Gebrauch Die Intellical Sonden sind für die Verwendung durch Personen vorgesehen, welche die Parameter zur Wasserqualität im Labor oder vor Ort messen. Die Intellical Sonden behandeln oder verändern Wasser nicht. 3.2 Bedeutung von Gefahrenhinweisen G E F A H R Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. -
Seite 8: Kapitel 4 Vorbereitung Für Den Gebrauch
Kapitel 4 Vorbereitung für den Gebrauch A C H T U N G Achten Sie darauf, die Schutzfolie von der Vergleichsstelle neuer Sonden zu entfernen. Eine Sonde mit blockierter Vergleichsstelle funktioniert nicht ordnungsgemäß. Neue Sonden werden mit Schutzfolie und einer Aufbewahrungsflasche geliefert, die Aufbewahrungslösung enthält, um Glaskolben und Vergleichsstelle feucht zu halten. -
Seite 9: Kapitel 5 Kalibrierung
Kapitel 5 Kalibrierung Das folgende Verfahren gilt für Messgeräte, die an IntelliCAL pH-Sonden angeschlossen werden können. Informationen zum Betrieb des Messgeräts und zu den sondenspezifischen Einstellungen finden Sie in der entsprechenden Dokumentation. 5.1 Kalibrierungshinweise Lesen Sie vor der Kalibrierung die folgenden Hinweise: •... -
Seite 10: Kalibrierverfahren
5.2 Kalibrierverfahren 1. Wechseln Sie 2. Bereiten Sie die 3. Spülen Sie die 4. Setzen Sie die zum Kalibriermenü. pH-Pufferlösungen Sonde mit entioni- Sonde in die erste Wählen Sie ggf. die vor, oder geben Sie siertem Wasser. Pufferlösung ein. Sonde aus. Das Dis- sie in verschiedene Trocknen Sie die Stellen Sie sicher,... -
Seite 11: Vorgehensweise Zur Probenmessung
• Das Messgerät speichert die Messdaten automatisch, wenn der Benutzer einzelne Datenpunkte manuell misst oder wenn das Messgerät auf Messungen in regelmäßigen Abständen eingestellt ist. Wenn das Messgerät auf kontinuierliche Messung eingestellt ist, muss der Benutzer jeden Datenpunkt manuell speichern. •... -
Seite 12: Kapitel 7 Prüfen Der Kalibrierung
Kapitel 7 Prüfen der Kalibrierung Messen Sie den pH-Wert einer frischen pH-Pufferlösung, um sicherzustellen, dass das Ergebnis genau ist. Das Messgerät vergleicht den ausgewählten pH-Pufferwert mit dem gemessenen pH-Wert und akzeptiert oder lehnt die Messung ab. Der Benutzer kann die pH-Pufferlösung und die Akzeptanzkriterien für die Prüfung in den sondenspezifischen Einstellungen ändern. -
Seite 13: Kapitel 8 Wartung
Kapitel 8 Wartung Regelmäßige Wartung ist erforderlich, um die beste Genauigkeit, Stabilisierungszeit und Lebensdauer der Sonde zu gewährleisten. Bewahren Sie die Sonde zwischen den Messungen in der empfohlenen Aufbewahrungslösung auf. 8.1 Reinigung der Sonde A C H T U N G Sonden mit offener Vergleichsstelle können dauerhaft beschädigt werden, wenn die Vergleichsstelle über einen längeren Zeitraum in eine Reinigungslösung getaucht wird. -
Seite 14: Vorgehensweise Beim Eintauchen Trockener Sonden
Tabelle 1 Reinigungslösung Verunreinigung Reinigungslösung Aktive Komponente Einweichzeit ™ Allgemeine Elektrodenreinigungslösung für KATHON 12 – ® Verunreinigungen regelmäßige Wartung DECONEX 16 Stunden Mineralien Elektrodenreinigungslösung für Salpetersäure (ca. 10 – 15 Minuten Mineralien/anorganische 10 %) Kontamination ™ Fette und Öle Elektrodenreinigungslösung für KATHON maximal ®... -
Seite 15: Aufbewahrung
Sonden können dauerhaft beschädigt werden, wenn sie in einer nicht vom Hersteller angegebenen Aufbewahrungslösung aufbewahrt werden. Verwenden Sie nur die angegebene Aufbewahrungslösung (Hach Aufbewahrungslösung für pH-Elektroden oder 3-molares KCl). Lagern Sie die Sonde nicht in entionisiertem Wasser oder in Proben mit geringer Ionenstärke. -
Seite 16: Kapitel 9 Fehlersuche Und Behebung
Abbildung 6 Aufbewahrung der Probe Kapitel 9 Fehlersuche und Behebung Halten Sie die Sonde sauber und in der empfohlenen Aufbewahrungslösung, wenn sie nicht verwendet wird, um die beste Genauigkeit, Stabilisierungszeit und Lebensdauer der Sonde zu erreichen. Problem Mögliche Ursache Lösung Eine verminderte Der Glassensor ist Reinigen und konditionieren Sie... -
Seite 17: Kapitel 10 Verbrauchsmaterial
Hinweis: Produkt- und Artikelnummern können für einige Verkaufsgebiete abweichen. Wenden Sie sich an die zuständige Vertriebsgesellschaft oder an die auf der Webseite des Unternehmens aufgeführten Kontaktinformationen. Beschreibung Menge Teile-Nr. Hach Aufbewahrungslösung für pH-Elektroden 500 mL 2756549 Elektrodenreinigungslösung für regelmäßige Wartung 500 mL 2965249 Elektrodenreinigungslösung für Mineralien/anorganische... -
Seite 18: Empfohlene Standards
10.1 Empfohlene Standards Beschreibung Einheit Artikelnr. Pufferlösung mit pH-Wert 4,01, Singlet- 20/Packung 2770020 Einmalverpackungen, jeweils 20 mL Pufferlösung mit pH-Wert 7,00, Singlet- 20/Packung 2770120 Einmalverpackungen, jeweils 20 mL Pufferlösung mit pH-Wert 10,01, Singlet- 20/Packung 2770220 Einmalverpackungen, jeweils 20 mL Pufferlösungs-Kit mit pH-Wert 4,01 und pH-Wert 7,00, 2x 10/Packung 2769920 Singlet-Einmalverpackungen, jeweils 20 mL... - Seite 19 10.2 Zubehör (fortgesetzt) Beschreibung Menge Teile-Nr. Becherglas, 30 mL, Kunststoff, blau 80 Stück/Packung SM5013 Becherglas, 30 mL, Kunststoff, grün 80 Stück/Packung SM5014 Spender und Halter für Becherglas, 30 mL 923-656 Halter für Becherglas, 30 mL 923-556 Becherglas, 100 mL, Polypropylen 108042 Kammer mit geringer Ionenstärke (LIS) 5189900...
- Seite 20 18 Deutsch...
- Seite 22 Tel. +49 (0) 2 11 52 88-320 SWITZERLAND Fax (970) 669-2932 Fax +49 (0) 2 11 52 88-210 Tel. +41 22 594 6400 orders@hach.com info-de@hach.com Fax +41 22 594 6499 www.hach.com www.de.hach.com © Hach Company/Hach Lange GmbH, 2010, 2013, 2021. Alle Rechte vorbehalten.
