Versorgungsplatine (Vp) Austauschen - Sirona CEREC AC Servicehandbuch

Sirona Dental Systems GmbH
Service-Handbuch CEREC AC
62 34 251 D 3492
D 3492.076.01.03.01 08.2012

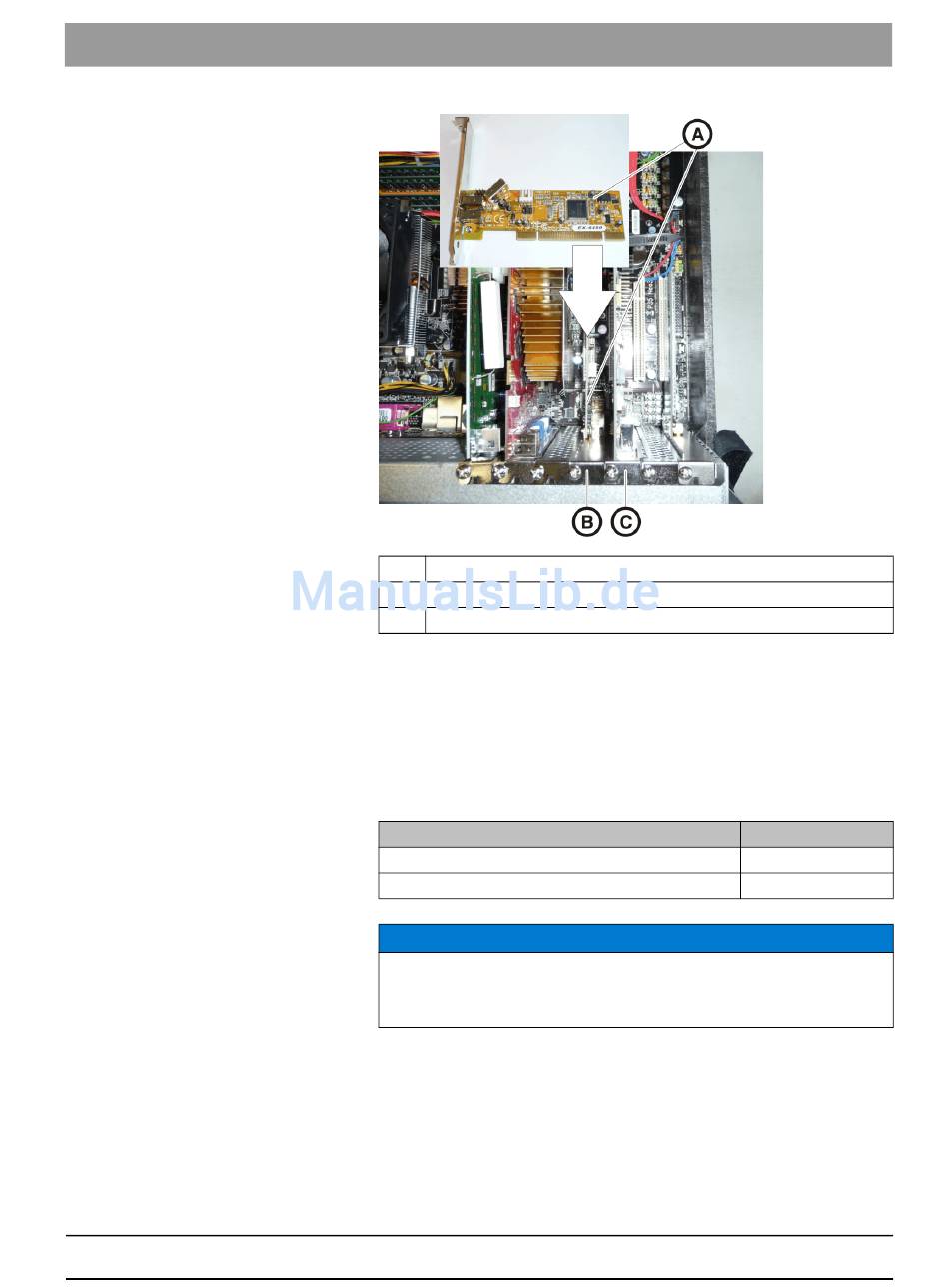

A FireWire-PCI-Karte
B Steckplatz (FireWire-PCI-Karte eingebaut)
C Versorgungsplatine VP
1. Entfernen Sie das freie PCI-Slotblech neben der Versorgungsplatine
VP.
2. Setzen Sie die FireWire-PCI-Karte ein und verriegeln Sie sie am
Steckplatz.
3. Befestigen Sie das PCI-Slotblech mit einer Schraube.

Versorgungsplatine (VP) austauschen

4.3.2.3.3
Versorgungsplatine (VP) austauschen
Einbausatz
Versorgungsplatine, ERS
Versorgungsplatine, REP
Hinweis auf Übersichtsgrafik
ACHTUNG
Position im PC
Entnehmen Sie die Position im PC der Übersichtsgrafik, siehe PC der
Aufnahmeeinheit [ → 57].
✔
Der PC ist ausgebaut und geöffnet, siehe PC aus- und
einbauen [ → 58].
1. Entfernen Sie die beiden Schrauben des Platinenhalters und klappen
Sie den Platinenhalter nach oben weg.
2. Ziehen Sie die fünf Stecker von der Versorgungsplatine ab.
3. Entfernen Sie die Schraube des PCI-Slotblechs und ziehen Sie die
Versorgungsplatine nach oben aus dem PC.
4.3 Elektrische und elektromechanische Komponenten
4 Reparatur
Bestell-Nr.
61 37 421
61 37 439
61
