Einbau

ACHTUNG
Unterschiedliche Schraubenlänge.
Achten Sie darauf, dass die längeren Schrauben B1 und B2 für den
unteren Bereich der Rückwand vorgesehen sind. Entnehmen Sie die
genaue Anordnung der Grafik.

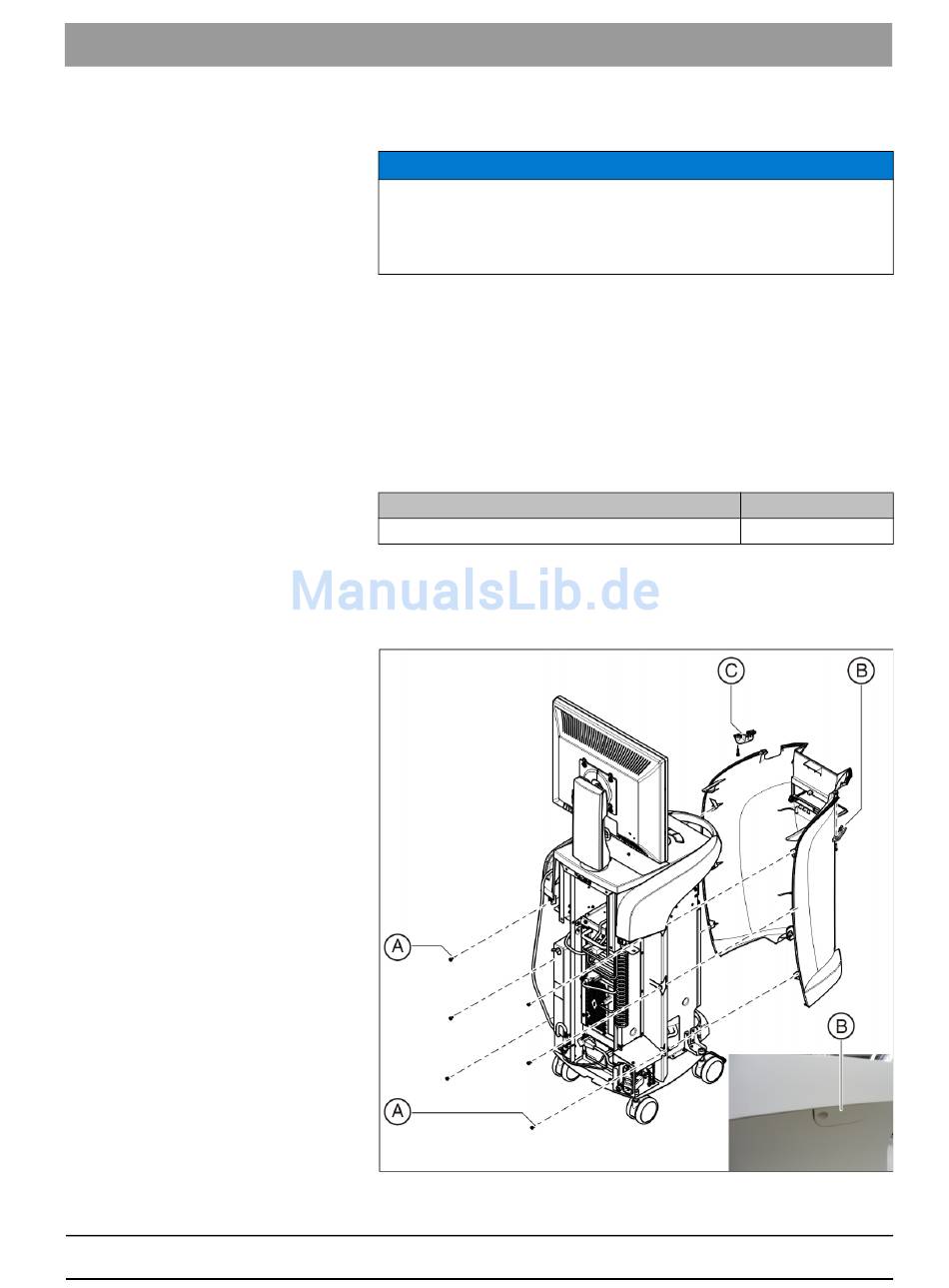

1. Befestigen Sie die Rückwand mit den sechs Schrauben B an der
Aufnahmeeinheit. Achten Sie dabei auf die Anordnung der
Schrauben.
2. Setzen Sie die drei Schraubenkappen C auf die gezeigten
Schrauben der Rückwand.
3. Setzen Sie den Akku ein (wenn vorhanden).
4. Schließen Sie die Türen A an der Rückseite.
4.2.2

Front aus- und einbauen

Bestellnummer Front aus- und einbauen
Einbausatz
Front komplett
Ausbau
✔
Die Rückwand ist komplett demontiert, siehe Rückwand aus- und
einbauen [ → 40].
1. Klappen Sie den Fußschalter nach unten.
4 Reparatur
4.2 Verkleidungen
Bestell-Nr.
62 35 969
