4 Reparatur
4.2 Verkleidungen
44
4.2.4

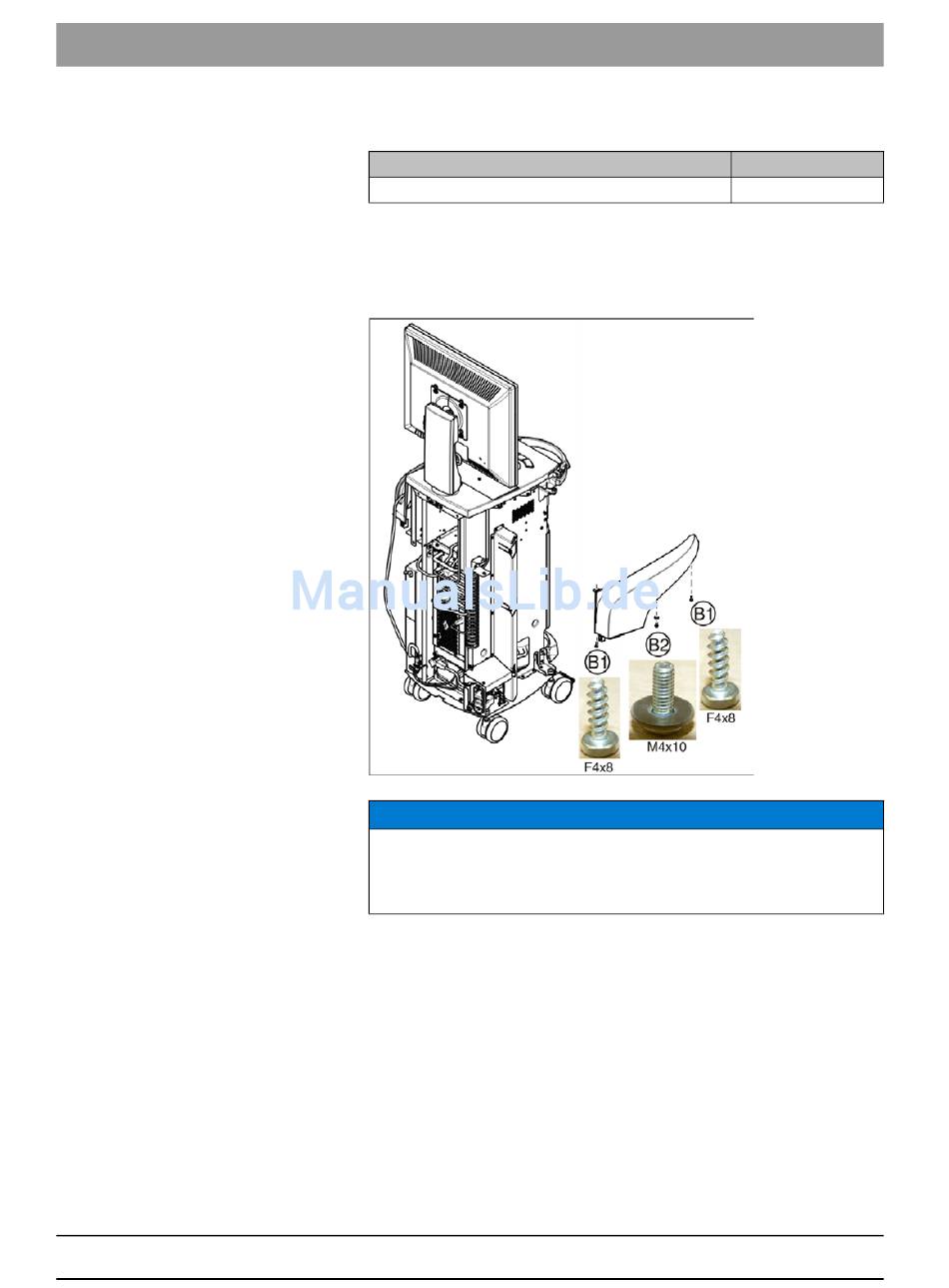

Blindteil austauschen

Blindteil austauschen
Einbausatz
Blindteil links
✔
Die Rückwand ist komplett demontiert, siehe Rückwand aus- und
einbauen [ → 40].
✔
Die Front ist komplett demontiert, siehe Front aus- und
einbauen [ → 41].
ACHTUNG
Achten Sie auf die Gewinde der Schrauben, wenn Sie diese entfernen
und wieder anbringen. Die mittlere Schraube B2 ist eine
Maschinenschraube M4x10, die beiden anderen B1 sind
selbstschneidende Schrauben.
1. Entfernen Sie die drei Schrauben B des Blindteils. Achten Sie darauf,
die Unterlegscheibe der mittleren Schraube nicht zu verlieren.
2. Nehmen Sie das Blindteil seitlich aus dem Gerät heraus.
3. Halten Sie das neue Blindteil vorne an den Anschlag und drehen Sie
die hintere Hälfte rein, bis das Blindteil bündig sitzt.
4. Schrauben Sie das Blindteil mit drei Schrauben B fest. Verwenden
Sie die Unterlegscheibe für die mittlere Schraube B2.
