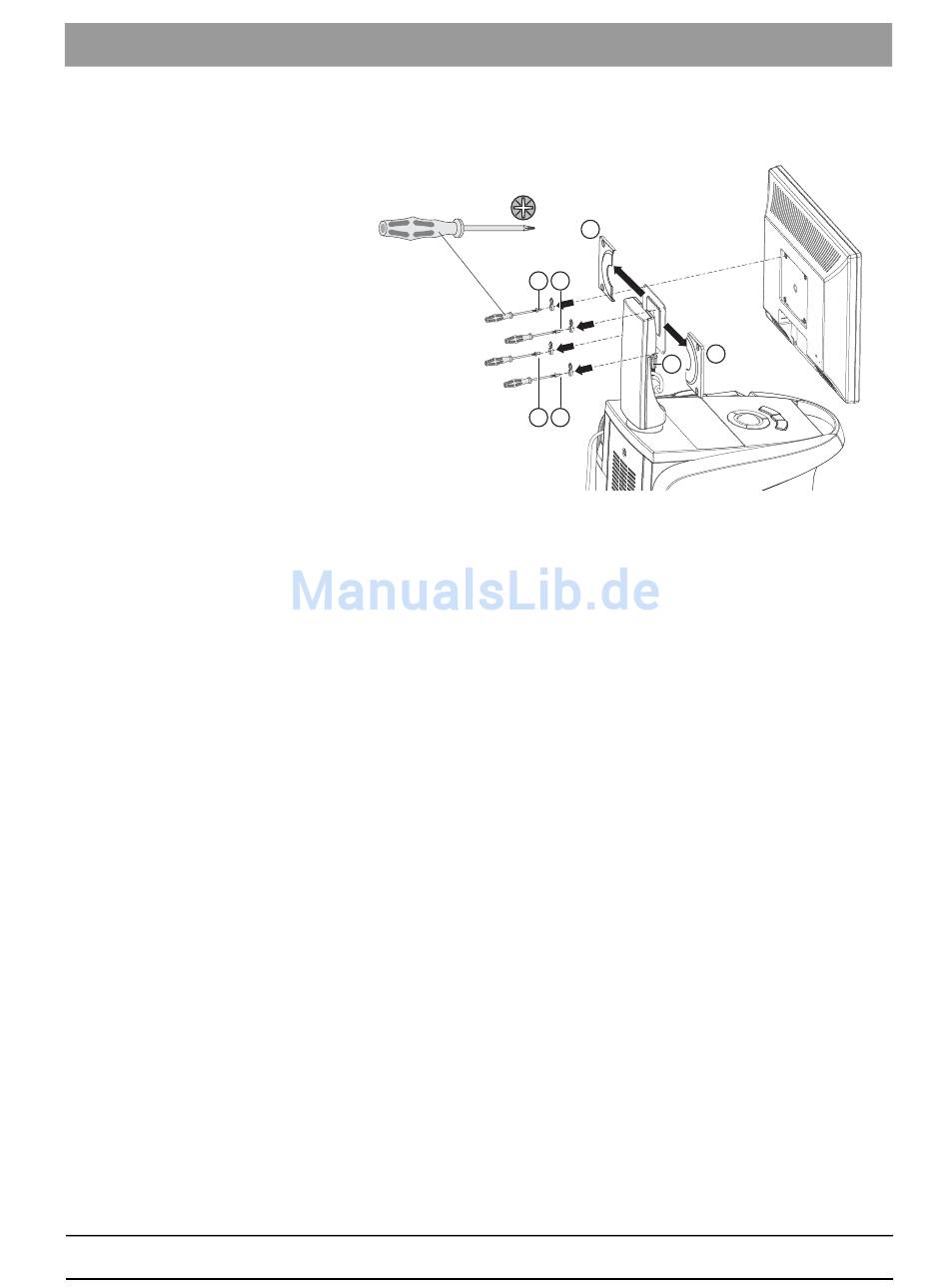

Monitor ausbauen
Monitor ausbauen
PZ 1
C C
B B
1. Kippen Sie das Kippgelenk nach hinten.
2. Entfernen Sie den DVI-Stecker A und den
Spannungsversorgungsstecker vom Monitor.
3. Öffnen Sie die Schraubenabdeckung ggf. mit einem Schlitz-
Schraubendreher.
Halten Sie den Monitor fest und entfernen Sie dabei erst die unteren
Schrauben B, danach entfernen Sie die beiden oberen Schrauben C.
Passen Sie dabei auf, dass die Abdeckungen D nicht herunterfallen.
4. Nehmen Sie die Schrauben B und C mitsamt den
Schraubenabdeckungen und den Abdeckungen D ab.
5. Nehmen Sie den Monitor vom Kippgelenk.
4.3 Elektrische und elektromechanische Komponenten
D
D
A
