Sirona CEREC AC Servicehandbuch Seite 51

Sirona Dental Systems GmbH
Service-Handbuch CEREC AC
62 34 251 D 3492
D 3492.076.01.03.01 08.2012
B
B C

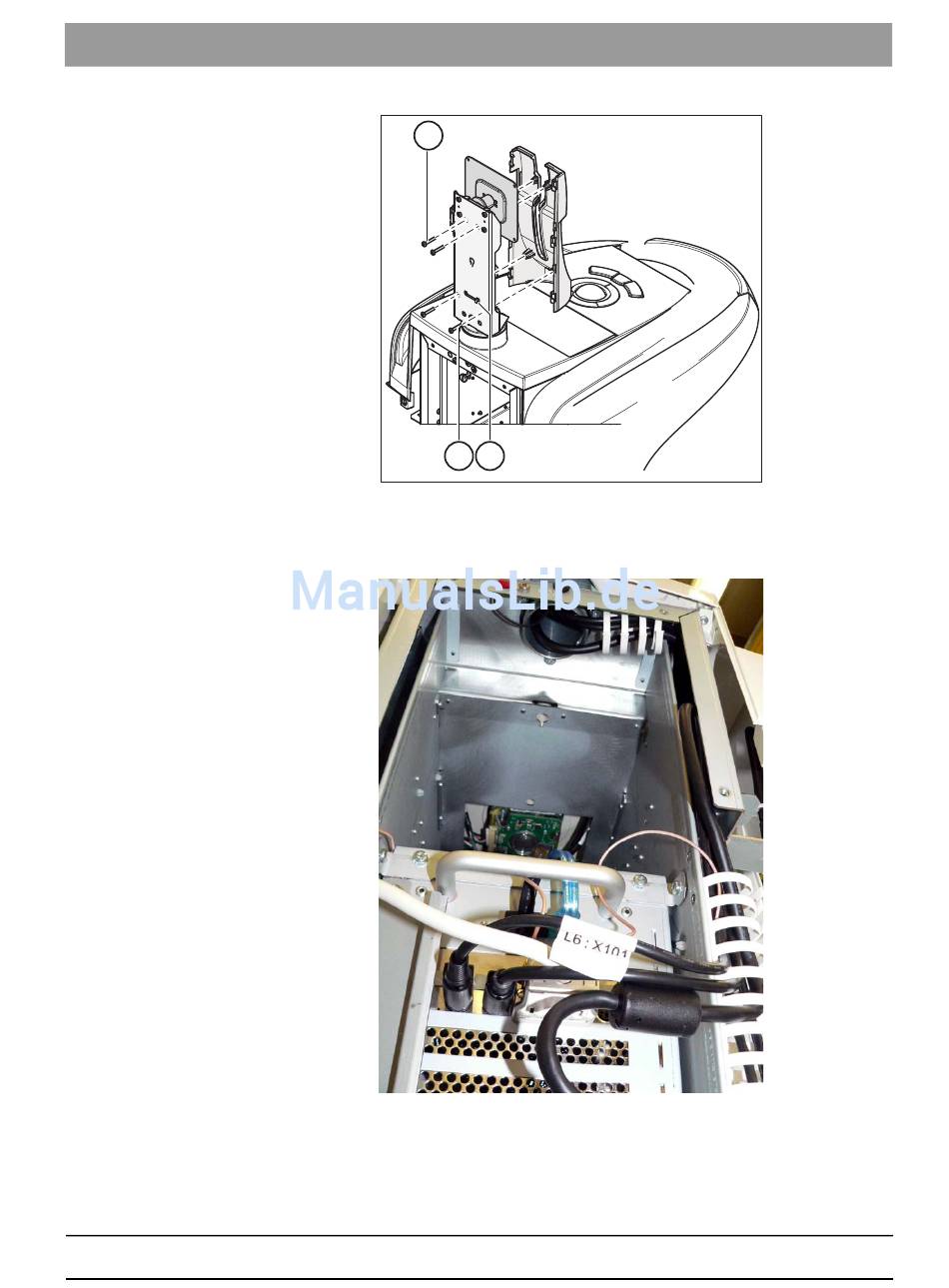

3. Entfernen Sie die vier Schrauben B der vorderen Abdeckung.
4. Ziehen Sie die Abdeckung schräg nach unten heraus.
5. Entfernen Sie den Kabelbinder C.
6. Nehmen Sie die DVI-Leitung aus dem Kabelkanal heraus.
7. Ziehen Sie die Stecker der DVI-Leitung vom Monitor und vom PC ab.
8. Fädeln Sie die DVI-Leitung vorsichtig aus dem Gerät heraus.
4.3 Elektrische und elektromechanische Komponenten
4 Reparatur
51
