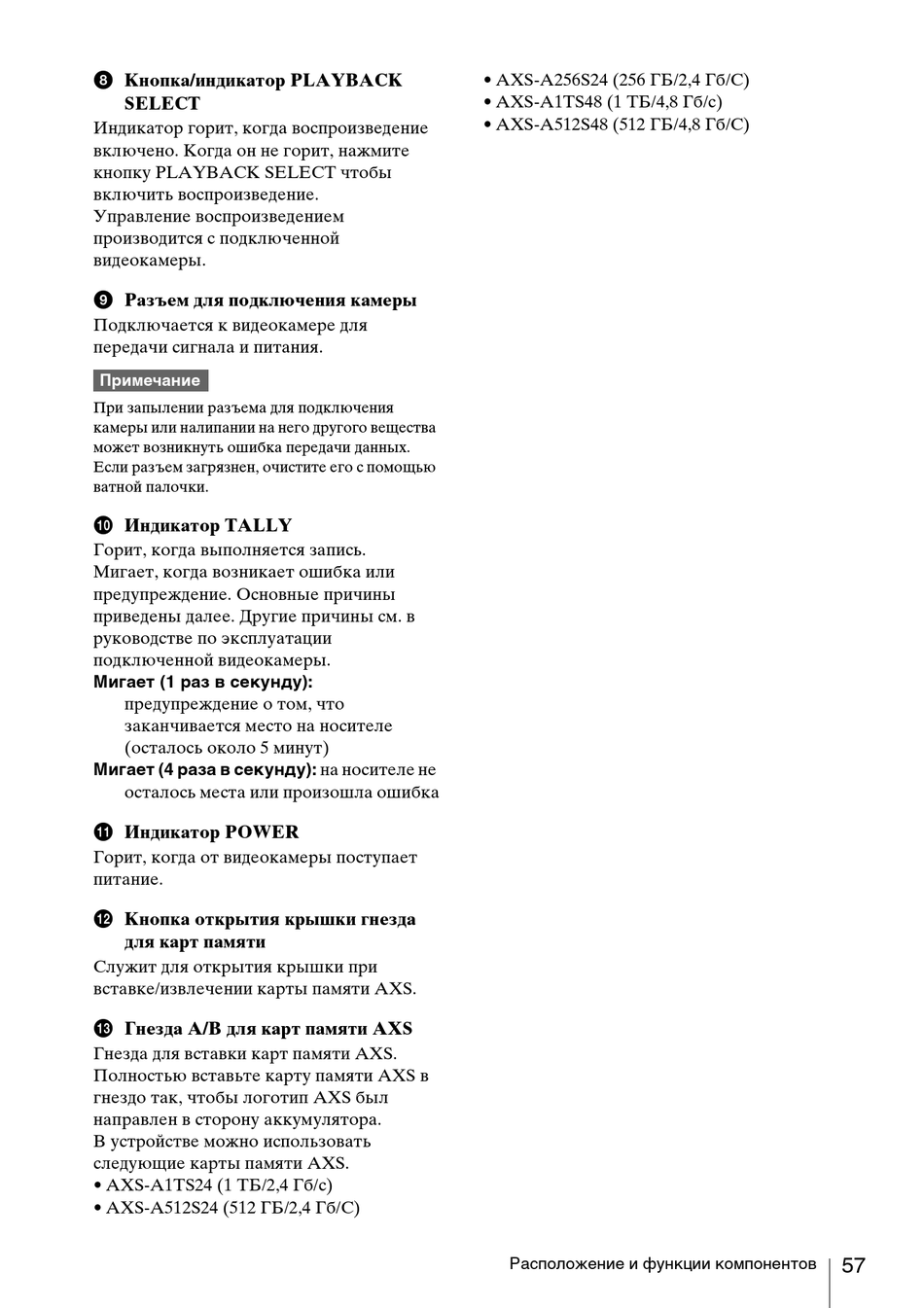

h Кнопка/индикатор PLAYBACK
SELECT
Индикатор горит, когда воспроизведение
включено. Когда он не горит, нажмите
кнопку PLAYBACK SELECT чтобы
включить воспроизведение.
Управление воспроизведением
производится с подключенной
видеокамеры.
i Разъем для подключения камеры
Подключается к видеокамере для
передачи сигнала и питания.
Примечание
При запылении разъема для подключения
камеры или налипании на него другого вещества
может возникнуть ошибка передачи данных.
Если разъем загрязнен, очистите его с помощью
ватной палочки.
j Индикатор TALLY
Горит, когда выполняется запись.
Мигает, когда возникает ошибка или
предупреждение. Основные причины
приведены далее. Другие причины см. в
руководстве по эксплуатации
подключенной видеокамеры.
Мигает (1 раз в секунду):
предупреждение о том, что
заканчивается место на носителе
(осталось около 5 минут)
Мигает (4 раза в секунду): на носителе не
осталось места или произошла ошибка
k Индикатор POWER
Горит, когда от видеокамеры поступает
питание.
l Кнопка открытия крышки гнезда
для карт памяти
Служит для открытия крышки при
вставке/извлечении карты памяти AXS.
m Гнезда A/B для карт памяти AXS
Гнезда для вставки карт памяти AXS.
Полностью вставьте карту памяти AXS в
гнездо так, чтобы логотип AXS был
направлен в сторону аккумулятора.
В устройстве можно использовать
следующие карты памяти AXS.
• AXS-A1TS24 (1 ТБ/2,4 Гб/с)
• AXS-A512S24 (512 ГБ/2,4 Гб/С)
• AXS-A256S24 (256 ГБ/2,4 Гб/С)
• AXS-A1TS48 (1 ТБ/4,8 Гб/с)
• AXS-A512S48 (512 ГБ/4,8 Гб/С)
Расположение и функции компонентов
57
