4

Rukovanje

4.1 Pregled poslužnih elemenata
Upravljački elementi su pristupačni nakon preklapanja
uvis gornjeg dijela (1) i preklapanjem prema dolje donjeg
dijela (2) poklopca uklopnog polja.
1
2

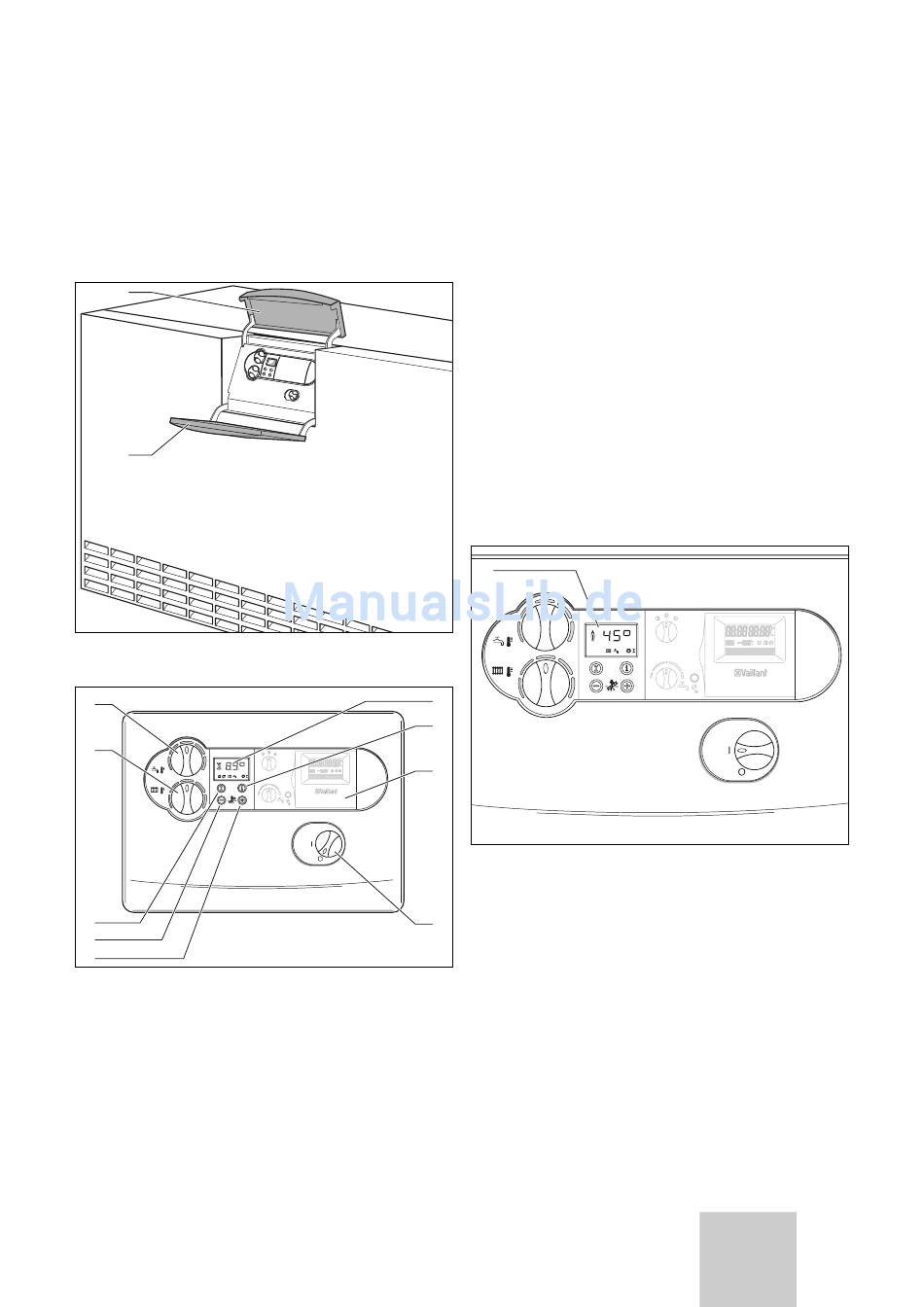

Sl.4.1 Otvaranje oplatnih vrata
9
8
7
6
5
Sl. 4.2 Poslužni elementi
Upute za rukovanje atmoCRAFT
Poslužni elementi imaju sljedeće funkcije:
1 Displej za prikaz trenutnog načina rada ili određenih
dodatnih informacija
2 Tipka »i« za pozivanje informacija
3 Ugradni regulator (pribor)
4 Glavna sklopka za uključivanje i isključivanje uređaja
5 Tipka »+« za listanje prikaza na displeju (za
instalatera kod radova na namještanju i traženja
grešaka);
Upit o trenutnoj temperaturi spremnika u normalnom
načinu rada, ako je spojen osjetnik spremnika
6 Tipka »-« za listati unatrag prikaze na displeju (za
instalatere kod radova na namještanju i traženja
grešaka)
7 Tipka »uklanjanje smetnji« za brisanje određenih
smetnji
8 Zakretna sklopka za namještanje temperature
grijanja polaznog voda
9 Zakretna sklopka za namještanje temperature
spremnika
Digitalni, informacijsko-analitički sustav (DIA-sustav)
1
1
2
3
Sl. 4.3 Displej DIA-sustava
Vaš uređaj je opremljen s digitalnim, informacijskim i
analitičkim sustavom (DIA-sustav). Ovaj sustav vam daje
4
informacije preko pogonskog stanja vašega uređaja i
pomaže vam kod otklanjanja smetnji.
U normalnom radu, uređaj će na displeju (1) od DIA-
sustava, prikazati trenutnu temperaturu grijanja
polaznog voda (na primjer 45 °C). U slučaju kvara, prikaz
temperature zamjenjuje pojedina šifra greške.
Odatle možete preko prikazanih simbola očitati sljedeće
informacije:
Rukovanje 4
HR 7
