4

Upravljanje

4.1

Pregled upravljalnih elementov

Upravljalni elementi so dostopni po dvigu navzgor
zgornjega dela (1) in po spustu navzdol spodnjega dela
(2) pokrova stikalne plošče.
1
2

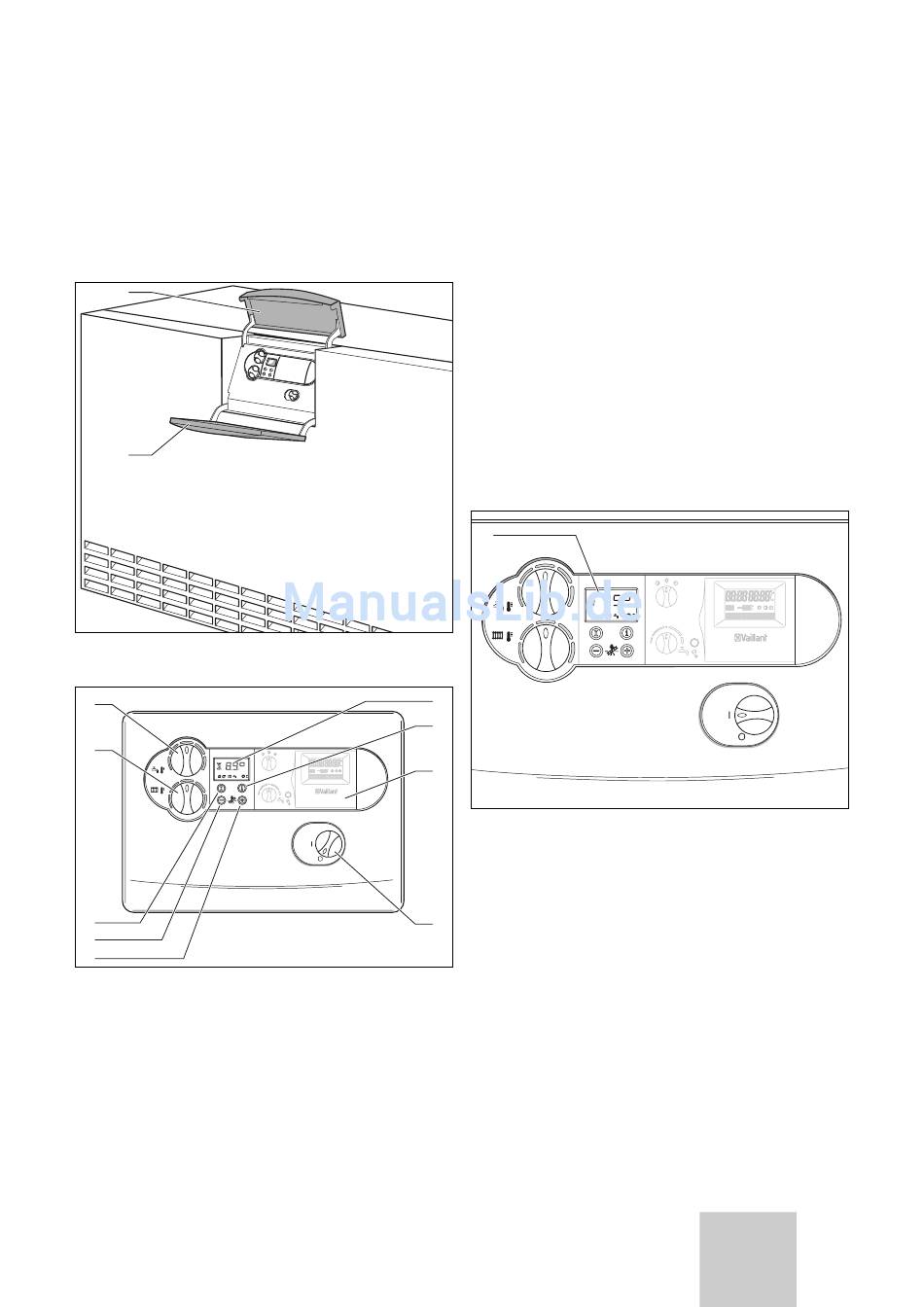

Sl. 4.1 Odpiranje vrat
9
8
7
6
5
Sl. 4.2 Upravljalni elementi
Navodilo za uporabo atmoCRAFT
Upravljalni elementi imajo sledeče funkcije:
1 Display za prikaz aktualne temperature, delovnega
načina in dodatnih informacij
2 Tipka "i" za priklic informacij
3 Vgrajeni regulator (oprema)
4 Glavno stikalo za vklop in izklop naprave
5 Tipka "+" za listanje naprej po displaynemu prikazu
(za strokovnjaka pri nastavitvah in iskanju napak)
Vpraševanje aktualne dejanske temperature
zbiralnika v normalnemu modulu, ko je priključeno
tipalo zbiralnika
6 Tipka "-" za listanje nazaj po displaynemu prikazu (za
strokovnjaka pri nastavitvah in iskanju napak)
7 Tipka "odpravljanje motenj" za sprostitev določene
napake
8 Vrtljivi gumb za nastavitev ogrevalne-dotočne
temperature
9 Vrtljivi gumb za nastavitev temperature zbiralnika
Digitalni sistem informacij in analize (DIA-sistem)
1
1
2
3
Sl. 4.3 Display DIA-sistema
Vaša naprava je opremljena s sistemom digitalne
informacije in sistema analize (DIA-sistem). Ta sistem
vam nudi informacije o delovnemu stanju vaše naprave
in pomaga pri odstranjevanju napak.
4
V normalnem delovanju naprave se na displayu (1) DIA-
sistema prikaže aktualna ogrevalna dotočna temperatura
(kot primer 45 °C). V primeru napake se namesto
temperature na displayu prikaže koda napake.
Iz tega sledeče lahko s prikazanimi simboli razberete
sledeče informacije:
Upravljanje 4
SI 7
