4 Obsluha
4.1 Přehled ovládacích prvků
Ovládací prvky jsou přístupné po vyklopení horní části
(1) a sklopení spodní části (2) krytu programovacího
panelu.
1
2

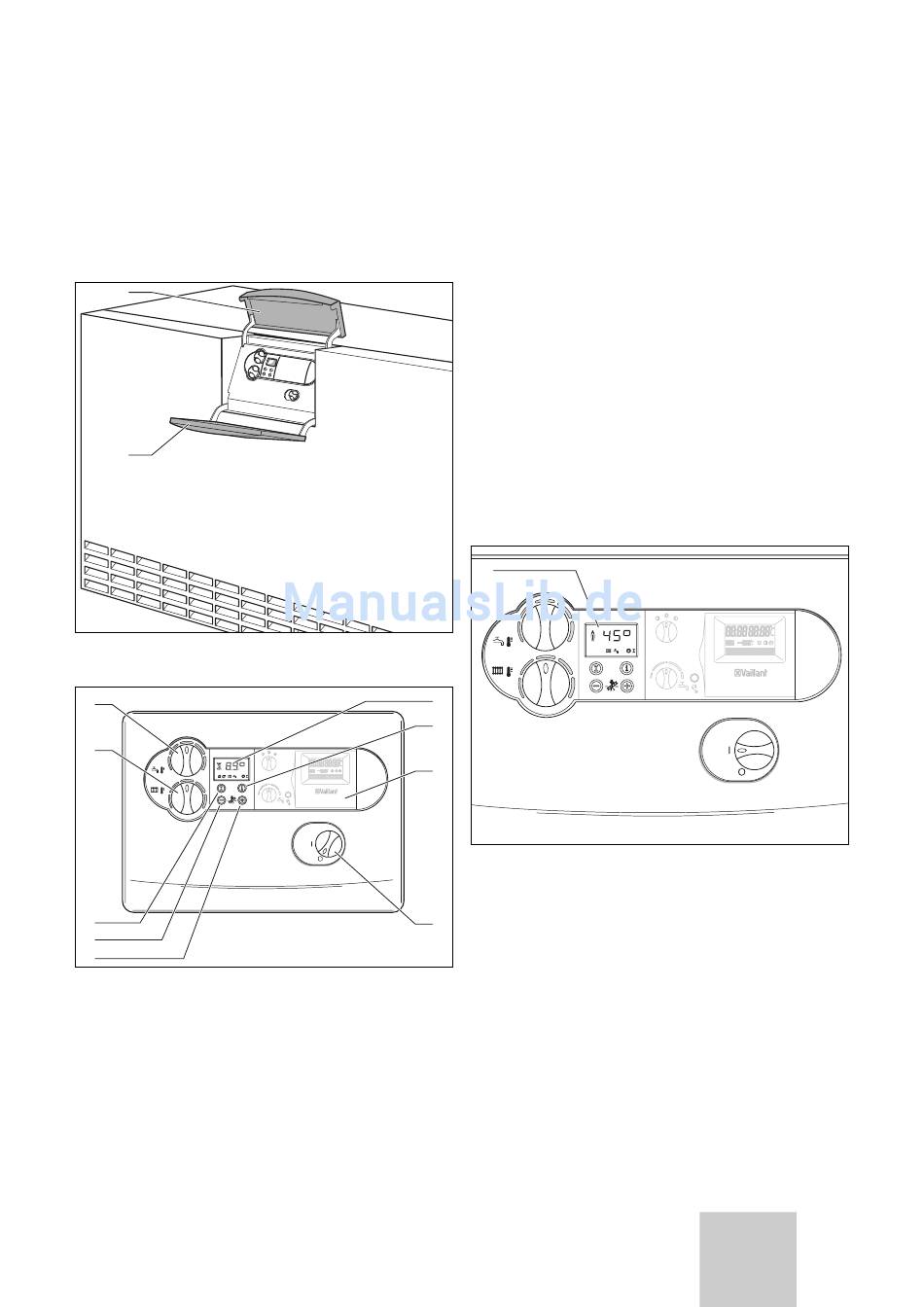

Obr. 4.1 Otevření dvířek v plášti
9
8
7
6
5
Obr. 4.2 Ovládací prvky
Návod k obsluze zařízení atmoCRAFT
Ovládací prvky mají následující funkce:
1 Displej k zobrazení aktuálního provozního režimu
nebo určitých doplňkových informací
2 Tlačítko „i" k vyvolání informací
3 Vestavěný regulátor s regulací podle venkovní teploty
(příslušenství)
4 Hlavní vypínač k zapnutí a vypnutí zařízení
5 Tlačítko „+" k listování zobrazením na displeji vpřed
(pro kvalifikovaného servisního technika při
nastavování a hledání závad nebo poruch);
zobrazení aktuální teploty v zásobníku v normálním
režimu při připojeném snímači teploty zásobníku.
6 Tlačítko „-" k listování zobrazením na displeji zpět
(pro kvalifikovaného servisního technika při
nastavování a hledání závad nebo poruch)
7 Tlačítko „Odstranění poruchy" k odblokováni určitých
poruch
8 Otočný knoflík k nastavení výstupní teploty topení
9 Otočný knoflík k nastavení teploty zásobníku
Digitální informační a analytický systém
(systém DIA)
1
1
2
3
Obr. 4.3 Displej systému DIA
Vaše zařízení je vybaveno digitálním informačním a
analytickým systémem (systém DIA). Tento systém uvádí
4
informace o provozním stavu zařízení a pomáhá při
odstraňování poruch.
V normálním provozu zařízení se na displeji (1) systému
DIA zobrazuje aktuální výstupní teplota topení
(v příkladu 45 °C). V případě závady je zobrazení teploty
nahrazeno příslušným poruchovým kódem.
Z dalších zobrazených symbolů lze vyčíst následující
informace:
Obsluha 4
CZ 7
