4 Obsługa
4.1 Przegląd elementów obsługi
Dostęp do elementów obsługi umożliwia podniesienie
górnej części (1) i opuszczenie dolnej części (2) pokrywy
panelu sterowania.
1
2

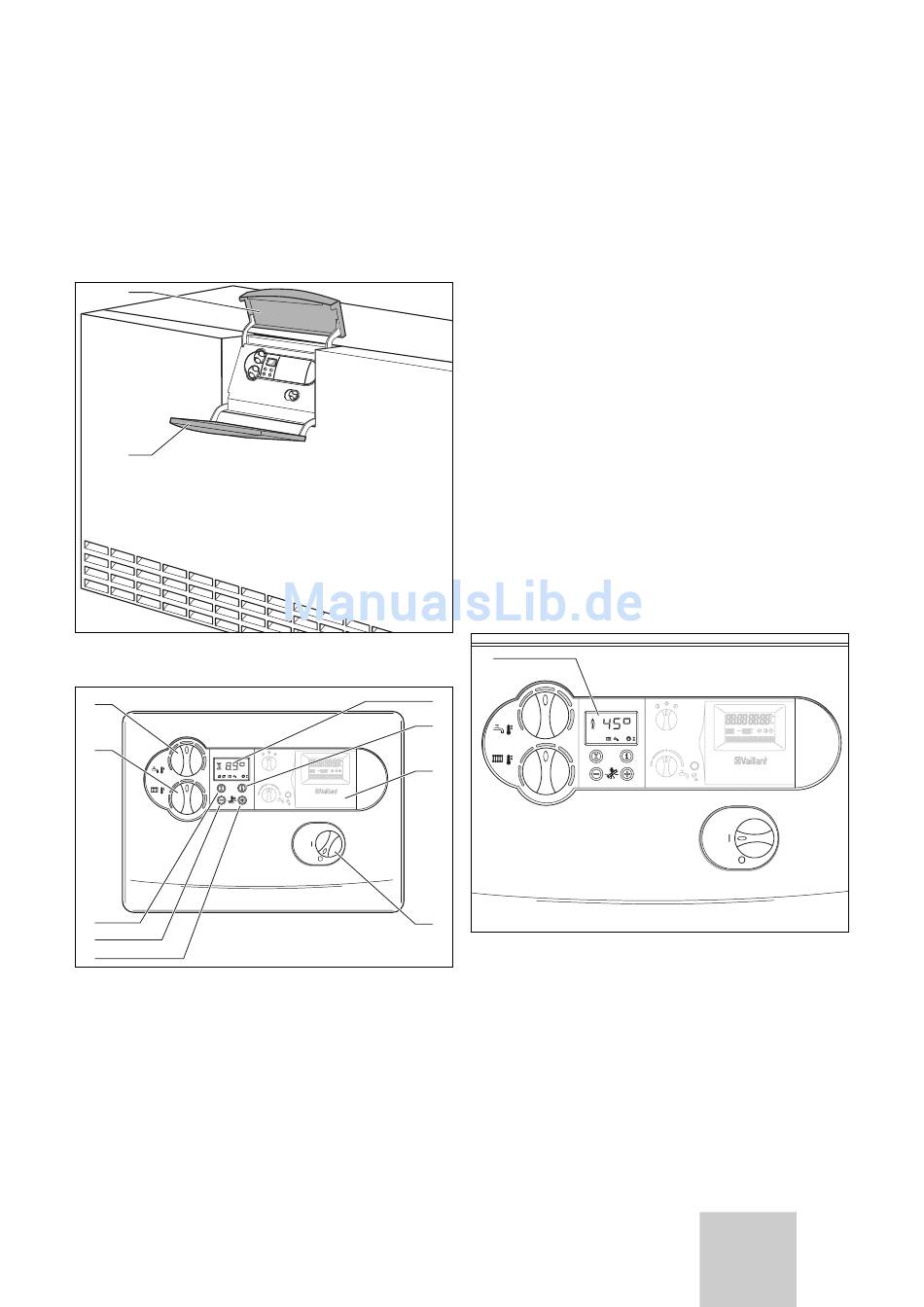

Rys. 4.1 Otwieranie drzwiczek obudowy
9
8
7
6
5
Rys. 4.2 Elementy obsługi
Instrukcja obsługi atmoCRAFT
Elementy obsługi mają następujące funkcje:
1 wyświetlacz do wskazywania aktualnego trybu pracy
lub wyświetlania informacji dodatkowych
2 przycisk „i" do wywoływania informacji
3 montowany regulator (wyposażenie)
4 wyłącznik główny służący do włączania i wyłączania
kotła
5 przycisk „+" do przewijania do przodu ekranów
wyświetlacza (przeznaczony dla autoryzowanego
instalatora przy wykonywaniu prac związanych
z nastawianiem kotła oraz lokalizacją usterek);
wyświetlanie aktualnej temperatury rzeczywistej
zasobnika w zwykłym trybie pracy, gdy podłączony
jest czujnik zasobnika
6 przycisk „-" do przewijania do tyłu ekranów
wyświetlacza (przeznaczony dla autoryzowanego
instalatora przy wykonywaniu prac związanych
z nastawianiem kotła oraz lokalizacją usterek)
7 przycisk „Kasowanie zakłócenia" do kasowania
określonych stanów awaryjnych
8 pokrętło do nastawiania temperatury zasilania obiegu
grzewczego
9 pokrętło do nastawiania temperatury wody
w zasobniku
Cyfrowy system informacyjno-analizujący
(system DIA)
1
1
2
3
4
Rys. 4.3 Wyświetlacz systemu DIA
Kocioł wyposażony jest w cyfrowy system informacyjno-
analizujący (system DIA). System ten informuje o stanie
pracy kotła oraz pomaga w usuwaniu zakłóceń.
Podczas normalnej pracy kotła wyświetlacz (1) systemu
DIA wskazuje aktualną wartość temperatury zasilania
obiegu grzewczego (na przykład 45 °C). W przypadku
wystąpienia usterki informacja o temperaturze zostaje
zastąpiona wyświetleniem kodu błędu.
Na podstawie wyświetlanych symboli można uzyskać
następujące informacje:
Obsługa 4
PL 7
