5) Verbinden Sie das Ladegerät mit dem Stromnetz.
6) Wenn der Ladevorgang abgeschlossen ist, trennen Sie zuerst das Ladegerät vom Stromnetz
bevor Sie die Verbindung zur Batterie kappen. Die Verbindung zum Fahrzeugchassis sollte
ebenfalls entfernt werden bevor Sie die Verbindung zur Batterie kappen.
Erklärung der Ladefunktion:
Das Ladegerät Alpha ist ideal für zyklische- und Standby-Ladung von wiederaufladbaren Bleiakkus.
Das Gerät arbeitet in drei verschiedenen Stufen. Eine LED-Anzeige mit drei verschiedenen Farben
zeigt Ihnen den Modus, in welchem sich das Ladegerät gerade befindet (siehe Erklärung auf der
nächsten Seite). Im Gegensatz zu anderen Ladegeräten arbeitet dieses Gerät mit Konstantstrom
im ersten Modus. Wenn die Batteriespannung während der Ladung auf die maximale zyklische
Spannung (14,7V) steigt, schaltet das Gerät nicht umgehend in den Standby-Modus. Stattdessen
startet eine Timerfunktion, während das Gerät in einem Modus konstanter Spannung (14,7V) ver-
bleibt, bis die gewählte Timer-Zeit (z.B. 2 Stunden) verstrichen ist. Wenn der Timer startet, ist die
Batterie im Normalfall zu ca. 80-95% geladen und kann bei Bedarf verwendet werden. Die Timer-
„Boost"-Periode stellt sicher, dass in die Batterie die verbleibenden 10-20% bis zur vollen Kapazität
in einer sehr kurzen Zeit eingespeist werden. Die LED-Anzeige wechselt dabei die Farbe von rot zu
gelb wenn der Timer startet, danach folgt ein weiterer Wechsel zu grün wenn die Timer-Periode vor-
rüber ist. An diesem Punkt wird das konstante Spannungs-Level auf einen sicheren Wert reduziert,
so dass die Batterie ohne das Risiko der Überladung auf unbegrenzte Zeit im Ladegerät verbleiben
kann (13,8V). Dies ist der Standby-Modus.
Das Ladegerät arbeitet hocheffizient durch „Flyback"-Technologie (>80%), wodurch eine Output-
leistung von 40W erzielt wird. Durch den sehr niedrigen Kriechverlust (<100uA) ist es möglich,
die Batterie mit dem Ladegerät über einen Zeitraum von mehr als sechs Monaten ohne Strom
verbunden zu lassen, ohne das die Batterie mehr als 0,4Ah von ihrer Kapazität verliert. Ein neuer
Ladezyklus beginnt, wenn der Ladestrom das konstante Stromlevel (z.B. 2,7A) erreicht. Dies ist
der Fall, wenn die Batteriespannung aufgrund eines angeschlossenen Verbrauchers abfällt. Das
Ladegerät wird daher Batterien, welche als Backup-System benutzt werden, automatisch bis zur
maximalen Kapazität aufladen.
14.7V
13.8V
2.7A

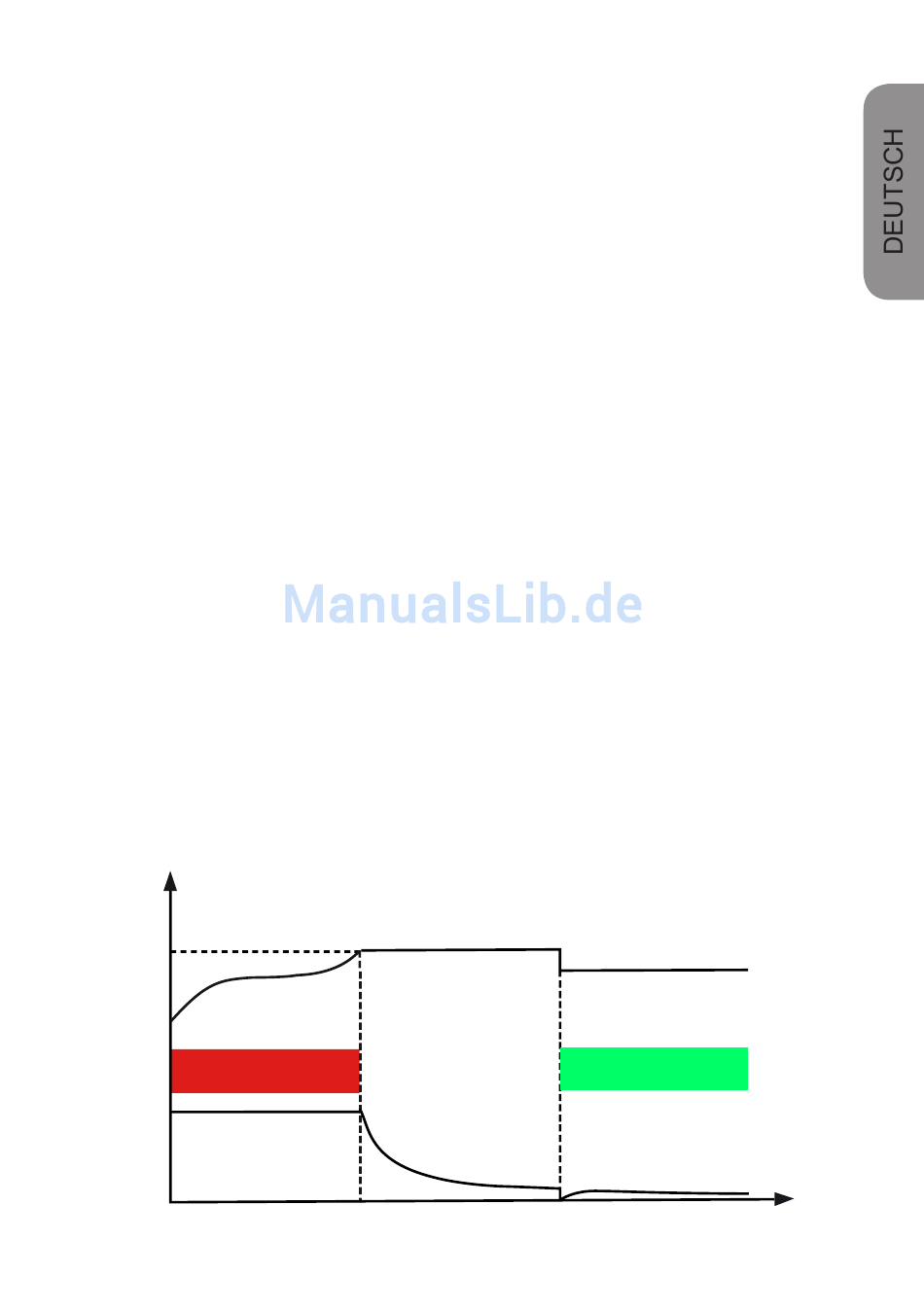

LADEDIAGRAMM

Timer-Modus

Rot
80%
Gelb
100%
Grün
Kapazität
13
