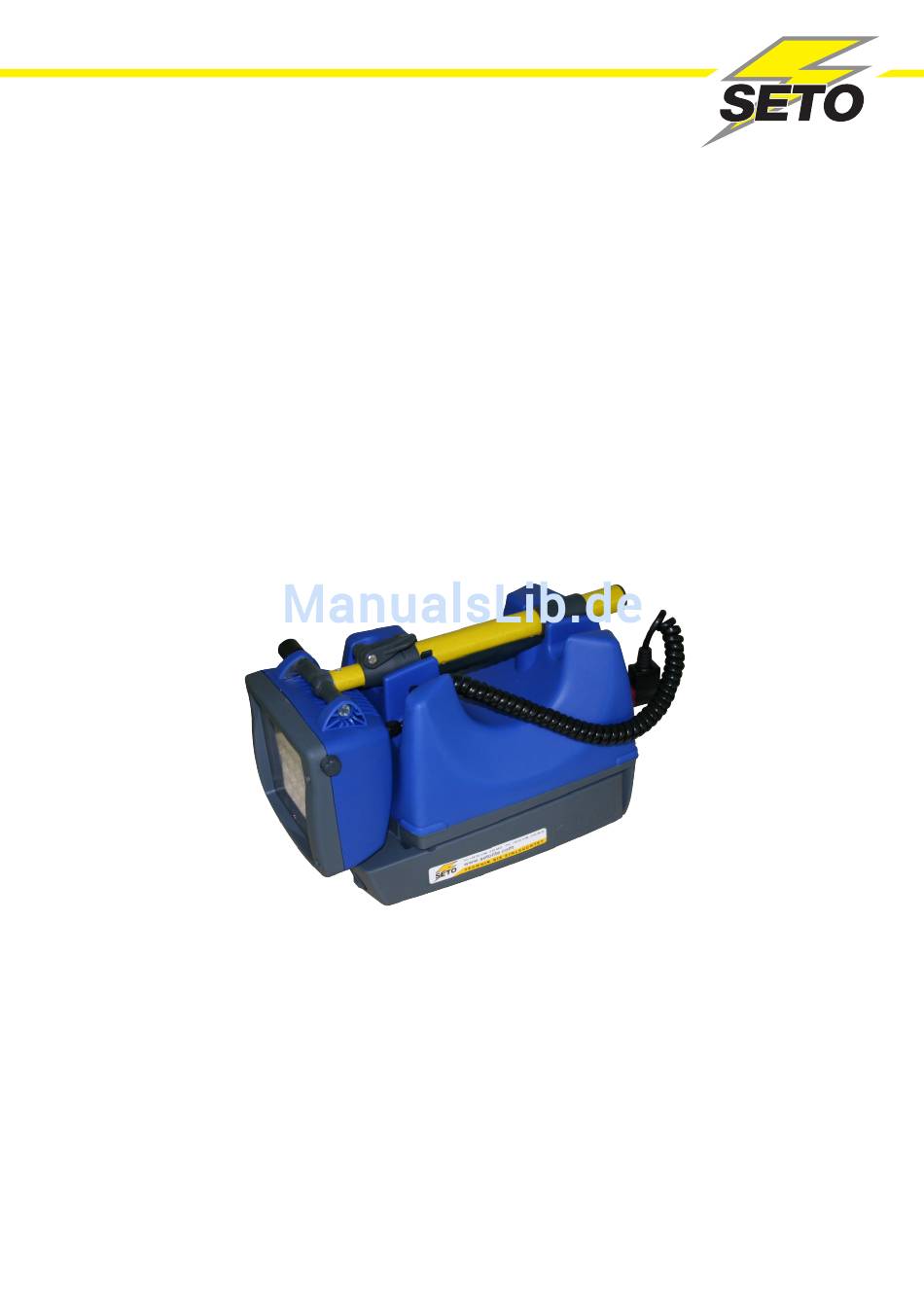

Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE

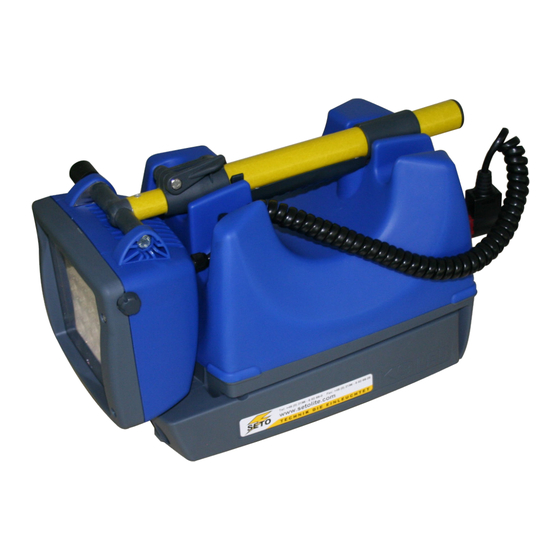

SETO POWER LED
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen
Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25
E-mail: info@setolite.de - Internet: www.setolite.com

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Setolite SETO POWER LED

Inhaltszusammenfassung für Setolite SETO POWER LED

  • Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE SETO POWER LED SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen Tel: +49 (0) 21 92 - 9 36 24-0 - Fax: +49 (0) 21 92 - 9 36 24-25 E-mail: info@setolite.de - Internet: www.setolite.com...

  • Seite 2: Inhaltsverzeichnis

    Batterie-Status-Anzeige Notizen Danke dass Sie die neue SETO POWER LED erworben haben. Dieses Produkt repräsentiert den neusten Stand der mobilen LED Technologie. Es wurde als nahezu wartungsfrei und robust ge- nug entworfen, um den harten Bedingungen eines rauen Arbeitsumfeldes gerecht zu werden. Die Einheit ist einfach zu handhaben, allerdings sollten Sie diese Hinweise beachten, um lange und problemlos mit dem Gerät arbeiten zu können...

  • Seite 3: Technische Highlights

    Technische Highlights Leistung Die SETO POWER LED verwendet 30 leistungsstarke 3Watt LEDs um ein strahlend weißes Licht zu erzeugen und eignet sich daher hervorra- gend für die Ausleuchtung von Arbeitsplätzen. Damit das Licht effizient genutzt und projiziert werden kann, wurde hier ein spezielles Linsenfeld geschaffen.

  • Seite 4: Notfall-System

    Anwender signalisiert, dass alles in Ordnung ist. Die LED zur Anzeige des Batteriestatus, neben dem Ein-Aus-Schalter, wird aufleuchten, um den Ladestatus des Gerätes anzuzeigen. Beachten Sie, dass Sie Ihre SETO POWER LED nach der Anwendung immer aufladen, um so die Haltbarkeit der Hochleistungsbatterie zu verlängern.

  • Seite 5: Bedienung - Hochentwickelte Eigenschaften

    Bedienung - Hochentwickelte Eigenschaften Um das Gerät einzuschalten, drücken Sie einfach den Ein-Schalter und das Licht strahlt mit 100% Helligkeit. Das Gerät ist bereit zur Anwendung. Die unten aufgelisteten Knöpfe erlauben noch wei- tere Einstellungen Batteriestatus Knopf 1 = Ein/Aus Knopf 2 = Modus Aufblinken, SOS, wechselndes Aufleuchten (zwischen den inneren und den äußeren LED-Reihen)

  • Seite 6: Sos Modus

    SOS Modus Das Gerät kann so eingestellt werden, dass die LEDs bei Bedarf in SOS-Folge aufleuchten. Um diesen Modus einzustellen, schalten Sie das Gerät ein und wählen Sie den gewünschten Grad der Helligkeit (8%, 25%, 50%, 75%, 100% oder 125%). Als nächstes drücken Sie zwei Mal den Modus- Schalter.

  • Seite 7: Anwendung Ihrer Seto Power Led

    Zusätzlich können die Leuchtenköpfe auch simultan betrieben werden oder ein zusätzli- ches 12V Gerät, wie beispielsweise ein Telefonladegerät, kann betrieben werden. Um ihre SETO POWER LED einsetzen zu können, versichern Sie sich vorher, dass der Stecker der Kopfleuchte in einer der beiden Steckdosen der Akku-Einheit eingesteckt ist. Der rote Verschluss- ring am Stecker sollte im Uhrzeigersinn gedreht werden, um zu verhindern, dass der Stecker ver- sehentlich gezogen wird.

  • Seite 8: Laufzeit

    Zeit geladen und eingesetzt werden. Das kann von großem Nutzen sein, wenn das Gerät als Notbeleuchtungsersatz verwendet wird, wie im Falle eines Stromausfalles. Es ist sinnvoll die SETO POWER LED nach jedem Einsatz wieder aufzuladen, selbst wenn sie nur für kurze Zeit verwendet wurde, denn die Batterie in einem halb oder vollkommen entladenen Zustand zu lassen, hat einen schädigenden Effekt auf die Haltbarkeit der Batterie.

  • Seite 9: Optionale Ausstattung

    Dies müssen Sie, falls gewünscht, bei der Bestellung bestätigen. Dies ist von Nutzen, wenn eine permanente Versorgung mit 12-24V/DC verfügbar ist oder wenn die Fahrzeug- batterie mehr als genug Kapazität hat, um die SETO POWER LED vollständig wieder aufzuladen. Zusätzlich kann das eingebaute Ladegerät die Umgebungstemperatur der Batterie messen und den Ladevorgang so anpassen, dass die Batterie auch bei Temperaturen außerhalb der normalen...

  • Seite 10: Fernbedienung

    Notbeleuchtungs-System. Aufbewahrung Wenn die SETO POWER LED für einen längeren Zeitraum ungenutzt bleibt oder das Gerät auf Lager gestellt wird, dann empfehlen wir Ihnen, den Stecker des Lampenkopfes von der Batterie zu trennen, um ein zufälliges Einschalten zu vermeiden. Danach kann das Gerät bis zu sechs Monate aufbewahrt werden, ohne geladen zu werden.

  • Seite 11: Fehlerbehebung

    Generator das Netzgerät lädt). Das Versorgungskabel sollte die angemessene Größe haben, um einen Spannungsabfall vom Netzgerät zur SETO POWER LED zu vermeiden. c. Die SETO POWER LED Batterie ist nicht verbunden – die Batterie war zu lange in einem entladenen Zustand, die Batterie muss ausgetauscht werden.

  • Seite 12: Ladegerät Alpha

    Ladegerät Alpha Bitte lesen Sie die Instruktionen sorgfältig durch bevor Sie das Ladegerät benutzen. - Dieses Produkt ist ausschließlich für den Gebrauch im Inneren; bitte setzten Sie es weder Wasser noch Staub aus. - Das Gerät darf nicht bedeckt werden (Staubtuch o.ä.) während es benutzt wird. Dadurch wird ein Überhitzen vermieden.

  • Seite 13: Timer-Modus

    5) Verbinden Sie das Ladegerät mit dem Stromnetz. 6) Wenn der Ladevorgang abgeschlossen ist, trennen Sie zuerst das Ladegerät vom Stromnetz bevor Sie die Verbindung zur Batterie kappen. Die Verbindung zum Fahrzeugchassis sollte ebenfalls entfernt werden bevor Sie die Verbindung zur Batterie kappen. Erklärung der Ladefunktion: Das Ladegerät Alpha ist ideal für zyklische- und Standby-Ladung von wiederaufladbaren Bleiakkus.
  • Seite 14 LED Statusanzeige Bulk Charge (Rot) - Das Ladegerät ist im Konstantstrom - Lademodus - Der Ladestrom ist auf dem Maximum (2,7A) - Die Batteriespannung ist niedriger als 14,7V Balancing Charge (Gelb) - Das Ladegerät ist im Timer Modus - Der Ladestrom des Geräts ist kleiner als das Maximum (<2,7A) GELB - Der Ladestatus der Batterie ist im Normalfall zwischen 80 und 95% wenn die LED-Anzeige auf Gelb wechselt...

  • Seite 15: Technische Daten

    Technische Daten SETO POWER LED Elektrische Daten Eingangsspannung 12 V AC Bemessungsstrom 2,7 A Lichttechnische Daten Leuchtmittel 30 x High Power LED Lichttstrom ca. 100% = 4000 lm = 2000 lm = 1000 lm = Signal Farbtemperatur ca. 6500 °K Lebensdauer ca.
  • Seite 16 Technical Data Notes Thank you for purchasing the all new SETO POWER LED. This product design represents the latest technology in LED portable lighting and is designed to be virtually maintenance free and robust enough to deal with the rigours of a harsh work environment.

  • Seite 17: Technical Highlights

    Technical Highlights Performance The SETO POWER LED uses 30 high power 3 Watt LED’s to produce a crisp white light ideal in a working environment. To efficiently harness and project the light this unit has a bespoken lens array with the addition of an infinitely variable focusing system.

  • Seite 18: Emergency System

    LED close to the on/off switch will illuminate to show the units state of charge. Always remember to put your SETO POWER LED on charge after use to prolong the life of the high capacity rechargeable battery.

  • Seite 19: Operation - Advanced Features

    Operation – Advanced Features To use the unit simply press the on button and the light will come on to 100% power/brightness and is ready for use, the additional buttons listed below allow other features to be accessed. Battery comms Button 1 = on/off Button 2 = Mode Flashing, SOS, Alternate flashing...

  • Seite 20: Sos Mode

    LED’s to be run. Battery Status Indication A low battery warning with cut off function is included with your SETO POWER LED to prevent deep discharging the high performance cyclic SLA battery. Deep discharging can lead to premature failure, inability to be recharged and / or poor duration.

  • Seite 21: Using Your Seto Power Led

    The SETO POWER LED can be set up in two basic modes. Torch mode allows the user to carry the unit with the extension arm and head folded down and locked in position.

  • Seite 22: Run Times

    All the chargers supplied show a combination of lights to indicate each point of the charging process, for more details on charging please see the separate instructions included with the charger. Note always charge your SETO POWER LED in a dry well ventilated environment away from minors. Plug charger into spare...

  • Seite 23: Optional Equipment

    SETO POWER LED to pre- vent further discharge. The onboard vepac charging system can also be configured to ignore the vehicle battery protect system, please confirm this at point of ordering.

  • Seite 24: Remote Control

    Storage If the SETO POWER LED is to be left unused for an extended period of time or the unit is to be put into storage we advise you disconnect the light head plug from the battery unit to prevent any accidental switch on.

  • Seite 25: Troubleshooting

    Supply cable must be adequate size to prevent voltage drop from the supplying battery to the SETO POWER LED charging lead. c) The SETO POWER LED internal battery is not connected – battery has been left too long in a dischar- ged state, the battery will need replacing.

  • Seite 26: Alpha Charger

    Alpha Charger Read these instructions before using the charger - This product is for indoor use only. Do not expose water or dust. - To avoid overheating, the charger must not be covered whilst in use - The 12V charger is designed for with 12V lead acid batteries (6 cells). For safety reasons some battery types must be of minimum 11Ah capacity if used with this charger.
  • Seite 27 Explanation of the charging function The Alpha is the ideal charger for both cyclic and standby charge of rechargeable Lead Acid Batteries. The charger works in three different modes. A LED-indicator with three different colours shows the mode that the charger is in (see more detailed illustration / explanation on next page). Unlike so called <<taper chargers>>, this model charges with a constant current in the first mode.
  • Seite 28 LEDs INDICATE FOLLOWING CHARGE STATUS Bulk Charge - The charger is in constant current mode - Charge current is maximum (e.g. 2.7A). - The battery voltage is lower than the bulk voltage level (e.g. <14.7V) Balancing Charge - The charger is in timer mode. YELLOW - Charger current is less than maximum (e.g.

  • Seite 29: Technical Data

    Technical Data SETO POWER LED Electrical Data Voltage 12 V DC Rated current 2,7 A Photometric Data Illuminant 30 x High Power LED Luminous flux approx. 100% = 4000 lm = 2000 lm = 1000 lm = signal lighting Colour temperature approx.
  • Seite 30 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schrift- licher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
