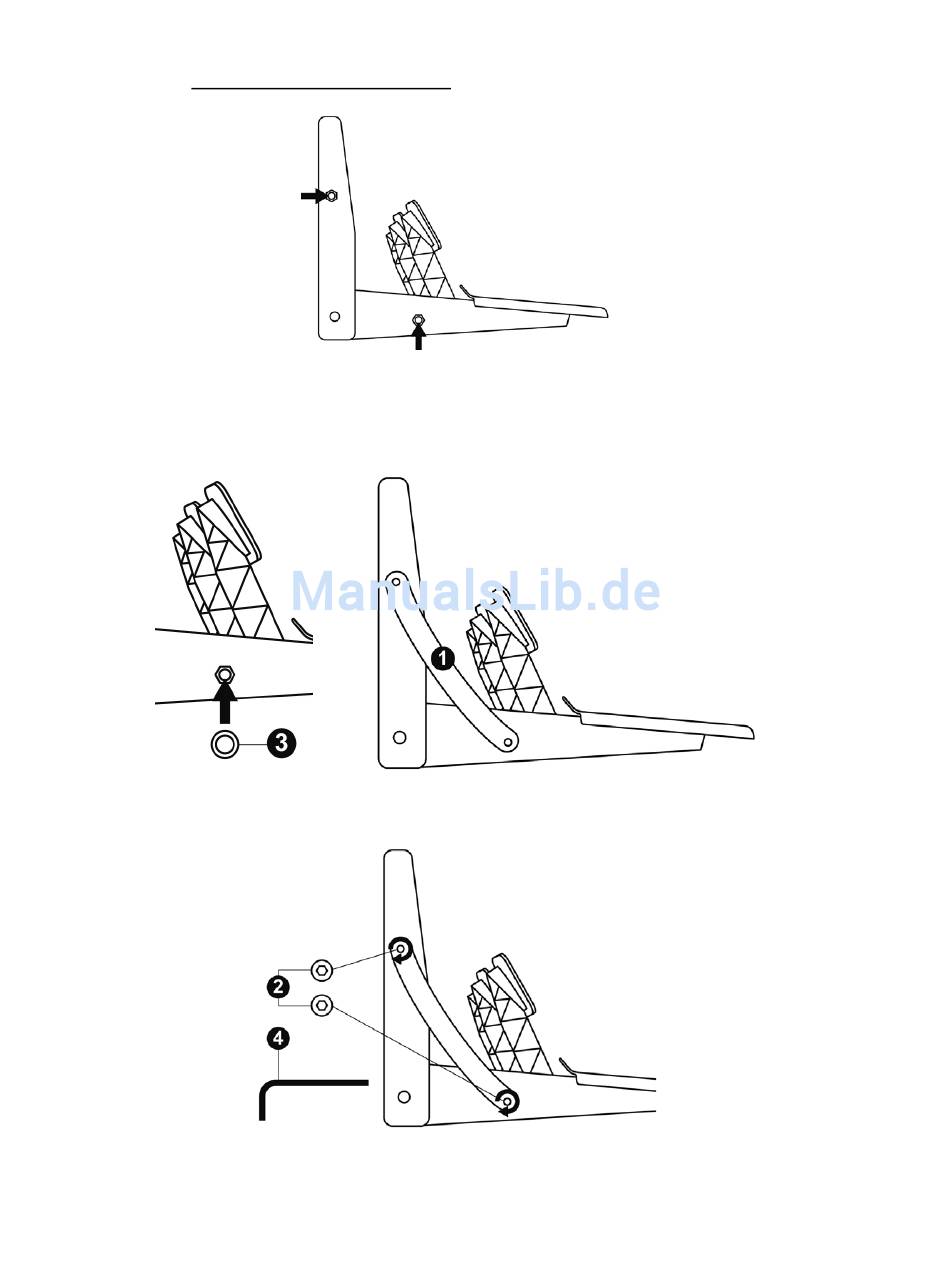

MONTAGE DER BEIDEN SEITENBÖGEN (1)
Positionen der beiden seitlichen Schraubgewinde (ein oberes und ein unteres) am Pedalset, um die
beiden Seitenbögen (1) zu montieren:
- Setzen Sie eine der Kunststoffscheiben (3) auf das Schraubengewinde am unteren Teil des
Pedalsets.
- Setzen Sie einen der Bögen (1) passgenau auf das Schraubengewinde im oberen Teil des
Pedalsets und das andere auf die Kunststoffscheibe (3) im unteren Teil.
- Befestigen Sie den Bogen (1) mittels zweier M8-Typ Innensechskantschrauben (2). Benutzen Sie
dazu den 6 mm Inbusschlüssel (4) und drehen die Schrauben im Uhrzeigersinn ein.
- Wiederholen Sie diesen Vorgang an der anderen Seite des Pedalsets, um auch den zweiten
Seitenbogen zu montieren.
Sie können nun mit dem Spielen loslegen!
6/17
