Seite 50 FÜR XBOX ONE Benutzerhandbuch WARNUNG: Um zu gewährleisten, daß Ihr TX Racing Wheel mit Spielen für die XBOX ONE korrekt funktioniert, ist es eventuell erforderlich die automatischen Aktualisierungen für das Spiel zu installieren (verfügbar wenn Ihre Konsole mit dem Internet verbunden ist). 1/24...
Seite 51: Technische Spezifikationen
4 Multidirektionales D-Pad Feststellschraube) 5 Button (3 Positionen) 10 Befestigungssystem 6 MODE-Button + Rot/Grün Leuchtanzeige 11 Feststellschraube aus Metall 12 Thrustmaster Quick Release 15 USB-Kabel und Stecker des Rennlenkrads 13 Kontroller-Kopplung (zur Kinect™- 16 Getriebe-Anschluss Erkennung) (separat erhältlich, noch nicht erhältlich)
Seite 52 ANSCHLUSS DES RENNLENKRADS AN DAS STROMNETZ: BITTE SORGFÄLTIG LESEN Der Stromanschluss ihres Rennlenkrads variiert je nach Land in dem sie ihr Gerät erworben haben. Der Stromanschluss kann folgendermaßen sein: Intern mit: * einer Netzstromanschluss-Buchse in der Lenkerbasis vom Typ A und einem 220-240V Stromkabel = ausschließlich nur mit 220-240V Netzspannung zu verwenden.
Seite 53 * Vermeiden Sie auf jeden Fall Staubbildung an den Lüftungsschlitzen. Benutzen Sie aus Sicherheitsgründen das Pedalset niemals barfuß oder in Socken. THRUSTMASTER ® ÜBERNIMMT KEINERLEI HAFTUNG BEI VERLETZUNGEN DURCH EINSATZ DES PEDALSETS OHNE SCHUHE. Warnung - Verletzungen durch Force Feedback und wiederholte Bewegungen Spielen mit einem Force-Feedback-Lenkrad kann Muskel- oder Gelenkschmerzen verursachen.
Seite 54 Warnung - Verletzungen durch Force Feedback und wiederholte Bewegungen (Fortsetzung) * Wenn Sie wieder zu spielen beginnen und die oben beschriebenen Symptome oder Schmerzen weiter bestehen, unterbrechen Sie das Spiel und konsultieren Sie Ihren Arzt. * Außerhalb der Reichweite von Kindern aufbewahren. * Lassen Sie immer beide Hände während des Spielens am Lenkrad positioniert, ohne dieses völlig loszulassen.
Seite 55 Achtung – Quetschgefahr am Pedalset während des Spielens * Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite. * Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.
Seite 56: Montage Des Rennlenkrads Auf Die Basis
Basisanschluss (1): Pfeil zeigt nach oben Rennlenkradanschluss (2): Pfeil zeigt nach oben Sind die Anschlüsse korrekt positioniert, drehen Sie einfach den Thrustmaster Quick Release (12) Ring des Gerätes entgegen dem Uhrzeigersinn, während Sie das Rennlenkrad (2) in Position halten. Drehen Sie dann den Ring soviel Sie können. Um dies zu bewerkstelligen, halten Sie den Ring in Position und drehen das Rennlenkrad im Uhrzeigersinn.
Seite 57 BEFESTIGEN DES RENNLENKRADS Befestigen Sie das Rennlenkrad auf einem Tisch oder Schreibtisch 1. Plazieren Sie den Lenker auf einem Tisch oder einer anderen waagerechten, ebenen und stabilen Oberfläche. 2. Stecken Sie die Befestigungsschraube (11) in das Befestigungssystem (10). Ziehen Sie dann die Schraube entgegen dem Uhrzeigersinn im Schraubgewinde (9) unterhalb des Lenkers, bis das Gerät sicher und perfekt stabil auf der Oberfläche montiert ist.
Seite 58 MONTAGE / RICHTUNG ABMONTIEREN Montieren: Drehen der Schraube entgegen dem Uhrzeigersinn Abmontieren: Drehen der Schraube im Uhrzeigersinn 9/24...
Seite 59 Montage der Basis des Rennlenkrads in einem Cockpit 1. Plazieren Sie die Basis des Rennlenkrads auf der Cockpit-Ablage. 2. Drehen Sie zwei M6 Schrauben (nicht enthalten) durch die Cockpit-Ablage und führen diese in die beiden kleinen Schraubgewinde unterhalb des Rennlenkrads ein. Achtung: Die Länge der Schrauben sollte die Dicke der Ablage plus zusätzlich 12 mm nicht überschreiten.
Seite 60: Upgrading Der Firmware Des Rennlenkrads
Um die aktuelle Version der Firmware Ihres Rennlenkrads anzuzeigen und ob ein Upgrade eventuell verfügbar ist, rufen Sie auf Ihrem PC die Website http://ts.thrustmaster.com auf. In der Sektion Updates and downloads klicken Sie bitte auf Xbox One / Wheels / TX Racing Wheel. Wählen Sie dann Driver / Firmware und folgen der Anleitung, die die Prozedur zum Herunterladen und zur Installation beschreibt.
Seite 61: Kontroller-Kopplung
Falls Ihr Rennlenkrad und das Pedalset nicht ordnungsgemäß funktionieren oder die Kalibrierung nicht korrekt zu sein scheint: Schalten Sie Ihre Konsole aus. Trennen Sie das Rennlenkrad komplett von der Konsole. Schließen Sie die Kabel (auch Netz- und Pedalset-Kabel) erneut an. Starten Sie dann Ihre Konsole und das Spiel neu. KONTROLLER-KOPPLUNG (13) Um die korrekte Erkennung Ihres Rennlenkrads zu gewährleisten, muß...
Seite 62: Mode-Button Und Leuchtanzeige
Um mehr über den MODE-Button und die Leuchtanzeige zu erfahren, besuchen Sie bitte die Website http://ts.thrustmaster.com. In der Sektion Updates and downloads klicken Sie bitte auf Xbox One / Wheels / TX Racing Wheel und wählen dann Manual / Help file.
Seite 63 14/24...
Seite 64: Technische Merkmale
TECHNISCHE MERKMALE 1 Metallhalterung für den konischen Stop 4 2.5 mm Inbusschlüssel (inklusive) 5 Positions-Stellmutter für konischen Stop (standardmäßig nicht montiert) 2 Konischer Stop 3 Befestigungsschraube für Metallträger 6 Pedalstange 8 Pedalkopf aus Metall 7 Plastik-Halterung 15/24...
Seite 65 Sie später etwas nachlesen müssen. Benutzen Sie das Pedalset aus Sicherheitsgründen niemals barfuß oder wenn Sie nur Socken tragen. THRUSTMASTER® LEHNT JEDWEDE HAFTUNG IM FALLE EINER VERLETZUNG DURCH DAS PEDALSET DURCH NUTZUNG DESSELBEN OHNE SCHUHWERK AB. Achtung – Quetschgefahr am Pedalset während des Spielens * Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.
Seite 66: Automatische Kalibrierung Der Pedale
AUTOMATISCHE KALIBRIERUNG DER PEDALE WICHTIG: - Trennen oder verbinden Sie das Pedalset niemals von/mit der Basis, wenn diese an die Konsole oder den PC angeschlossen ist oder während des Spielverlaufs, um Kalibrierungsprobleme zu vermeiden. = Schließen Sie das Pedalset immer an das Lenkrad an, bevor dieses mit einer Konsole oder einem PC verbunden wird.
Seite 67 ANPASSEN DES PEDALSETS Jedes der drei Pedale umfaßt: - Einen Metallkopf (8) mit mehreren Bohrungen (neun für das Gas – sechs für die Bremse – sechs für die Kupplung). - Eine Plastik-Halterung (7) mit vier Bohrungen, die zwischen dem Kopf und der Stange plaziert wird. - Eine Pedalstange (6) mit zwei Bohrungen.
Seite 68 Anpassen des ZWISCHENRAUMES der drei Pedale - Benutzen Sie den beigelegten 2,5 mm Inbusschlüssel (4), um die beiden Schrauben, die den Pedalkopf aus Metall (8) und dessen Plastik-Halterung (7) halten, loszuschrauben. - Wählen Sie Ihre bevorzugte Position (mehr links, in der Mitte oder mehr nach rechts) und setzen dann die Schrauben wieder ein.
Seite 69 Montage des konischen Stops (“CONICAL RUBBER BRAKE” Mod) Die Modifizierung (oder “Mod”) ist nicht unbedingt erforderlich und ist standardmäßig nicht montiert. Das bedeutet, daß die Bremse auch ohne diese Mod bestens funktioniert. Diese Mod verschafft Ihnen ein anderes Gefühl und einen anderen Widerstand beim Bremsen. Es liegt bei Ihnen, diese nach Ihrem Belieben zu montieren.
Seite 70 - Benutzen Sie den beigefügten 2.5 mm Inbusschlüssel (4), um die Einheit mittels der Befestigungsschraube (3) und dem kleinen Schraubgewinde an der Unterseite des Pedalsets zu montieren. Die “CONICAL RUBBER BRAKE” Mod ist nun montiert! Anpassen des HUBS und der STÄRKE des Widerstands der Bremse Durch leichtes Losdrehen der Mutter (5) können Sie den Bremswiderstand verstärken, indem Sie den konischen Stop (2) näher an die Rückseite der Bremspedalstange herausdrehen (falls nötig, verwenden Sie einen 14-mm-Maulschlüssel oder eine Zange, um die Mutter in der gewählten Position wieder...
Seite 71 Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt...
Seite 72: Technischer Support
(einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab.
Seite 73 COPYRIGHT © Guillemot Corporation S.A. 2017. Alle Rechte vorbehalten. Thrustmaster ist ein eingetragenes ® Warenzeichen der Guillemot Corporation S.A. Alle anderen Handelsmarken sind im Besitz Ihrer jeweiligen Eigentümer. Illustrationen nicht verbindlich. Inhalte, Design und Spezifikationen können ohne vorherige Ankündigung geändert werden und können von Land zu Land unterschiedlich sein. Hergestellt in China.
Seite 266 XBOX ONE ‫ﺧﺎﺻﺔ ﺑـ‬ ‫ﺩﻟﻳﻝ ﺍﻟﻣﺳﺗﺧﺩﻡ‬ :‫ﺗﺣﺫﻳﺭ‬ ‫ﺗﻌﻣﻝ ﺑﺷﻛﻝ ﺻﺣﻳﺢ‬ ‫ﻟﻠﺗﺄﻛﺩ ﻣﻥ ﺃﻥ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫، ﻗﺩ ﻳ ُ ﻁﻠﺏ ﻣﻧﻙ ﺗﺛﺑﻳﺕ ﺍﻟﺗﺣﺩﻳﺛﺎﺕ ﺍﻟﺗﻠﻘﺎﺋﻳﺔ ﻟﻸﻟﻌﺎﺏ‬ ‫ﻣﻊ ﺃﻟﻌﺎﺏ‬ XBOX ONE .(‫)ﺗﺗﻭﻓﺭ ﻋﻧﺩ ﺗﻭﺻﻳﻝ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ ﻓﻲ ﺍﻷﻟﻌﺎﺏ ﺑﺎﻹﻧﺗﺭﻧﺕ‬ 24\1...
Seite 267 ‫ﺛﻼﺙ ﺿﻌﻳﻥ‬ ‫ﺯﺭ‬ ‫)ﺍﻟﻭﺿﻊ( + ﺿﻭء ﻣﺅﺷﺭ ﺃﺣﻣﺭ/ﺃﺧﺿﺭ‬ MODE ‫ﺯﺭ‬ ‫ﻟﻌﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫ﻛﺎﺑﻝ ﻭﻣﻭﺻﻝ‬ Thrustmaster Quick Release Kinect™ ‫ﻣﻭﺻﻝ ﺻﻧﺩﻭﻕ ﺍﻟﺗﺭﻭﺱ‬ ‫)ﻻﻛﺗﺷﺎﻑ‬ ‫ﺍﻗﺗﺭﺍﻥ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ‬ (‫)ﻳﺑﺎﻉ ﺑﺷﻛﻝ ﻣﻧﻔﺻﻝ، ﺇﺻﺩﺍﺭ ﻗﺎﺩﻡ‬ ((‫ﻣﻭﺻﻝ ﺍﻟﻁﺎﻗﺔ ﺍﻟﺭﺋﻳﺳﻳﺔ )ﺍﻟﻧﻭﻉ )ﺃ( ﺃﻭ )ﺏ‬ (‫)ﻳﺧﺗﻠﻑ ﻣﻥ ﺑﻠﺩ ﻵﺧﺭ‬...
Seite 268 ‫= ﻳﺮﺟﻰ‬ ‫ﺗﻮﺻﻴﻞ ﻋﺠﻠﺔ اﻟﺴﺒﺎق ﺑﻤﺼﺪر اﻟﻄﺎﻗﺔ اﻟﺮﺋﻴﺴﻲ‬ !‫اﻟﻘﺮاءة ﻗﺒﻞ اﻟﻤﺘﺎﺑﻌﺔ‬ .‫ﻳﺧﺗﻠﻑ ﻣﺻﺩﺭ ﻁﺎﻗﺔ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﺍﻟﺧﺎﺻﺔ ﺑﻙ ﻁﺑ ﻘ ً ﺎ ﻟﻠﺑﻠﺩ ﺍﻟﺗﻲ ﺍﺷﺗﺭﻳﺕ ﻣﻧﻬﺎ ﺟﻬﺎﺯﻙ‬ :‫ﻳﻣﻛﻥ ﺃﻥ ﻳﻛﻭﻥ ﻣﺻﺩﺭ ﺍﻟﻁﺎﻗﺔ ﺍﻟﺭﺋﻳﺳﻲ‬ :‫ﺩﺍﺧﻠﻲ، ﻣﻊ‬ ‫ﻭﺣﺩﺓ ﻣﺻﺩﺭ ﻁﺎﻗﺔ ﺗﻭﺟﺩ ﻣﺑﺎﺷﺭ ﺓ ً ﻓﻲ ﻗﺎﻋﺩﺓ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ، ﺑﻣﻭﺻ‬ (‫ﻝ...
Seite 269 ‫ﻷﺳﺑﺎﺏ ﺗﺗﻌﻠﻖ ﺑﺎﻟﺳﻼﻣﺔ، ﻻ ﺗﺳﺗﺧﺩﻡ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ ﺑﻘﺩﻡ ﻋﺎﺭﻳﺔ ﺃﻭ ﺃﺛﻧﺎء ﺍﺭﺗﺩﺍء‬ .‫ﺟﻭﺍﺭﺏ ﻓﻘﻁ‬ ® ‫ﺃﻱ ﻣﺳﺋﻭﻟﻳﺔ ﻓﻲ ﺣﺎﻟﺔ ﻭﻗﻭﻉ ﺇﺻﺎﺑﺎﺕ ﻧﺎﺗﺟﺔ ﻋﻥ‬ THRUSTMASTER ‫ﻻ ﺗﺗﺣﻣﻝ‬ .‫ﺍﺳﺗﺧﺩﺍﻡ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ ﺑﺩﻭﻥ ﺣﺫﺍء‬ ‫ﺍﻹﺻﺎﺑﺎﺕ ﺍﻟﻧﺎﺗﺟﺔ ﻋﻥ ﻗﻭﺓ ﺭﺩ ﺍﻟﻔﻌﻝ ﻭﺍﻟﺣﺭﻛﺎﺕ ﺍﻟﻣﺗﻛﺭﺭﺓ‬ –...
Seite 270 (‫ﺍﻹﺻﺎﺑﺎﺕ ﺍﻟﻧﺎﺗﺟﺔ ﻋﻥ ﻗﻭﺓ ﺭﺩ ﺍﻟﻔﻌﻝ ﻭﺍﻟﺣﺭﻛﺎﺕ ﺍﻟﻣﺗﻛﺭﺭﺓ )ﻣﺟﻣﻭﻋﺔ‬ – ‫ﺗﺣﺫﻳﺭ‬ .‫* ﺇﺫ ﺍﺳﺗﻣﺭﺕ ﺍﻷﻋﺭﺍﺽ ﺃﻭ ﺍﻷﻟﻡ ﺍﻟﻣﺷﺎﺭ ﺇﻟﻳﻪ ﺃﻋﻼﻩ ﻋﻧﺩ ﺑﺩء ﺍﻟﻠﻌﺏ ﻣﺭﺓ ﺃﺧﺭﻯ، ﻓﺗﻭﻗﻑ ﻋﻥ ﺍﻟﻠﻌﺏ ﻭﺍﺳﺗﺷﺭ ﻁﺑﻳﺑﻙ‬ .‫ﻣﺗﻧﺎﻭﻝ ﺃﻳﺩﻱ ﺍﻷﻁﻔﺎﻝ‬ ‫* ﺗﺣﻔﻅ ﺑﻌﻳ ﺩ ًﺍ ﻋﻥ‬ .‫* ﺃﺛﻧﺎء ﺍﻟﻠﻌﺏ، ﺍﺗﺭﻙ ﻛﻠﺗﺎ ﻳﺩﻳﻙ ﺩﺍﺋﻣ ً ﺎ ﻓﻲ ﻣﻭﺿﻊ ﺻﺣﻳﺢ ﻋﻠﻰ ﻋﺟﻠﺔ ﺍﻟﻘﻳﺎﺩﺓ ﺩﻭﻥ ﺗﻣﺭﻳﺭﻫﺎ ﻣﻧﻬﺎ ﺑﺷﻛﻝ ﻛﺎﻣﻝ‬ .‫* ﺃﺛﻧﺎء...
Seite 271 ‫ﺧﻁﺭ ﺍﻟﺿﻐﻁ ﺍﻟﺷﺩﻳﺩ ﻋﻠﻰ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ ﻋﻧﺩ ﺍﻟﻠﻌﺏ‬ – ‫ﺗﺣﺫﻳﺭ‬ .‫* ﺍﺣﺗﻔﻅ ﺑﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ ﺑﻌﻳ ﺩ ً ﺍ ﻋﻥ ﻣﺗﻧﺎﻭﻝ ﺍﻷﻁﻔﺎﻝ‬ .‫ﺍﻟﺩﻭﺍﺳﺎﺕ ﺃﻭ ﻓﻲ ﺃﻱ ﻣﻛﺎﻥ ﻗﺭﻳﺏ ﻣﻧﻬﺎ‬ ‫ﺟﻭﺍﻧﺏ‬ ‫* ﻋﻧﺩ ﺍﻟﻠﻌﺏ، ﻻ ﺗﺿﻊ ﺃﺻﺎﺑﻌﻙ ﻋﻠﻰ‬ .‫ﻣﻧﻬﺎ‬ ‫ﻟﻠﺩﻭﺍﺳﺎﺕ ﺃﻭ ﻓﻲ ﺃﻱ ﻣﻛﺎﻥ ﻗﺭﻳﺏ‬ ‫ﺍﻟﻘﺎﻋﺩﺓ...
Seite 272 ‫ﺳﻬﻡ ﻳﺷﻳﺭ ﻷﻋﻠﻰ‬ ‫ﻣﻭﺻﻝ ﺍﻟﻘﺎﻋﺩﺓ‬ ‫ﻣﻭﺻﻝ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫ﺳﻬﻡ ﻳﺷﻳﺭ ﻷﻋﻠﻰ‬ ‫ﻋﻛﺱ ﺍﺗﺟﺎﻩ‬ Thrustmaster Quick Release (12) ‫ﺑﻣﺟﺭﺩ ﺗﺣﺩﻳﺩ ﻣﻭﺿﻊ ﺍﻟﻣﻭﺻﻼﺕ ﺑﻧﺟﺎﺡ، ﻗﻡ ﺑﺗﺩﻭﻳﺭ ﺣﻠﻘﺔ ﺍﻟﺟﻬﺎﺯ‬ .‫ﻓﻲ ﻣﻭﺿﻌﻬﺎ‬ ‫ﺗﺛﺑﻳﺕ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫ﻋﻘﺎﺭﺏ ﺍﻟﺳﺎﻋﺔ، ﻣﻊ‬ ‫ﺛﻡ ﻗﻡ ﺑﺭﺑﻁ ﺍﻟﺣﻠﻘﺔ ﺇﻟﻰ ﺃﻗﺻﻰ ﻣﺩﻯ ﻣﻣﻛﻥ؛ ﻟﻠﻘﻳﺎﻡ ﺑﺫﻟﻙ، ﻗﻡ ﺑﺗﺛﺑﻳﺕ ﺍﻟﺣﻠﻘﺔ ﻓﻲ ﻣﻭﺿﻌﻬﺎ ﻭﻗﻡ ﺑﺗﺩﻭﻳﺭ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻓﻲ ﺍﺗﺟﺎﻩ ﻋﻘﺎﺭﺏ‬...
Seite 273 ‫ﺗﺭﻛﻳﺏ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫ﺗﺭﻛﻳﺏ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻋﻠﻰ ﻁﺎﻭﻟﺔ ﺃﻭ ﺳﻁﺢ ﻣﻛﺗﺏ‬ .‫ﺿﻊ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻋﻠﻰ ﻁﺎﻭﻟﺔ ﺃﻭ ﺃﻱ ﺳﻁﺢ ﺁﺧﺭ ﺃﻓﻘﻲ ﻭﻣﺳﺗﻭﻱ ﻭﻣﺗﺯﻥ‬ ‫ﻛﺎﻡ ﺍﻟﺟﻬﺎﺯ ﻋﻥ ﻁﺭﻳﻖ ﺗﺩﻭﻳﺭ ﺍﻟﺑﺭﻏﻲ ﻓﻲ ﻋﻛﺱ ﺍﺗﺟﺎﻩ ﻋﻘﺎﺭﺏ‬ ‫ﺛﻡ ﻗﻡ ﺑﺈﺣ‬ ‫ﻓﻲ ﺃﺩﺍﺓ ﺍﻟﺭﺑﻁ‬ ‫ﺃﺩﺧﻝ ﺑﺭﻏﻲ ﺍﻟﺗﺛﺑﻳﺕ‬ .‫ﺍﻟﻣﻭﺟﻭﺩ...
Seite 274 ‫ﺍﻟﺗﺭﻛﻳﺏ / ﺍﻹﺯﺍﻟﺔ‬ ‫ﺍﻻﺗﺟﺎﻩ‬ ‫ﻟﻠﺭﺑﻁ‬ ‫ﺗﺩﻭﻳﺭ ﺍﻟﺑﺭﻏﻲ ﻋﻛﺱ ﺍﺗﺟﺎﻩ‬ ‫ﻋﻘﺎﺭﺏ ﺍﻟﺳﺎﻋﺔ‬ ‫ﻟﻠﻔﻙ‬ ‫ﺗﺩﻭﻳﺭ ﺍﻟﺑﺭﻏﻲ ﻓﻲ ﺍﺗﺟﺎﻩ‬ ‫ﻋﻘﺎﺭﺏ ﺍﻟﺳﺎﻋﺔ‬ 24\9...
Seite 275 ‫ﺗﺭﻛﻳﺏ ﻗﺎﻋﺩﺓ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻓﻲ ﻣﻘﺻﻭﺭﺓ‬ .‫ﺿﻊ ﻗﺎﻋﺩﺓ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻋﻠﻰ ﺭﻑ ﺍﻟﻣﻘﺻﻭﺭﺓ‬ ‫ﻑ ﺍﻟﻣﻘﺻﻭﺭﺓ، ﺛﻡ ﺃﺩﺧﻠﻬﻡ ﻓﻲ ﺍﻟﺛﻘﺑﻳﻥ ﺍﻟﺻﻐﻳﺭﻳﻥ ﺍﻟﻣﻠﻭﻟﺑﻳﻥ ﺍﻟﻣﻭﺟﻭﺩﻳﻥ‬ ‫)ﻏﻳﺭ ﻣﺿﻣﻧﻳﻥ( ﻣﻥ ﺧﻼﻝ ﺭ‬ ‫ﺃﺩﺧﻝ ﺑﺭﻏﻳﻳﻥ‬ .‫ﺃﺳﻔﻝ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ‬ ‫ﻣﻡ؛ ﺣﻳﺙ ﻗﺩ ﻳﺅﺩﻱ ﺍﺳﺗﺧﺩﺍﻡ ﺑﺭﺍﻏﻲ ﺃﻁﻭﻝ ﺇﻟﻰ ﺣﺩﻭﺙ ﺗﻠﻑ‬ + ‫ﺳﻣﻙ...
Seite 277 :‫ﺍ ﺃﻥ ﺍﻟﻣﻌﺎﻳﺭﺓ ﻏﻳﺭ ﺻﺣﻳﺣﺔ‬ ‫ﺇﺫﺍ ﻟﻡ ﺗﻌﻣﻝ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﻭﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ ﺑﺷﻛﻝ ﺻﺣﻳﺢ، ﺃﻭ ﺇﺫﺍ ﺑﺩ‬ ‫ﻗﻡ ﺑﺈﻳﻘﺎﻑ ﺗﺷﻐﻳﻝ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ ﺍﻟﺧﺎﺻﺔ ﺑﻙ، ﻭﻗﻡ ﺑﻔﺻﻝ ﻋﺟﻠﺔ ﺍﻟﺳﺑﺎﻕ ﺑﺎﻟﻛﺎﻣﻝ ﻭﻗﻡ ﺑﺈﻋﺎﺩﺓ ﺗﻭﺻﻳﻝ ﻛﺎﻓﺔ ﺍﻟﻛﺎﺑﻼﺕ )ﺑﺎﺳﺗﺧﺩﺍﻡ ﻛﺎﺑﻝ‬ .‫ﻣﺻﺩﺭ ﺍﻟﻁﺎﻗﺔ ﺍﻟﺭﺋﻳﺳﻳﺔ ﻭﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺔ(، ﺛﻡ ﻗﻡ ﺑﺈﻋﺎﺩﺓ ﺗﺷﻐﻳﻝ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ ﻭﺍﻟﻠﻌﺑﺔ ﺍﻟﺧﺎﺻﺔ ﺑﻙ‬ (13) ‫ﺍﻗﺘﺮﺍﻥ...
Seite 279 24\14...
Seite 280 ‫ﺍﻟﻣﻳﺯﺍﺕ ﺍﻟﺗﻘﻧﻳﺔ‬ (‫ﻣﻠﻡ ﻣﻔﺗﺎﺡ ﺃﻟﻥ )ﻣﺿﻣﻥ‬ ‫ﺩﺍﻋﻣﺔ ﻣﻌﺩﻧﻳﺔ ﻟﻠﻣﺳﻣﺎﺭ ﺫﻭ ﺍﻟﺭﺃﺱ‬ ‫ﺻﻣﻭﻟﺔ ﺿﺑﻁ ﺍﻟﻣﻛﺎﻥ ﻟﻠﻣﺳﻣﺎﺭ ﺫﻭ ﺍﻟﺭﺃﺱ‬ ‫ﺍﻟﻣﺧﺭﻭﻁﻳﺔ‬ (‫ﺍﺿﻲ‬ ‫)ﻏﻳﺭ ﻣﺛﺑﺕ ﻓﻲ ﺍﻟﻭﺿﻊ ﺍﻻﻓﺗﺭ‬ ‫ﺍﻟﻣﺧﺭﻭﻁﻳﺔ‬ ‫ﻣﺳﻣﺎﺭ ﺫﻭ ﺭﺃﺱ ﻣﺧﺭﻭﻁﻳﺔ‬ ‫ﻣﺳﻣﺎﺭ ﻗﻼﻭﻭﻅ ﻟﺭﺑﻁ ﺍﻟﺩﺍﻋﻣﺔ ﺍﻟﻣﻌﺩﻧﻳﺔ‬ ‫ﺭﺃﺱ ﺍﻟﺩﻭﺍﺳﺔ ﺍﻟﻣﻌﺩﻧﻳﺔ‬ ‫ﺫﺭﺍﻉ ﺍﻟﺩﻭﺍﺳﺔ‬ ‫ﺭﺃﺱ ﺩﺍﻋﻣﺔ ﺑﻼﺳﺗﻳﻛﻳﺔ‬ 24\15...
Seite 281 ‫ﻷﺳﺑﺎﺏ ﺗﺗﻌﻠﻖ ﺑﺎﻟﺳﻼﻣﺔ ﻻ ﺗﺳﺗﺧﺩﻡ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ ﺣﺎﻓﻲ ﺍﻟﻘﺩﻣﻳﻥ ﺃﻭ ﺃﺛﻧﺎء ﺍﺭﺗﺩﺍء ﺍﻟﺟﻭﺍﺭﺏ ﻓﻘﻁ ﻓﻲ‬ .‫ﻗﺩﻣﻳﻙ‬ ‫ﻣﺳﺅﻭﻟﻳﺗﻬﺎ ﻓﻲ ﺣﺎﻝ ﺣﺩﻭﺙ ﺇﺻﺎﺑﺔ ﻧﺎﺟﻣﺔ ﻋﻥ ﺍﺳﺗﺧﺩﺍﻡ ﻣﺟﻣﻭﻋﺔ‬ THRUSTMASTER® ‫ﺗﺧﻠﻲ‬ .‫ﺍﻟﺩﻭﺍﺳﺎﺕ ﺩﻭﻥ ﺍﺭﺗﺩﺍء ﺍﻷﺣﺫﻳﺔ‬ ‫ﺧﻁﺭ ﻭﺿﻊ ﺍﻟﻳﺩ ﻋﻧﺩ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ ﺃﺛﻧﺎء ﺟﻠﺳﺎﺕ ﺍﻷﻟﻌﺎﺏ‬...
Seite 282 ‫ﻣﻌﺎﻳﺭﺓ ﺗﻠﻘﺎﺋﻳﺔ ﻟﻠﺩﻭﺍﺳﺎﺕ‬ :‫ﻫﺎﻡ‬ ‫ﻻ ﺗﻭﺻﻝ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ ﺃﻭ ﺗﻔﺻﻠﻬﺎ ﻣﻥ ﻗﺎﻋﺩﺓ ﺍﻟﻌﺟﻠﺔ ﻋﻧﺩ ﺗﻭﺻﻳﻝ ﺍﻟﻌﺟﻠﺔ ﺇﻟﻰ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ ﺃﻭ ﺍﻟﻛﻣﺑﻳﻭﺗﺭ ﺍﻟﺷﺧﺻﻲ ﺃﻭ‬ .‫ﺃﺛﻧﺎء ﺟﻠﺳﺎﺕ ﺍﻷﻟﻌﺎﺏ ﻟﺗﺟﻧﺏ ﻣﺷﺎﻛﻝ ﺍﻟﻣﻌﺎﻳﺭﺓ‬ .‫ﺩﺍﺋ ﻣ ً ﺎ ﻭﺻﻝ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ ﺇﻟﻰ ﺍﻟﻌﺟﻠﺔ ﻗﺑﻝ ﺗﻭﺻﻳﻝ ﺍﻟﻌﺟﻠﺔ ﺇﻟﻰ ﻭﺣﺩﺓ ﺍﻟﺗﺣﻛﻡ ﺃﻭ ﺍﻟﻛﻣﺑﻳﻭﺗﺭ‬ .‫ﻠﺔ...
Seite 283 ‫ﺿﺑﻁ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ‬ :‫ﺗﺣﺗﻭﻱ ﻛﻝ ﻭﺍﺣﺩﺓ ﻣﻥ ﺍﻟﺛﻼﺙ ﺩﻭﺍﺳﺎﺕ ﻋﻠﻰ‬ .(‫ﻟﻠﻘﺎﺑﺽ‬ – ‫ﻟﻠﻣﻛﺑﺢ‬ – ‫ﻟﻠﻣﺳﺭﻉ‬ ) ‫ﺫﺍﺕ ﺛﻘﻭﺏ ﻣﺗﻌﺩﺩﺓ‬ ‫ﺭﺃﺱ ﻣﻌﺩﻧﻳﺔ‬ .‫ﺛﻘﻭﺏ‬ ‫( )ﺗﻭﺿﻊ ﻣﺎ ﺑﻳﻥ ﺍﻟﺭﺃﺱ ﻭﺍﻟﺫﺭﺍﻉ( ﺫﺍﺕ‬ ) ‫ﺳﺗﻳﻛﻳﺔ ﺩﺍﻋﻣﺔ‬ ‫ﺭﺃﺱ ﺑﻼ‬ .‫( ﺫﻭ ﺛﻘﺑﻳﻥ‬ ) ‫ﺫﺭﺍﻉ ﺩﻭﺍﺳﺔ‬ ‫ﺍﻟﺧﺎﺹ...
Seite 284 ‫ﺗﻌﺩﻳﻝ ﺍﻟﻣﺳﺎﻓﺎﺕ ﺑﻳﻥ ﺍﻟﺩﻭﺍﺳﺎﺕ ﺍﻟﺛﻼﺛﺔ‬ .‫( ﻓﻲ ﻣﻛﺎﻧﻬﺎ‬ ) ‫( ﻭﺩﻋﺎﻣﺗﻬﺎ‬ ‫(، ﻓﻙ ﺍﻟﺑﺭﻏﻳﻳﻥ ﺍﻟﻣﺛﺑﺗﻳﻥ ﻟﻠﺭﺃﺱ ﺍﻟﻣﻌﺩﻧﻳﺔ‬ ) ‫ﻣﻡ ﺍﻟﻣﺿﻣﻥ‬ ‫ﺑﺎﺳﺗﺧﺩﺍﻡ ﻣﻔﺗﺎﺡ ﺃﻟﻥ‬ ‫ﺇﺣﻛﺎﻡ ﺭﺑﻁﻬﺎ ﺑﺣﻳﺙ ﺗﻛﻭﻥ ﺍﻟﺭﺃﺱ‬ ‫ﺣﺩﺩ ﺍﻻﺭﺗﻔﺎﻉ ﺍﻟﻣﻔﺿﻝ ﻟﻙ )ﺇﻟﻰ ﺍﻟﻳﺳﺎﺭ ﺃﻭ ﺍﻟﻣﻧﺗﺻﻑ ﺃﻭ ﺍﻟﻳﻣﻳﻥ(، ﺛﻡ ﺍﺳﺗﺑﺩﻝ ﺍﻟﺑﺭﺍﻏﻲ ﻭﺃﻋﺩ‬ .‫( ﻣﺛﺑﺗﺔ...
Seite 285 ("‫ﺱ ﺍﻟﻣﺧﺭﻭﻁﻳﺔ )ﺗﻌﺩﻳﻝ "ﺍﻟﻣﻛﺑﺢ ﺍﻟﻣﻁﺎﻁﻲ ﺍﻟﻣﺧﺭﻭﻁﻲ‬ ‫ﺗﺭﻛﻳﺏ ﺍﻟﻣﺳﻣﺎﺭ ﺫﻭ ﺍﻟﺭﺃ‬ ‫ﻣﻣﺎ ﻳﻌﻧﻲ ﺃﻥ ﻭﻅﺎﺋﻑ ﺩﻭﺍﺳﺔ ﺍﻟﻣﻛﺑﺢ ﺗﻌﻣﻝ ﺑﺷﻛﻝ ﻣﺛﺎﻟﻲ‬ .‫ﻻ ﻳﻌﺗﺑﺭ ﻫﺫﺍ ﺍﻟﺗﻌﺩﻳﻝ ﺿﺭﻭﺭ ﻳ ً ﺎ ﻭﻻ ﻳﺗﻡ ﺗﺭﻛﻳﺑﻪ ﻓﻲ ﺑﺷﻛﻝ ﺍﻓﺗﺭﺍﺿﻲ‬ .‫ﺣﺗﻰ ﻓﻲ ﺣﺎﻝ ﻋﺩﻡ ﺗﺭﻛﻳﺏ ﺍﻟﺗﻌﺩﻳﻝ‬ .‫ﻳﺗﻳﺢ ﻟﻙ ﻫﺫﺍ ﺍﻟﺗﻌﺩﻳﻝ ﺗﺟﺭﺑﺔ ﺇﺣﺳﺎﺱ ﻣﺧﺗﻠﻑ ﻭﻣﻘﺎﻭﻣﺔ ﻋﻧﺩ ﺍﻟﻛﺑﺢ‬ .‫ﺭ...
Seite 286 ‫( ﻭﺍﻟﺳﻥ ﺍﻟﻠﻭﻟﺑﻲ ﺍﻟﺻﻐﻳﺭ ﺍﻟﻣﺭﻛﺯﻱ ﺍﻟﻣﻭﺟﻭﺩ‬ ) ‫(، ﺍﺭﺑﻁ ﺍﻟﻭﺣﺩﺓ ﺑﺎﺳﺗﺧﺩﺍﻡ ﺑﺭﻏﻲ ﺍﻟﺭﺑﻁ‬ ‫ﻣﻠﻡ‬ ‫ﺑﺎﺳﺗﺧﺩﺍﻡ ﻣﻔﺗﺎﺡ ﺃﻟﻥ‬ .‫ﻋﻠﻰ ﺍﻟﺟﺎﻧﺏ ﺍﻟﺳﻔﻠﻲ ﻣﻥ ﻣﺟﻣﻭﻋﺔ ﺍﻟﺩﻭﺍﺳﺎﺕ‬ " ‫ﺗﻡ ﺍﻵﻥ ﺗﺭﻛﻳﺏ ﺗﻌﺩﻳﻝ "ﺍﻟﻣﻛﺑﺢ ﺍﻟﻣﻁﺎﻁﻲ ﺍﻟﻣﺧﺭﻭﻁﻲ‬ ‫ﺗﻌﺩﻳﻝ ﻧﻁﺎﻕ ﺍﻟﺳﻔﺭ ﻟﺩﻭﺍﺳﺔ ﺍﻟﻣﻛﺑﺢ ﻭﻗﻭﺓ ﺍﻟﻣﻘﺎﻭﻣﺔ‬ ‫ﺗﻌﺯﻳﺯ ﻣﻘﺎﻭﻣﺔ ﺩﻭﺍﺳﺔ ﺍﻟﻔﺭﺍﻣﻝ ﻋﻥ ﻁﺭﻳﻖ ﺗﺣﺭﻳﻙ ﺍﻟﻣﺳﻣﺎﺭ ﺫﻭ ﺍﻟﺭﺃﺱ‬ ‫(،...
Seite 287 ‫ﺭﺍﺟﻊ ﺩﻟﻳﻝ ﻣﺳﺗﺧﺩﻡ ﺍﻟﻠﻌﺑﺔ ﺃﻭ ﺍﻟﺗﻌﻠﻳﻣﺎﺕ ﺍﻟﻣﺗﻭﻓﺭﺓ ﻋﻠﻰ ﺍﻹﻧﺗﺭﻧﺕ ﻟﻠﺣﺻﻭﻝ ﻋﻠﻰ ﻣﺯﻳﺩ‬ ‫ﺗﺗﻭﻓﺭ ﺍﻟﻌﺩﻳﺩ ﻣﻥ ﻣﻭﺿﻭﻋﺎﺕ ﺍﻟﺗﻌﻠﻳﻣﺎﺕ ﻭﺍﻟﺗﻠﻣﻳﺣﺎﺕ )ﻏﻳﺭ ﺍﻟﻣﺿﻣﻧﺔ ﻓﻲ ﻫﺫﺍ ﺍﻟﺩﻟﻳﻝ( ﻋﻠﻰ ﻣﻭﻗﻊ ﻭﻳﺏ‬ .(‫)ﺍﻟﺩﻋﻡ ﺍﻟﻔﻧﻲ‬ Technical Support ‫، ﺃﺳﻔﻝ‬ http://support.thrustmaster.com ‫ﺍﻟﺩﻋﻡ ﺍﻟﻔﻧﻲ‬ .‫ﻭﺗﺣﺩﻳﺩ ﺍﻟﻠﻐﺔ‬ http://suppor t.thrustmaster.com ‫ﺇﺫﺍ ﻭﺍﺟﻬﺕ ﻣﺷﻛﻠﺔ ﻣﻊ ﺍﻟﻣﻧﺗﺞ ﺍﻟﺧﺎﺹ ﺑﻙ، ﻓﻳﺭﺟﻰ ﺍﻻﻧﺗﻘﺎﻝ ﺇﻟﻰ‬...
Seite 288 ‫ﺍﻟﻤﻼﺋﻢ ﺃﻭ ﺍﻹﻫﻤﺎﻝ ﺃﻭ ﺣﺎﺩﺙ ﺃﻭ ﺍﻹﻫﻼﻙ ﻧﺘﻴﺠﺔ ﺍﻻﺳﺘﻌﻤﺎﻝ ﺍﻟﻌﺎﺩﻱ، ﺃﻭ ﺃﻱ ﺳﺒﺐ ﺁﺧﺮ ﻻ ﻳﺮﺗﺒﻂ ﺑﻮﺟﻮﺩ ﻋﻴﺐ ﻓﻲ ﺍﻟﻤﻮﺍﺩ‬ ‫ﺑﻮﺍﺳﻄﺔ ﺃﻱ ﻋﻨﺼﺮ ﻏﻴﺮ‬ Thrustmaster ‫ﺃﻭ ﺍﻟﺘﺼﻨﻴﻊ )ﺑﻤﺎ ﻓﻲ ﺫﻟﻚ، ﻋﻠﻰ ﺳﺒﻴﻞ ﺍﻟﻤﺜﺎﻝ ﻻ ﺍﻟﺤﺼﺮ، ﺗﺠﻤﻴﻊ ﻣﻨﺘﺞ‬ ‫ﺎﻗﺔ ﺃﻭ ﺍﻟﺒﻄﺎﺭﻳﺎﺕ ﺍﻟﻘﺎﺑﻠﺔ ﻹﻋﺎﺩﺓ ﺍﻟﺸﺤﻦ ﺃﻭ ﺍﻟﺸﻮﺍﺣﻦ ﺃﻭ‬...
Seite 289 ‫ﺣﻘﻭﻕ ﺍﻟﻧﺷﺭ‬ ‫ﻫﻲ ﻋﻼﻣﺔ‬ Thrustmaster® ‫ﺍﻟﻌﻼﻣﺔ‬ .‫ﻛﺎﻓﺔ ﺍﻟﺣﻘﻭﻕ ﻣﺣﻔﻭﻅﺔ‬ - © 2017 Guillemot Corporation S.A. Guillemot Corporation S.A. ‫ﺗﺟﺎﺭﻳﺔ ﻣﺳﺟﻠﺔ ﻟﺷﺭﻛﺔ‬ ‫ﻭﺗﺧﺿﻊ ﺍﻟﻣﺣﺗﻭﻳﺎﺕ‬ .‫ﺍﻟﺭﺳﻭﻡ ﺍﻟﺗﻭﺿﻳﺣﻳﺔ ﻏﻳﺭ ﻣﻠﺯﻣﺔ‬ ‫ﺎﺑﻬﺎ ﺍﻟﻣﻌﻧﻳﻳﻥ‬ ‫ﻛﺎﻓﺔ ﺍﻟﻌﻼﻣﺎﺕ ﺍﻟﺗﺟﺎﺭﻳﺔ ﺍﻷﺧﺭﻯ ﻣﻣﻠﻭﻛﺔ ﻷﺻﺣ‬ .‫ﺻﻧﻊ ﻓﻲ ﺍﻟﺻﻳﻥ‬ .‫ﻭﺍﻟﺗﺻﻣﻳﻣﺎﺕ ﻭﺍﻟﻣﻭﺍﺻﻔﺎﺕ ﻟﻠﺗﻐﻳﻳﺭ ﺩﻭﻥ ﺇﺷﻌﺎﺭ ﻭﻗﺩ ﺗﺧﺗﻠﻑ ﻣﻥ ﺑﻠﺩ ﺇﻟﻰ ﺁﺧﺭ‬...

Diese Anleitung auch für:

Tx racing wheel ferrari 458 italia edition Tx leather edition

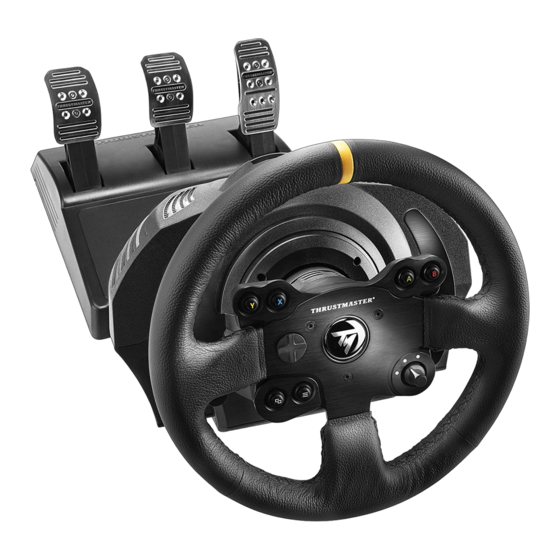

Thrustmaster TX Racing Wheel Leather Edition Benutzerhandbuch
