- Seite 82 Für: PlayStation®3 Benutzerhandbuch 1/20...
-
Seite 83: Technische Features
TECHNISCHE FEATURES 1 Lenkradbasis 2 Lenkrad MODE-Button 3 D-Pad Großes Schraubgewinde (für das 4 2 digitale Schalthebel (Hoch & Runter) Befestigungssystem und die 5 Actionbuttons Befestigungsschraube) Befestigungssystem 10 Metallene Befestigungsschraube 11 Kabel und Stecker für das Pedalset 13 Netzteil 12 Lenkradkabel und USB-Stecker 14 Netzkabel für das Netzteil 2/20... - Seite 84 11 Pedalset-Kabel und Stecker 18 Abnehmbare “Realistic Brake” MOD 15 Abnehmbare Fußablage (werksseitig nicht vorinstalliert) 16 Gelenkbogenstück 19 2 mm Inbusschlüssel, beigelegt 17 Abnehmbarer Pedalkopf 20 2.5 mm Inbusschlüssel, beigelegt 17 Metallkopf 22 Metallarm 21 Plastikunterlegscheibe 23 Metallstopper (werksseitig nicht vorinstalliert) 3/20...
- Seite 85 WARNUNG Lesen Sie sich bitte vor dem Gebrauch dieses Produktes diese Dokumentation sorgfältig durch und bewahren sie sicher auf, falls Sie diese noch einmal benötigen sollten. Warnung – Elektrischer Schlag * Bewahren Sie dieses Produkt an einem trockenen Ort auf und setzen es weder Staub noch direktem Sonnenlicht aus.
- Seite 86 Warnung – Schädigung durch Force Feedback und immer wiederholte Bewegungen Spielen mit einem Force-Feedback-Lenker kann Muskel- oder Gelenkschmerzen verursachen. Um jedwede Probleme zu vermeiden: * Vermeiden Sie längere Spielzeiten. * Machen Sie nach jeder Stunde im Spiel eine Pause von 10 bis 15 Minuten. * Falls Sie irgendwelche Ermüdungserscheinungen oder Schmerzen in Ihren Händen, Handgelenken, Armen Füßen oder Beinen verspüren, hören Sie zu spielen auf und ruhen sich für mehrere Stunden aus.
- Seite 87 Warnung – Quetschungsgefahr am Pedalset während des Spielens * Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf. * Entfernen Sie auf keinen Fall die Schutzabdeckungen an den Pedalarmen. * Stecken Sie während des Spielens niemals Ihre Finger seitlich in die Pedalseiten. * Stecken Sie während des Spielens niemals Ihre Finger in die hintere Basis der Pedale.
-
Seite 88: Montage Des Lenkers
MONTAGE DES LENKERS Befestigung des Lenkers auf einem Tisch oder Schreibtisch 1. Plazieren Sie den Lenker auf einem Tisch oder einer anderen, ebenen Unterlage. 2. Stecken Sie die Befestigungsschraube (10) in das Befestigungssystem (9) und schrauben dann die Befestigungseinheit entgegen dem Uhrzeigersinn in das große Schraubgewinde (8) unterhalb des Lenkers, bis dieses perfekt stabil ist. -
Seite 89: Aufbau / Abbau
AUFBAU / ABBAU Zum Befestigen: Entgegen des Uhrzeigersinns drehen Zum Lösen: Im Uhrzeigersinn drehen Befestigung des Lenkers und des Pedalsets in ein Cockpit 1. Plazieren Sie den Lenker auf die Unterlage des Cockpits. 2. Drehen Sie zwei “M6” Schrauben (nicht enthalten) durch die beiden kleinen Schrauböffnungen unterhalb des Lenkers in die Unterlage des Cockpits. -
Seite 90: Installation Auf Der Playstation
Schalten Sie Ihre Konsole aus und trennen den Lenker inklusive aller Kabel (auch Netzteil und Pedalset) und starten das Spiel neu. - Es gibt zahlreiche Tips und Hilfen (nicht in diesem Handbuch verfügbar) auf der Website http://ts.thrustmaster.com in der Kategorie Technischer Support. 9/20... -
Seite 91: Konfiguration Der Pedale
KONFIGURATION DER PEDALE Jedes der drei Pedale verfügt über - Einen “Metallkopf (17)” mit einigen Perforationen (9 für das Gas – 6 für die Bremse – 6 für die Kupplung) - Eine “Plastikunterlegscheibe (21)” (zwischen Kopf und Arm) mit 4 Perforationen - Einen “Metallarm (22)”... - Seite 92 Anpassung des PedalZWISCHENRAUMS - Benutzen Sie den beigelegten 2.5 mm Inbusschlüssel (20), um die beiden Schrauben, die den “Metallkopf (17) und dessen Unterlegscheibe (21)” zu lösen - Ist dies bewerkstelligt, wählen Sie Ihre bevorzugte Position (links, mittig und rechts) und ziehen die Schrauben wieder fest.
- Seite 93 Sie den Metallanschlag demontieren und die transparente Schutzabdeckung aus Plastik am ursprünglichen Platz montieren. THRUSTMASTER® LEHNT JEDWEDE HAFTUNG FÜR JEGLICHE VERLETZUNGEN, DIE DURCH DAS ENTFERNEN DER SCHUTZABDECKUNG ENTSTEHEN KÖNNEN, AB. - Lösen Sie die 2 Schrauben, die den Quetschschutz am Pedalarm halten.
- Seite 94 - Wählen Sie Ihre Position (oben, mittig oder unten) und ziehen die Schrauben mittels des beigelegten 2,5 mm Inbusschlüssels (20) fest. Langer Hub & hoher Kurzer Hub & weniger Widerstand (werksseitig) Widerstand Anzahl der möglichen Hub- oder Widerstanspositionen - Langer Hub mit Widerstand um 10 Kg - Mittlerer Hub mit Widerstand um 8.5 Kg - Kurzer Hub mit Widerstand um 7 Kg Hinweis...
- Seite 95 Um wieder vor Quetschungsgefahren geschützt zu sein, müssen Sie den Metallanschlag demontieren und die transparente Schutzabdeckung aus Plastik am ursprünglichen Platz montieren. THRUSTMASTER® LEHNT JEDWEDE HAFTUNG FÜR JEGLICHE VERLETZUNGEN, DIE DURCH DAS ENTFERNEN DER SCHUTZABDECKUNG ENTSTEHEN KÖNNEN, AB. Diese MOD ermöglicht verschiedene Sinneseindrücke und Widerstände beim Bremsen.
- Seite 96 - Lösen und entfernen Sie den “Metallstopper” (hinten am Pedalarm). - Montieren Sie die MOD vollständig und fest in den Boden der “Metallstopper” Vertiefung. - Für starken Widerstand: Positionieren Sie die MOD gegen die obere Wandung. - Für stärkeren Widerstand: Positionieren Sie die MOD gegen die untere Wandung. Position gegen die obere Wandung (Widerstand um 14 Kg) Position gegen die untere Wandung...
-
Seite 97: Umdrehen Der Pedalsetposition
UMDREHEN DER PEDALSETPOSITION Das “T500 RS” Pedalset hat ein einzigartiges Design (zum Patent angemeldet), das die Wahl von zwei Positionen ermöglicht: - Bodenposition (F1-Typ) - Hängeposition (GT-/Rally-Typ) Werksseitig wird das Pedalset mit der “Bodenposition” ausgeliefert (F1-Typ) Bodenposition (Typ F1) Hängeposition (GT-/Rally-Typ) 16/20... - Seite 98 UMDREHEN DES PEDALSETS - Benutzen Sie den beigelegten 2 mm Inbusschlüssel (19), um die vier Schrauben, die die“ Abnehmbare Fußablage (15)” halten, zu lösen. - Drehen Sie das Pedalset um 90° und schrauben die " Abnehmbare Fußablage " in die vier Gewindegänge am "...
-
Seite 99: Electronische Umkehr Der Gas- & Kupplungspedale
- Benutzen Sie den beigelegten 2,5 mm Inbusschlüssel (20), um die drei 3 "Metallköpfe (17)” zu lösen, um diese um 180° zu drehen und um den Gaskopf und den Kupplungskopf herum zu drehen. Sie können nun mit Spielen loslegen! ELECTRONISCHE UMKEHR der Gas- & Kupplungspedale Wenn Sie die Position des Pedalsets umkehren wollen: Drücken Sie einfach den MODE-Button (7), um Gas und Bremse elektronisch zu vertauschen (an der Farbe der LEDs erkennen Sie die gewählte Position) -
Seite 100: Technischer Support
TECHNISCHER SUPPORT Sollten Sie mit Ihrem Produkt ein Problem haben, besuchen Sie bitte die Seite http://ts.thrustmaster.com und klicken Sie auf Technischer Support. Von dort aus können Sie auf verschiedene Instrumente zugreifen (Fragen und Antworten (FAQ), die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres Problems helfen könnten. - Seite 101 COPYRIGHT © Guillemot Corporation S.A. 2010. Alle Rechte vorbehalten. Thrustmaster ist ein eingetragenes Warenzeichen der ® Guillemot Corporation S.A. und PlayStation sind eingetragene Warenzeichen von Sony Computer Entertainment Inc. ist ein Warenzeichen von Sony Computer Entertainment Inc. und GRAN TURISMO sind eingetragene Warenzeichen von Sony Computer Entertainment Inc.
- Seite 122 Per: PlayStation®3 Manuale d’uso 1/20...
- Seite 182 Para: PlayStation®3 Manual do Utilizador 1/20...

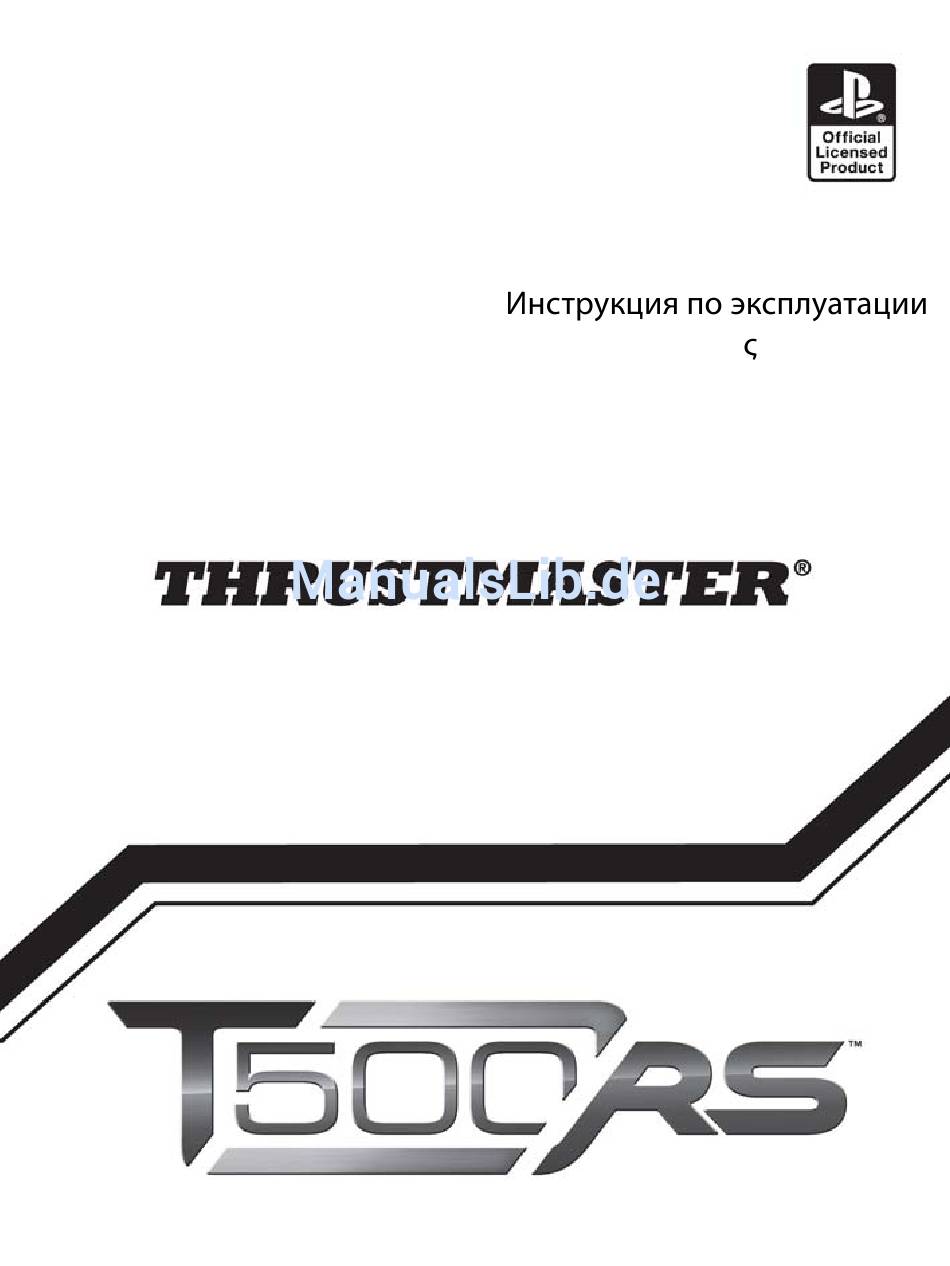

- Seite 202 Для PlayStation®3 Инструкция по эксплуатации 1/20...
