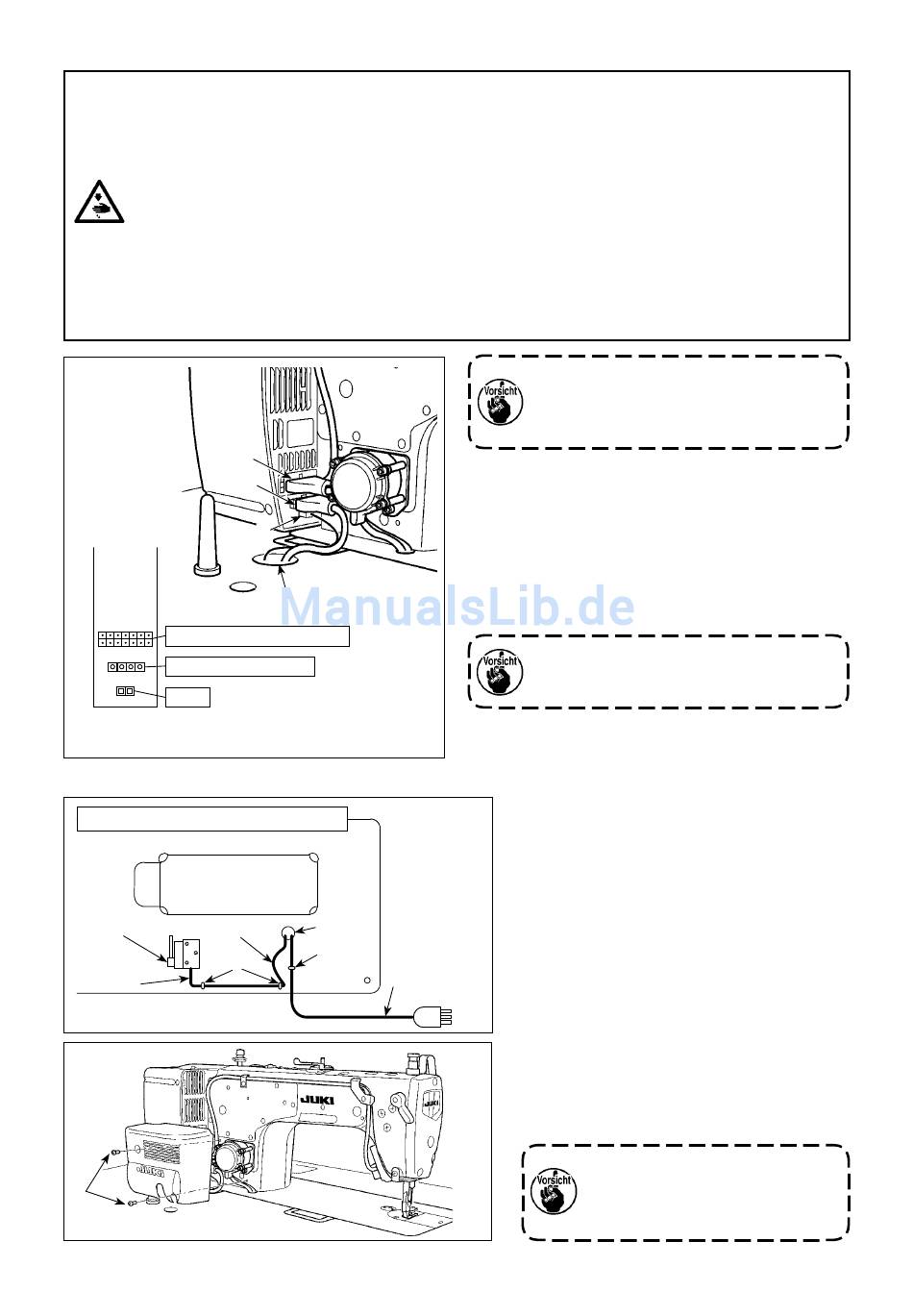

4. Anschließen des Steckverbinders
WARNUNG:
• Um Verletzungen durch plötzliches Anlaufen der Nähmaschine zu verhüten, schalten Sie unbedingt
die Stromversorgung aus, ziehen Sie den Netzstecker ab, und warten Sie mindestens fünf Minuten
lang, bevor Sie den Pedalsensor montieren.
• Um Beschädigung des Gerätes durch Betriebsstörungen und falsche Spezifikationen zu vermei-
den, achten Sie auf korrekten Anschluß der Kabel. (Wird einer der Steckverbinder in einen falschen
Anschluss eingesteckt, kann die dem Steckverbinder entsprechende Vorrichtung nicht nur beschä-
digt werden, sondern auch plötzlich anlaufen und Verletzungsgefahr heraufbeschwören.)
• Um Verletzungen durch Betriebsstörungen zu vermeiden, sichern Sie die Steckverbinder unbedingt
mit der Verriegelung.
• Schließen Sie den Netzstecker erst an, nachdem der Anschluss der Kabel abgeschlossen worden ist.
• Fixieren Sie die Kabel, wobei Sie darauf achten, dass sie nicht gewaltsam gebogen oder übermäßig
stark mit Krampen festgeklemmt werden.
• Einzelheiten zur Handhabung der jeweiligen Vorrichtung entnehmen Sie bitte der beiliegenden Be-
triebsanleitung, bevor Sie die Vorrichtung benutzen.
Maschinenkopfanschluss
Netzstromanschluss
Pedal
Anschlussdiagramm
Unterseite des Nähmaschinentisches
Pedalsensor
Durchhang
❺
❶
❻
❸
❷
❶
❹
❹
❺
❷
Stecken Sie den Netzstecker nicht in die
Steckdose.
Vergewissern Sie sich, dass der Netz-
schalter ausgeschaltet ist.
1)
Verbinden Sie die nachstehend aufgeführten
Steckverbinder in der Reihenfolge ❶ bis ❸ mit
dem Schaltkasten.
❶ Pedalsensorkabel
❷ Netzstrom-Eingangskabel
❸ Maschinenkopfanschluss
Für die Anschlussklemmen der Kabel auf den
Anschluss-Lageplan Bezug nehmen.
Führen Sie die Stecker vollständig in die
entsprechenden Buchsen ein, bis sie ein-
rasten.
2)
Das Kabel des Schaltkastens durch die Kabe-
löffnung ❹ herausziehen, um es zur Unterseite
des Nähmaschinentisches zu führen.
Pedalsensorkabel ❶ und das Netzein-
3)
gangskabel ❷ mit Heftklammern ❺
sichern.
4)
Befestigen Sie die Magnetspulenab-
deckung mit den beiden Befestigungs-
schrauben ❻ , die im Lieferumfang der
Einheit enthalten sind.
Achten Sie darauf, dass die Kabel
beim Anbringen der Abdeckung
nicht unter der Abdeckung einge-
klemmt werden.
