Technische Information

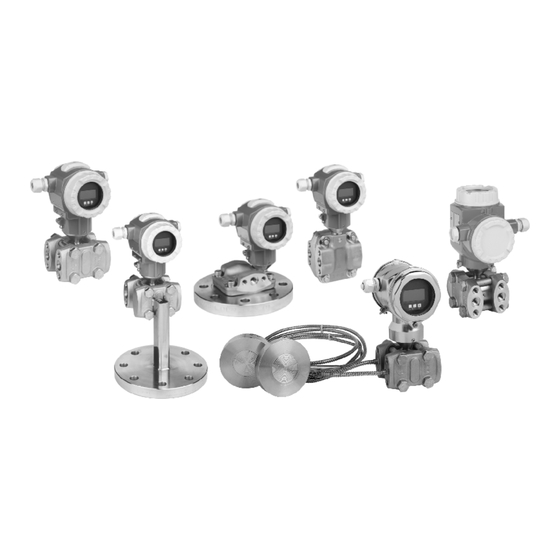

Deltabar S PMD70/75, FMD76/77/78
Differenzdruckmessung
Differenzdrucktransmitter mit Keramik- und Siliziumsensoren
Überlastfest und funktionsüberwacht; Kommunikation über
HART, PROFIBUS PA oder FOUNDATION Fieldbus
Anwendungsbereiche
Der Differenzdruck-Transmitter Deltabar S wird für
folgende Messaufgaben eingesetzt:
• Durchflussmessung (Volumen- oder Massenstrom) in
Verbindung mit Wirkdruckgebern in Gasen, Dämpfen
und Flüssigkeiten
• Füllstand-, Volumen- oder Massemessung in
Flüssigkeiten
• Differenzdrucküberwachung, z. B. von Filtern und
Pumpen
• international einsetzbar dank einer Vielzahl an
Zulassungen
TI382P/00/DE/05.10
Nr. 71111783
Ihre Vorteile
• Sehr gute Reproduzierbarkeit und Langzeitstabilität
• Hohe Referenz-Genauigkeit: bis 0,075 %,
als PLATINUM-Version: 0,05 %
• Turn down bis 100:1, höher auf Anfrage
• Einsatz für Durchfluss- und Differenzdruck-
überwachung bis SIL3, zertifiziert durch
TÜV SÜD nach IEC 61508
• Speichermodul HistoROM
• Funktionsüberwacht von der Messzelle bis zur
Elektronik
• Durchgängige Modularität für Differenzdruck, Hydro-
statik und Druck (Deltabar S, Deltapilot S, Cerabar S),
z. B.
– austauschbare Anzeige
– universelle Elektroniken
• Schnelle Inbetriebnahme durch Quick Setup Menü
• Menügeführte Bedienung
• Umfangreiche Diagnosefunktionen
®
/M-DAT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Deltabar S PMD70
Inhaltszusammenfassung für Endress+Hauser Deltabar S PMD70
- Seite 1 Technische Information Deltabar S PMD70/75, FMD76/77/78 Differenzdruckmessung Differenzdrucktransmitter mit Keramik- und Siliziumsensoren Überlastfest und funktionsüberwacht; Kommunikation über HART, PROFIBUS PA oder FOUNDATION Fieldbus Anwendungsbereiche Ihre Vorteile Der Differenzdruck-Transmitter Deltabar S wird für • Sehr gute Reproduzierbarkeit und Langzeitstabilität • Hohe Referenz-Genauigkeit: bis 0,075 %, folgende Messaufgaben eingesetzt: als PLATINUM-Version: 0,05 %...
-
Seite 2: Inhaltsverzeichnis
Anwärmzeit – PMD70, FMD76 ......22 Prozessanschlüsse FMD78 mit Druckmittler (Fortsetzung) ..49 Einfluss des Systemdrucks auf Nullpunkt und Spanne – Endress+Hauser... - Seite 3 Installation/Control Drawings ......86 Überfüllsicherung ........87 Endress+Hauser...
-
Seite 4: Arbeitsweise Und Systemaufbau
– Variante für Ex-freien Bereich: 10,5...45 V DC – Ex ia: 10,5...30 V DC Ausgang 4...20 mA mit überlagertem HART-Protokoll, PROFIBUS PA oder FOUNDATION Fieldbus Optionen – Hochdruckausführung bis p 700 bar (10500 psi) stat – PMD75, FMD77, FMD78: Gold-Rhodium-beschichtete Prozessmembrane, NACE-konforme Werkstoffe – Separatgehäuse Endress+Hauser... -
Seite 5: Messprinzip
• zweite Prozessbarriere (Secondary Containment) für höchste Zuverlässigkeit Metallische Prozessmembrane eingesetzt in PMD75, FMD77 und FMD78 Die Prozessmembranen (3/9) werden beiderseits durch die anliegenden Drücke ausgelenkt. Ein Füllöl (4/8) überträgt den Druck auf eine Widerstandsmessbrücke (Halbleitertechnologie). Die differenzdruckabhängige Änderung der Brückenausgangsspannung wird gemessen und weiterverarbeitet. Endress+Hauser... -
Seite 6: Durchflussmessung
• Zählmodus und Einheit sind für jeden Summenzähler getrennt einstellbar, somit ist eine unabhängige Tages- und Jahresmengenzählung möglich. • Mit der Produktfamilie Deltatop bietet Endress+Hauser eine universelle und zuverlässige Möglichkeit für die Durchflussmessung an: – Deltatop ist die kompakte, einsatzfertige Durchflussmesseinrichtung inklusive Differenzdrucktransmitter... -
Seite 7: Füllstandmessung (Pegel, Volumen Und Masse)
Kommunikationsprotokoll • 4...20 mA mit Kommunikationsprotokoll HART • PROFIBUS PA – Die Endress+Hauser Geräte erfüllen die Anforderungen nach dem FISCO-Modell. – Aufgrund der niedrigen Stromaufnahme von 13 mA ± 1 mA können an einem Bussegment bei Installation nach FISCO – bis zu 7 Deltabar S bei Ex ia, CSA IS und FM IS-Anwendungen –... -
Seite 8: Eingangskenngrößen
Messspanne für den PMD75: 1 mbar (0,015 psi); kleinste kalibrierbare Messspanne für den FMD77 und FMD78: 5 mbar (0,075 psi) Für PMD75-Geräte mit CRN-zugelassenem Prozessanschluss beträgt der MWP: 315 bar (4725 psi). "–" Seite: 100 bar (1500 psi) Endress+Hauser... -
Seite 9: Begriffserklärungen
Beispiel: 500 mbar (7,5 psi) Messzelle eingestellte Messspanne auf Nullpunkt basierende Spanne Nennwert i Upper range limit (URL) Nennmessbereich Sensormessbereich Lower range limit = untere Messgrenze Upper range limit = obere Messgrenze Lower range value = Messanfang Upper range value = Messende Endress+Hauser... -
Seite 10: Ausgangskenngrößen
Bürdenwiderstand Lmax Versorgungsspannung Hinweis! Bei Bedienung über ein Handbediengerät oder über einen PC mit Bedienprogramm ist ein minimaler Kommu- nikationswiderstand von 250 zu berücksichtigen. • Stromausgang: 1 A Auflösung • Anzeige: einstellbar (Werkeinstellung: Darstellung der maximalen Genauigkeit des Transmitters) Endress+Hauser... -
Seite 11: Totzeit, Zeitkonstante
• 3 bar (45 psi)-Messzelle • 110 ms • 253 ms Lesezyklus • HART-Kommandos: durchschnittlich 3 bis 4 pro Sekunde. Der Deltabar S beherrscht die BURST MODE Funktionalität zur zyklischen Werteübermittlung über das HART-Kommunikationsprotokoll. Antwortzeit 250 ms Zykluszeit (Update-Zeit) Durchschnittlich 250...330 ms. Endress+Hauser... -
Seite 12: Dynamisches Verhalten Profibus Pa
• zyklisch: bis zu 5/s, abhängig von der Anzahl und Art der verwendeten Funktionsblöcke in einem Regelkreis • azyklisch: 10/s Zykluszeit (Update-Zeit) 250 ms Antwortzeit • zyklisch: < 80 ms • azyklisch: < 40 ms Alle Werte sind typische Werte. Endress+Hauser... -
Seite 13: Dämpfung
• Zähler für max. Druck Überschreitung (Kanal 5) Dp Flow Block enthält Durchfluss und Summenzähler Parameter Summenzähler 1 (Kanal 6) Diagnostic Block enthält Diagnose-Information Fehlernummer über DI Kanäle (Kanal 0 bis 16) Display Block enthält Parameter zur Konfigurierung der Vor-Ort-Anzeige keine Ausgabewerte Endress+Hauser... -
Seite 14: Funktionsblöcke
Sollwert erreicht ist. Analog Alarm Dieser Block enthält alle Prozess Alarm Bedingungen 35 ms Standard Block (funktioniert wie ein Komparator) und stellt sie am Ausgang dar. Zusätzliche Function Block Informationen: Instantiate Function Block Number of instantiate blocks Endress+Hauser... -
Seite 15: Hilfsenergie
• Verwenden Sie verdrilltes, abgeschirmtes Zweiaderkabel, vorzugsweise Kabeltyp A Hinweis! Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA034S "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). Endress+Hauser... - Seite 16 – P01-xMD7xxxx-04-xx-xx-xx-008 links: Elektrischer Anschluss für Geräte mit M12-Stecker rechts: Sicht auf den Stecker am Gerät Für Geräte mit M12-Stecker bietet Endress+Hauser folgendes Zubehör an: Steckerbuchse M 12x1, gerade • Werkstoff: Griffkörper PA; Überwurfmutter CuZn, vernickelt • Schutzart (gesteckt): IP67 •...
- Seite 17 Test möglich. (Der Ausgangsstrom kann somit über die Diode unter- brechungsfrei gemessen werden.) – Auslieferungszustand – minimale Versorgungsspannung: 11,5 V DC – 4...20 mA-Testsignal über Plus- und Test-Klemme abgreifen: Test Test nicht möglich. – minimale Versorgungsspannung: 10,5 V DC Endress+Hauser...
-
Seite 18: Versorgungsspannung
• FOUNDATION Fieldbus: 15 mA ± 1 mA, Einschaltstrom entspricht der IEC 61158-2, Clause 21 ä 69 ff, Merkmal 30 "Gehäuse; Kabeleinführung; Schutzart". Kabeleinführungen Kabelspezifikation • Endress+Hauser empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte 0,5...2,5 mm (20...14 AWG) • Kabelaußendurchmesser: 5...9 mm (0,2...0,35 in) ohne Einfluss auf 4...20 mA-Signal bis 5 % Restwelligkeit innerhalb des zulässigen Spannungsbereiches [laut... -
Seite 19: Messgenauigkeit - Allgemein
18...500 Hz: 5 g Referenz-Genauigkeit bis PMD75 optionale Vor-Ort-Anzeige seitlich (T14) 10...38 Hz: ±0,35 mm (0,01 in); 38...2000 Hz: 2 g IEC 61298-3 Referenz-Genauigkeit bis PMD75 optionale Vor-Ort-Anzeige oben (T15) 10...60 Hz: ±0,35 mm; (0,01 in) 60...2000 Hz: 5 g Endress+Hauser... -
Seite 20: Messgenauigkeit - Metallische Prozessmembranen
Alle Angaben gelten für den Temperaturbereich –10...+60 °C (+14...+140 °F) und Turndown 1:1. Messzelle AISI 316L/1.4435, Alloy, Gold-Rhodium oder Tantal-Prozessmembrane Monel-Prozessmembrane % des URL/Jahr 10 mbar (0,15 psi) 0,33 30 mbar (0,45 psi) 0,33 0,48 100 mbar (1,5 psi) 500 mbar (7,5 psi) 0,20 0,35 Endress+Hauser... -
Seite 21: Einfluss Des Systemdrucks Auf Nullpunkt Und Spanne - Pmd75,
(0,3 x TD + 0,15) 100 mbar (1,5 psi) 500 mbar (7,5 psi), (0,12 x TD + 0,1) 3 bar (45 psi) (0,15 x TD + 0,2) 16 bar (240 psi) (0,37 x TD + 0,1) 40 bar (600 psi) Endress+Hauser... -
Seite 22: Messgenauigkeit - Keramische Prozessmembranen
+60...+85 °C (140...185 °F) spanne – PMD70, FMD76 % der eingestellten Spanne (0,35 x TD + 0,05) (0,3 x TD + 0,15) 25 mbar (0,375 psi) 100 mbar (1,5 psi) (0,05 x TD + 0,05) (0,08 x TD + 0,07) Endress+Hauser... -
Seite 23: Einsatzbedingungen (Einbaubedingungen)
( ä 65 ff, Abschnitt "Einbauhinweise, Druckmittlersysteme"). • Das Gehäuse des Deltabar S ist bis zu 380° drehbar. ä 26, Abschnitt "Gehäuse drehen". • Für die Montage des Gerätes an Rohren und Wänden bietet Endress+Hauser eine Montagehalterung an. ä 24, Abschnitt "Wand- und Rohrmontage". -
Seite 24: Wand- Und Rohrmontage
Deltabar S Wand- und Rohrmontage Für die Montage des Gerätes an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an. ä 69 ff, Merkmal 110, "Zusatzausstattung 2". Hinweis! Bei Verwendung eines Ventilblocks, sind dessen Maße zusätzlich zu berücksichtigen. ➀ P01-xMD7xxxx-11-xx-xx-xx-008 Halter für Wand- und Rohrmontage... -
Seite 25: Variante "Separatgehäuse
Technische Daten der PE- und FEP-Kabel: • Minimaler Biegeradius: 120 mm (4,72 in) • Kabel-Auszugskraft: max. 450 N (101 lbf) • UV-Beständigkeit Einsatz im explosionsgefährdeten Bereich: • Eigensichere Installation (Ex ia/IS) • FM/CSA IS: nur für Div. 1 Installation Endress+Hauser... -
Seite 26: Gehäuse Drehen
• Einfache Montage durch optimale Ausrichtung des Gehäuses • Gute zugängliche Bedienung des Gerätes • Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional). max. 380° P01-PMx7xxxx-17-xx-xx-xx-000 Gehäuse ausrichten durch Lösen des Gewindestiftes T14- und T15-Gehäuse: 2 mm (0,08 in) Innensechskant; T17-Gehäuse: 3 mm (0,12 in) Innensechskant Endress+Hauser... -
Seite 27: Sauerstoffanwendungen
FMD78 – * * * ** * ** D * * Nur Geräte, nicht Zubehör oder beigelegtes Zubehör. Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Geräte für spezielle Anwendungen an, wie z. B. für Reinstgas, welche von Öl und Fett gereinigt sind. Für diese Geräte gelten keine besonderen Einschränkungen hinsichtlich den Prozessbedingungen. -
Seite 28: Einsatzbedingungen (Umgebungsbedingungen)
• Stoßstromprüfung î = 20 kA nach DIN EN 60079-14: 8/20 s erfüllt • Ableiterwechselstromprüfung I = 10 A erfüllt ä 70 ff, Merkmal 100 "Zusatzausstattung 1" und Merkmal 110 "Zusatzausstattung 2", Variante "M Überspannungsschutz". Hinweis! Geräte mit integriertem Überspannungsschutz müssen geerdet werden. Endress+Hauser... -
Seite 29: Einsatzbedingungen (Prozessbedingungen)
PMD75 (mit metallischen Prozessmembranen) Variante für Merkmal 80 im Dichtung Prozesstemperaturbereich Bestellcode FKM Viton –20...+85 °C (-4...+185 °F) PTFE –40...+85 °C (-40...+185 °F) –20...+85 °C (-4...+185 °F) Kupfer –40...+85 °C (-40...+185 °F) Kupfer, gereinigt für Sauerstoffeinsatz –20...+85 °C (-4...+185 °F) Endress+Hauser... -
Seite 30: Druckangaben
Sauerstoffanwendungen" gemäß ä 27, Abschnitt "Sauerstoffanwendungen" nicht überschritten werden. Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1: 2001 Tab. 18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein. Endress+Hauser... -
Seite 31: Konstruktiver Aufbau
Vorderansicht, Seitenansicht links, Draufsicht Einbauhöhe H siehe jeweiligen Prozessanschluss. Gewicht Gehäuse siehe ä 51. Maße T17-Gehäuse (hygienisch), optionale Anzeige seitlich P01-PMx7xxxx-06-00-xx-xx-001 Vorderansicht, Seitenansicht links, Draufsicht Einbauhöhe H siehe jeweiligen Prozessanschluss. Gewicht Gehäuse siehe ä 51. Endress+Hauser... -
Seite 32: Prozessanschlüsse Pmd70 Mit Keramischen Prozessmembranen
AISI 316L 1/4-18 NPT IEC 61518 PN 160: M10 Alloy C276 Entlüftungsventile Alloy C276 4,2 kg (2.4819), siehe Seite 69, Merk- mal 110 "Zusatzausstattung 2". Gewicht Prozessanschluss, für Gewicht Gehäuse siehe ä 51. AISI 316L (1.4435) Alloy C276 (2.4819) Endress+Hauser... -
Seite 33: Prozessanschlüsse Pmd70 Mit Keramischen Prozessmembranen (Fortsetzung)
Gerätehöhe H Beschreibung Gerätehöhe H T14-Gehäuse, optionale Anzeige seitlich 253 mm (9,96 in) T15-Gehäuse ohne Anzeige, Deckel flach 259 mm (10,2 in) T15-Gehäuse mit Anzeige, Deckel hoch 271,5 mm (10,7 in) T17-Gehäuse, optionale Anzeige seitlich 269 mm (10,6 in) Endress+Hauser... -
Seite 34: Prozessanschlüsse Pmd75 Mit Metallischen Prozessmembranen
Gewicht Prozessanschlüsse ohne Entlüftungsventile mit 10 mbar (0,15 psi)- oder 30 mbar (0,45 psi)-Messzelle, Prozessanschlüsse ohne Entlüftungsventile mit Messzellen 100 mbar (1,5 psi) ohne Entlüftungsventile wiegen ca. 800 g (28,22 oz) weniger. Gewicht Gehäuse siehe ä 51. AISI 316L/1.4435 oder 1.4404 Alloy C276/2.4819 Endress+Hauser... -
Seite 35: Prozessanschlüsse Pmd75 Mit Metallischen Prozessmembranen (Fortsetzung)
Entlüftungsventile mit Messzellen 100 mbar (1,5 psi) wiegen ca. 800 g (28,22 oz) weniger. Gewicht Gehäuse siehe ä 51. PN 160 bar (2400 psi)-Messzellen: AISI 316L/1.4435, PN 420 bar (6300 psi)-Messzellen: AISI 316L (1.4435 oder 1.4404) Alloy C276/2.4819 Endress+Hauser... -
Seite 36: Prozessanschlüsse Pmd75 Mit Metallischen Prozessmembranen (Fortsetzung)
T15-Gehäuse ohne Anzeige, Deckel flach 223 mm (236 mm) T15-Gehäuse mit Anzeige, Deckel hoch 235,5 mm (248,5 mm) T17-Gehäuse, optionale Anzeige, seitlich 233 mm (246 mm) für Geräte mit 10 mbar (0,15 psi)- und 30 mbar (0,45 psi)-Messzelle Werte in Klammern Endress+Hauser... - Seite 37 Die Rautiefe der medienberührten Oberfläche inklusive Dichtfläche der Flansche (alle Normen) aus Hastelloy C, Monel oder Tantal ist Ra 0,8 μm (31,5 in). Geringere Rautiefen auf Anfrage. Bezeichnung nach DIN 2527 in Klammern Gewicht Gehäuse siehe ä 51 ECTFE-Beschichtung auf AISI 316L (1.4435). Bei Einsatz in explosionsgefährdeten Bereichen: Elektrostatische Aufladung der Kunststoffflächen vermeiden. Alloy C276/2.4819 Endress+Hauser...
-
Seite 38: Prozessanschlüsse Fmd76 Mit Keramischen Prozessmembranen (Fortsetzung)
Geringere Rautiefen auf Anfrage. Gewicht Gehäuse siehe ä 51 Kombination aus AISI 316 für erforderliche Druckfestigkeit und AISI 316L für erforderliche chemische Beständigkeit (dual rated) ECTFE-Beschichtung auf AISI 316/316L. Bei Einsatz in explosionsgefährdeten Bereichen: Elektrostatische Aufladung der Kunststoffflächen vermeiden. Endress+Hauser... -
Seite 39: Prozessanschlüsse Fmd76 Mit Keramischen Prozessmembranen (Fortsetzung)
191 mm (7,52 in) + Flanschdicke b (siehe Tabellen) Prozessanschlüsse FMD77 mit Druckmittler, Niederdruckseite 7/16-20 UNF + – – 1/4-18 NPT 103.7 P01-FMD77xxx-06-xx-xx-xx-001 Niederdruckseite: Anschluss 1/4-18 NPT, Befestigung wahlweise 7/16-20 UNF, Werkstoff Seitenflansche Grundgerät: AISI 316L (1.4435 oder 1.4404) Hochdruckseite, siehe folgenden Abschnitt "Prozessanschlüsse, Hochdruckseite FMD77" Endress+Hauser... -
Seite 40: Prozessanschlüsse Fmd77 Mit Druckmittler, Hochdruckseite
( ä 78, Merkmal 10 "Zulassung"). Diese Geräte werden mit einem separaten Schild mit der Registrierungsnummer 0F10524.5C ausgestattet. • Kapitel "Planungshinweise Druckmittlersysteme" beachten ä 62 ff. • Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfügung. EN-/DIN-Flansche, Anschlussmaße gemäß EN 1092-1/DIN 2527 P01-FMD77xxx-06-09-xx-xx-002 Prozessanschluss FMD77, Hochdruckseite EN-/DIN-Flansch mit und ohne Tubus, Werkstoff AISI 316L Gerätehöhe ... -
Seite 41: Prozessanschlüsse Fmd77 Mit Druckmittler, Hochdruckseite (Fortsetzung)
0.88 (22,4) 7.88 (200,2) 3.50 (89) 11,7 Die Rautiefe der medienberührten Oberfläche inklusive Dichtfläche der Flansche (alle Normen) aus Hastelloy C, Monel oder Tantal ist Ra 0,8 μm (31,5 in). Geringere Rautiefen auf Anfrage. Gewicht Gehäuse siehe ä 51 Endress+Hauser... -
Seite 42: Prozessanschlüsse Fmd77 Mit Druckmittler, Hochdruckseite (Fortsetzung)
T15-Gehäuse ohne Anzeige, Deckel flach 331 mm (13 in) + Flanschdicke b (siehe Tabellen) T15-Gehäuse mit Anzeige, Deckel hoch 343,5 mm (13,5 in) + Flanschdicke b (siehe Tabellen) T17-Gehäuse, optionale Anzeige seitlich 341 mm (13,4 in) + Flanschdicke b (siehe Tabellen) Endress+Hauser... -
Seite 43: Fmd78 Grundgerät
Gerätehöhe H Beschreibung Gerätehöhe H T14-Gehäuse, optionale Anzeige seitlich 217 mm (8,54 in) T15-Gehäuse ohne Anzeige, Deckel flach 223 mm (8,78 in) T15-Gehäuse mit Anzeige, Deckel hoch 235,5 mm (9,27 in) T17-Gehäuse, optionale Anzeige seitlich 233 mm (9,17 in) Endress+Hauser... -
Seite 44: Prozessanschlüsse Fmd78 Mit Druckmittler
( ä 69 ff, Merkmal 10 "Zulassung"). Die CRN-zugelassenen Geräte werden mit einem separaten Schild mit der Registrierungsnummer 0F10524.5C ausgestattet. • Kapitel "Planungshinweise Druckmittlersysteme" beachten ä 62 ff. • Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfügung. Druckmittler Zellenbauform P01-FMD78xxx-06-09-xx-xx-000... -
Seite 45: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
Gewicht messer messer messer brandurch- von zwei ISO 2852 DIN 32676 messer Druck- mittler [in] [mm] [mm] [mm] [kg] DN 25 DN 25 50,5 0,64 DN 38 DN 40 1 1/2 50,5 DN 51 DN 50 DN 76,1 – Endress+Hauser... -
Seite 46: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
Varivent N für Rohre DN 40 – DN 162 = 50 M max. ø68 P01-FMD78xxx-06-09-xx-xx-006 0,8 m (31,5 in) als Standard. Geringere Prozessanschluss FMD78, Rautiefen der medienberührten Oberflächen R Rautiefen auf Anfrage. Variante Werkstoff Nenndruck Gewicht von zwei Druckmittlern [kg] AISI 316L PN 40 Endress+Hauser... -
Seite 47: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
PN 25 Hygienische Verbindung, Sanitary tank spud, Tubus 2" ø91.45 ø100 ø132.7 P01-FMD78xxx-06-09-xx-xx-011 0,8 m (31,5 in) als Standard. Geringere Prozessanschluss FMD78, Rautiefen der medienberührten Oberflächen R Rautiefen auf Anfrage. Variante Werkstoff Gewicht von zwei Druckmittlern [kg] AISI 316L Endress+Hauser... -
Seite 48: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
Pro- zwei Druck- messer zessmembrane mittlern [mm] [mm] [mm] [kg] DN 50 PN 25 Rd 78 x 1/6" DN 65 PN 25 Rd 95 x 1/6" DN 80 PN 25 Rd 110 x 1/4" Endress+Hauser... -
Seite 49: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
50 A 10 K 80 A 10 K 100 A 10 K Die Rautiefe der medienberührten Oberfläche inklusive Dichtfläche der Flansche (alle Normen) aus Hastelloy C, Monel oder Tantal ist Ra 0,8 μm (31,5 in). Geringere Rautiefen auf Anfrage. Endress+Hauser... -
Seite 50: Prozessanschlüsse Fmd78 Mit Druckmittler (Fortsetzung)
3.50 (89) 17,3 4 (101,6) 19,8 6 (152,4) 22,3 8 (203,6) 24,8 Die Rautiefe der medienberührten Oberfläche inklusive Dichtfläche der Flansche (alle Normen) aus Hastelloy C, Monel oder Tantal ist Ra 0,8 μm (31,5 in). Geringere Rautiefen auf Anfrage. Endress+Hauser... -
Seite 51: Wand- Und Rohrmontage Mit Montagehalter Oder Separatgehäuse
• Prozessanschlüsse PMD75 mit metallischen Prozessmembranen: ä 34 ff • Prozessanschlüsse FMD76 mit keramischen Prozessmembranen: ä 37 ff • Prozessanschlüsse FMD77 mit Druckmittler, Niederdruckseite: ä 39 • Prozessanschlüsse FMD77 mit Druckmittler, Hochdruckseite: ä 40 ff • Prozessanschlüsse FMD78 mit Druckmittler: ä 44 ff Endress+Hauser... -
Seite 52: Werkstoffe (Nicht Prozessberührt)
AISI 304 (1.4301) Deckelkralle Kralle AISI 316L (1.4435), Schraube A4 Kabelverschraubung Polyamid (PA) Dichtung von Kabelverschraubung und Stopfen Silikon (VMQ) Stopfen PBT-GF30 FR, bei Staub-Ex: AISI 316L (1.4435) Außenliegende Bedienung (Tasten und Tasterab- Polycarbonat PC-FR, Schraube A4 deckung), RAL 7035 (grau) Endress+Hauser... - Seite 53 1 GD, ATEX 1/2 GD, ATEX 3 G, FM DIP, CSA Mineralglas Staub-Ex Sichtscheibendichtung EPDM Schraube A2-70 Dichtring EPDM Sicherungsring Schraube A4-50 Externe Erdungsklemme AISI 304 (1.4301) Kabelverschraubung Polyamid PA, bei Staub-Ex: CuZn vernickelt Dichtung von Kabelverschraubung und Stopfen Silikon (VMQ) Stopfen PBT-GF30 FR, bei Staub-Ex: AISI 316L (1.4435) Endress+Hauser...
- Seite 54 Kabel mit Entlastungsfäden aus Dynema; abgeschirmt mit alubeschichteter Folie; isoliert mit Polyethylen (PE-LD), schwarz; Kupfer-Adern, verdrillt, UV-beständig FEP-Kabel für Separatgehäuse abriebfestes Kabel; abgeschirmt mit verzinktem Stahldrahtgeflecht; isoliert mit Perfluorethylenpropylen (FEP), schwarz; Kupfer-Adern, verdrillt, UV-beständig Prozessanschluss-Adapter für AISI 316L (1.4404) Separatgehäuse Endress+Hauser...
- Seite 55 FMD76: Schraube, Zyl- DIN 912-M10x 30-A4-70 FMD77, FMD78: 6kt-Schraube DIN 931-M12x 90-A2-70/6kt-Mutter DIN 934-M12 -A2-70 Messzellenkörper 304 (1.4301) Kugel DIN 5401 (1.3505) Gewindestift DIN 915 M 6x8 A2-70 Stopfen PA 6.6 Kapillare AISI 316 Ti (1.4571) Schutzschlauch für Kapillare AISI 304 (1.4301) Endress+Hauser...
-
Seite 56: Werkstoffe (Prozessberührt)
• "Clamp-Verbindungen" und "Hygienische Verbindungen" (siehe auch Kapitel "Bestellinformationen"): AISI 316L (DIN/EN Werkstoffnummer 1.4435) • Endress+Hauser liefert DIN/ EN Prozessanschlüsse mit Einschraubgewinde in Edelstahl entsprechend AISI 316L (DIN/EN Werkstoffnummer 1.4404 oder 14435) aus. Die Werkstoffe 1.4404 und 1.4435 sind in ihrer Festigkeit- Temperatur-Eigenschaft in der EN 1092-1: 2001 Tab. -
Seite 57: Anzeige- Und Bedienoberfläche
• umfangreiche Diagnosefunktionen (Stör- und Warnmeldung, Schleppzeiger usw.) • schnelle und sichere Inbetriebnahme mittels Quick Setup Menüs Parameter- Messwert-Anzeige Identifikations- Funktionsname Wert nummer Kopfzeile Hauptzeile Einheit Infozeile Symbol – Bargraph Editiermodi Bedientasten Auswahl- möglichkeiten editierbarer Wert aktueller Messwert P01-xxxxxxxx-07-xx-xx-de-011 Endress+Hauser... -
Seite 58: Bedienelemente
Steckplatz für optionales HistoROM /M-DAT ® Parameter zu verriegeln/entriegeln HistoROM /M-DAT DIP-Schalter, um messwertrelevante DIP-Schalter für Dämpfung ein/aus DIP-Schalter, um messwertrelevante Parameter zu verriegeln/entriegeln grüne LED zur Anzeige bei Werteübernahme Parameter zu verriegeln/entriegeln DIP-Schalter für Simulationsmodus ein/aus DIP-Schalter für Dämpfung ein/aus Endress+Hauser... -
Seite 59: Vor-Ort-Bedienung
Commubox FXA195 (siehe Kapitel "Hard- und Software für die Vor-Ort- und Fernbedienung" ä 60) • Field Xpert: Field Xpert ist ein Industrie-PDA mit integriertem 3.5" Touchscreen von Endress+Hauser basierend auf Win- dows Mobile. Er bietet drahtlose Kommunikation über das optionale VIATOR Bluetooth Modem als Punkt- zu-Punkt-Verbindung zu einem HART-Gerät oder über WiFi und Fieldgate FXA520 von Endress+Hauser zu... -
Seite 60: Hard- Und Software Für Die Vor-Ort- Und Fernbedienung
Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI405C/07/DE. Hinweis! Für die folgenden Endress+Hauser Geräte benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291": • Cerabar S PMC71, PMP7x • Deltabar S PMD7x, FMD7x • Deltapilot S FMB70 ToF Adapter FXA291 Der ToF Adapter FXA291 verbindet die Commubox FXA291 mit Geräten der ToF Platform, Druckgeräten und... - Seite 61 Deltabar S FieldCare FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unter- stützen, parametrieren. FieldCare unterstützt folgende Funktionen: • Parametrierung von Messumformern im Off- und Online-Betrieb •...
-
Seite 62: Planungshinweise Druckmittlersysteme
Der Prozessdruck wirkt über die Prozessmembrane des Druckmittlers auf das flüssigkeitsgefüllte System, das den Prozessdruck über die Kapillarleitung auf den Sensor des Differenzdrucktransmitters überträgt. Endress+Hauser liefert alle Druckmittlersysteme in geschweißter Ausführung. Das System ist hermetisch dicht, wodurch eine höhere Zuverlässigkeit erreicht wird. - Seite 63 Der Differenzdrucktransmitter beeinflusst durch das Volumen seiner Seitenflansche und durch sein Steuervo- lumen den Temperatureinsatzbereich, den T Nullpunkt und die Antwortzeit. Das Steuervolumen ist das Volu- men, das verschoben werden muss, um den kompletten Messbereich zu durchfahren. Die Differenzdrucktransmitter von Endress+Hauser sind hinsichtlich minimalen Steuervolumens und Seiten- flansches optimiert. Endress+Hauser...
-
Seite 64: Druckmittler-Füllöle
Länge der Kapillare zu multiplizieren. Die Antwortzeit des Transmitters ist zusätzlich zu berücksichtigen. Umgebungstemperatur = 20 °C Silikonöl Hochtemperaturöl Pflanzenöl Inertes Öl DN 50 DN 80 DN 50 DN 80 Nenndurchmesser (1 mm) (2 mm) (1 mm) (2 mm) Kapillar-Innendurchmesser 500 mbar 3 bar Messzelle P01-FMD78xxx-05-xx-xx-de-000 Endress+Hauser... -
Seite 65: Einbauhinweise
• Um die Prozessmembrane reinigen zu können, ohne den Messumformer aus dem Prozess zu nehmen, bietet Endress+Hauser als Zubehör Spülringe an. Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfügung. • Ein Druckmittler bildet mit dem Messumformer ein geschlossenes, kalibriertes System, das durch Öffnungen im Druckmittler und im Messwerk des Messumformers befüllt wurde. - Seite 66 Um genauere Messergebnisse zu erhalten und einen Defekt des Gerätes zu vermeiden, die Kapillaren wie folgt montieren: • schwingungsfrei (um zusätzliche Druckschwankungen zu vermeiden) • nicht in der Nähe von Heiz- oder Kühlleitungen • isolieren bei tieferer oder höherer Umgebungtemperatur als der Referenztemperatur • mit einem Biegeradius 100 mm (3,94 in). Endress+Hauser...
-
Seite 67: Hochtemperatur-Öl
Deltabar S Vakuumanwendungen Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser den Drucktransmitter unterhalb des unteren Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmittler bedingt durch die Vor- lage des Füllöls in den Kapillaren vermieden. Bei einer Montage des Drucktransmitters oberhalb des unteren Druckmittlers darf der maximale Höhenunter- schied H1 gemäß... -
Seite 68: Zertifikate Und Zulassungen
Deltabar S Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassungen • ATEX • FM • CSA • NEPSI • IECEx • GOST auf Anfrage •... -
Seite 69: Bestellinformationen
Gehäuse: siehe zusätzliche Spezifikationen Nennbereich; PN: Nennwert 25 mbar/2500 Pa/0,375 psi 10 bar/1 MPa/150 psi 100 mbar/10 kPa/1,5 psi 16 bar/1,6 MPa/240 psi 500 mbar/50 kPa/7,5 psi 100 bar/10 MPa/1500 psi 3 bar/300 kPa/45 psi 100 bar/10 MPa/1500 psi vorbereitet für Deltatop Endress+Hauser... -
Seite 70: Pmd70 (Fortsetzung)
Min Alarm Strom + HART Burst Mode PV HistoROM/M-DAT GL/ABS Schiffbauzulassung Montagehalter, Wand/Rohr, 304 Anbau an Absperrarmatur von oben W Anbau an Absperrarmatur von unten Werkszeugnis nach EN10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Endress+Hauser... -
Seite 71: Pmd70 (Fortsetzung)
Werkszeugnis nach EN10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Helium-Lecktest EN 1518 mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Kennzeichnung: Z1 Messstelle (TAG) Z2 Busadresse PMD70 vollständiger Bestellcode Endress+Hauser... -
Seite 72: Pmd75
T17 316L Hygiene IP66/68 NEMA6P; G1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; NPT1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; M12 Stecker, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; 7/8" Stecker, T17 = Deckel seitlich Gehäuse: siehe zusätzliche Spezifikationen Endress+Hauser... -
Seite 73: Pmd75 (Fortsetzung)
1/4 – 18 NPT, Befestigung: PN 160: M10, PN 420: M12, Alloy C (CRN) Dichtung: FKM Viton PTFE Kupferdichtring, gereinigt für Sauerstoffeinsatz FKM Viton, gereinigt von Öl und Fett FKM Viton, gereinigt für Sauerstoffeinsatz Druck- und Temperatureinsatzgrenzen beachten. PTFE, gereinigt für Sauerstoffeinsatz Kupferdichtring Endress+Hauser... -
Seite 74: Pmd75 (Fortsetzung)
Montagehalterung, Wand/Rohr, AISI 304 Werkszeugnis nach EN10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 Helium-Lecktest EN 1518 mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Kennzeichnung: Z1 Messstelle (TAG) Z2 Busadresse PMD75 vollständiger Bestellcode Endress+Hauser... -
Seite 75: Fmd76
T17 316L Hygiene IP66/68 NEMA6P; 7/8" Stecker, T17 = Deckel seitlich Gehäuse: siehe zusätzliche Spezifikationen Nennbereich; PN: Nennwert 100 mbar/10 kPa/1,5 psi 16 bar/1,6 MPa/240 psi 500 mbar/50 kPa/7,5 psi 100 bar/10 MPa/1500 psi 3 bar/300 kPa/45 psi 100 bar/10 MPa/1500 psi Endress+Hauser... -
Seite 76: Fmd76 (Fortsetzung)
4" 150 lbs, AISI 316/316L mit ECTFE-Beschichtung, Sicherheitshinweise elektrostatische Aufladung beachten! 4" 150 lbs RF, Alloy C276 (CRN) W 4" 300 lbs RF, AISI 316/316L (CRN) JIS-Flansche 10K 80A RF, AISI 316L 10K 80A RF, Alloy C276 10K 100A RF, AISI 316L Endress+Hauser... -
Seite 77: Fmd76 (Fortsetzung)
Werkszeugnis nach EN10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Helium-Lecktest EN 1518 mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Kennzeichnung: Z1 Messstelle (TAG) Z2 Busadresse FMD76 vollständiger Bestellcode Endress+Hauser... -
Seite 78: Fmd77
T17 316L Hygiene IP66/68 NEMA6P; G1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; NPT1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; M12 Stecker, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; 7/8" Stecker, T17 = Deckel seitlich Gehäuse: siehe zusätzliche Spezifikationen Endress+Hauser... -
Seite 79: Fmd77 (Fortsetzung)
3" 300 lbs, RF, kompakt, 316/316L, Flansch ANSI B16.5 4" 150 lbs, RF, kompakt, 316/316L, Flansch ANSI B16.5 W 4" 300 lbs, RF, AISI 316L (CRN) JIS-Flansche 10K 50A RF, AISI 316L 10K 80A RF, AISI 316L 10K 100 A RF, AISI 316L Endress+Hauser... -
Seite 80: Fmd77 (Fortsetzung)
Schrauben 7/16 UNF, Länge 1 1/2" (4 Stück) für Ovalflansch Adapter Werkszeugnis nach EN 10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Kennzeichnung: Z1 Messstelle (TAG) Z2 Busadresse FMD77 vollständiger Bestellcode Endress+Hauser... -
Seite 81: Fmd78
T17 316L Hygiene IP66/68 NEMA6P; G1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; NPT1/2 Gewinde, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; M12 Stecker, T17 = Deckel seitlich T17 316L Hygiene IP66/68 NEMA6P; 7/8" Stecker, T17 = Deckel seitlich Gehäuse: siehe zusätzliche Spezifikationen Endress+Hauser... -
Seite 82: Fmd78 (Fortsetzung)
DIN 11851 DN 80 PN 25 Gewindestutzen, EHEDG, 3A, AISI 316L EN-/DIN-Flansche DN 50 PN 10-40 B1, AISI 316L DN 80 PN 10-40 B1, AISI 316L DN 100 PN 10-16 B1, AISI 316L DN 100 PN 25-40 B1, AISI 316L Endress+Hauser... -
Seite 83: Fmd78 (Fortsetzung)
HART Burst Mode PV Min Alarm Strom + HART Burst Mode PV HistoROM/M-DAT GL/ABS Schiffbauzulassung Montagehalter, Wand/Rohr, 304 Werkszeugnis nach EN 10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Endress+Hauser... -
Seite 84: Fmd78 (Fortsetzung)
4x Schrauben UNF7/16, Länge1-1/2" GL/ABS Schiffbauzulassung Montagehalterung, Wand/Rohr, AISI 304 Werkszeugnis nach EN 10204 2.2 Stückprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Überdruckprüfung mit Prüfzeugnis, Abnahmeprüfzeugnis nach EN 10204 3.1 Kennzeichnung: Z1 Messstelle (TAG) Z2 Busadresse FMD78 vollständiger Bestellcode Endress+Hauser... -
Seite 85: Ergänzende Dokumentation
– XA275P FMD76, FMD77, PROFIBUS PA, FMD78 FOUNDATION Fieldbus ATEX II 1/2 G Ex ia IIC T6 + PMD75, FMD77, – 4...20 mA HART, – XA242P ATEX II 2 G Ex d IIC T6 FMD78 PROFIBUS PA, FOUNDATION Fieldbus Endress+Hauser... -
Seite 86: Installation/Control Drawings
PMD70, FMD76 – 4...20 mA HART – XA235P, ATEX II 1/2 G Ex ia IIC T6 + ZD141P, FM/CSA IS Cl.I,II,III Div.1 ZD142P Gr.A-G FM: Zone 0,1,2/CSA: – PROFIBUS PA, FOUN- – XA235P, Zone 0,1,2 DATION Fieldbus ZD188P, ZD189P Endress+Hauser... -
Seite 87: Überfüllsicherung
– XA242P, FM/CSA IS + XP Cl.I Div.1 DATION Fieldbus ZD190P, Gr.A-D ZD191P CSA XP Cl.I Div.1 Gr.B-D, PMD75, FMD77, – 4...20 mA HART, PROFI- – ZD229P Ex d, Zone 1,2 FMD78 BUS PA, FOUNDATION Fieldbus Überfüllsicherung • WHG: ZE259P/00/DE Endress+Hauser... - Seite 88 Deltabar S Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Lehnergasse 4 Kägenstrasse 2 Berlin • • • Colmarer Straße 6...
