Verbrennungsgasableitungs - / Verbrennungsluftzuleitungssystem - Dru Pronto G31 Bedienungsanleitung

- Hängen Sie das Gerät in einer Höhe von mindes-
tens 300 mm über dem Boden auf.
- Bei brennbaren Gegenständen beziehungsweise
Materialien ist ein Sicherheitsabstand von min-
destens 500 mm vom Gerät einzuhalten.
- Am Gerät dürfen keine Änderungen vorgenom-
men werden.
➠

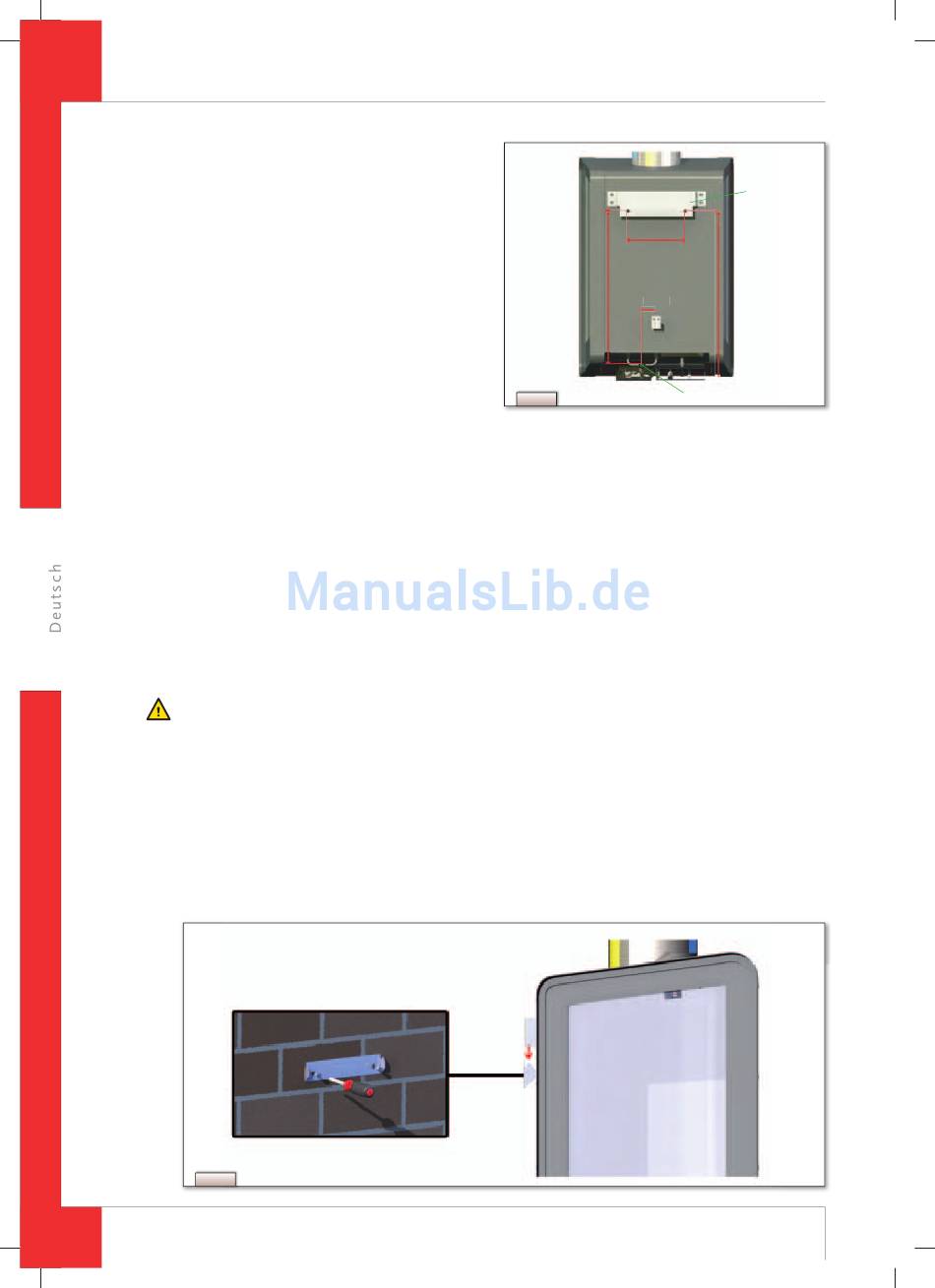

Legen Sie die Position des Geräts fest; die Abmessun-
gen sind der Abb. 3 zu entnehmen.
➠
Sorgen Sie für einen Gasanschluss an Ort und Stelle;
entsprechende Einzelheiten sind dem Absatz 6.3 zu
entnehmen.
➠
Machen Sie eine Durchführungsöff nung für das Ver-
brennungsgasableitungs-/Verbrennungsluftzulei-
tungssystem mit dem nachstehenden Durchmesser;
entsprechende Einzelheiten sind dem Absatz 6.5 und der
- Ø160 mm für eine Fassadendurchführung durch feuerfestes Material
- Ø 250 mm für eine Fassadendurchführung durch brennbares Material
- Ø 160 mm für eine Dachdurchführung durch unbrennbare Materialien.
- Ø 250 mm für eine Dachdurchführung durch brennbares Material.
Das Gerät anhand der Wandbügel sowie der mitgelieferten Keilbolzen an der Wand befestigen;
6.5
6.5.1 Allgemein
Hierbei handelt es sich um den Gerätetyp C11/C31.
Das Gerät wird an ein kombiniertes Verbrennungsgasableitungs-/Verbrennungsluftzuleitungssystem – nachstehend
als konzentrisches System bezeichnet - angeschlossen.
Die Leitung nach außen kann sowohl durch die Fassade (siehe Absatz 6.5.2) wie auch durch das Dach hindurch
(siehe Absatz 6.5.3) verlegt werden.
Eventuell kann aber auch ein bestehender Ableitungskanal verwendet werden (siehe Absatz 6.5.4).
Achtung: - Ausschließlich das von DRU gelieferte konzentrische System (Ø100 / Ø150 mm) verwenden. Dieses System wurde
zusammen mit dem Gerät geprüft.
DRU kann die reibungslose und unbedenkliche Funktion anderer Systeme nicht garantieren und auch keine Haftung
dafür akzeptieren.
Zum Anschluss an ein bestehendes Schornsteinrohr ausschließlich den von DRU gelieferten Anschlussbausatz
verwenden.
- Von brennbaren Gegenständen beziehungsweise Materialien ist, was das konzentrische System betrifft, ein Min-
destabstand von 500 mm einzuhalten.
- Zwischen dem äußeren Rand des konzentrischen Systems und den Wänden beziehungsweise der Decke ist ein Si-
cherheitsabstand von mindestens 50 mm einzuhalten. Wenn das System beispielsweise in einen Kasten eingebaut
wird, muss dieser rundum aus feuerfesten Materialien bestehen.
Das konzentrische System wird vom Gerät aus aufgebaut (beziehungsweise von dessen Ablass-Stutzen aus).
Abb. 4
D 6
95901402DE Install_G31.indd 6 95901402DE Install_G31.indd 6
- / Verbrennungsluftzuleitungssystem
Verbrennungsgasableitungs
-
P R O N T O I N S TA L L AT I O N S V O R S C H R I F T
180mm
505mm
565mm
70mm
Gasanschluss
Abb. 3
Abb. 5
zu entnehmen.
Mauerbügel
siehe Abb. 4
