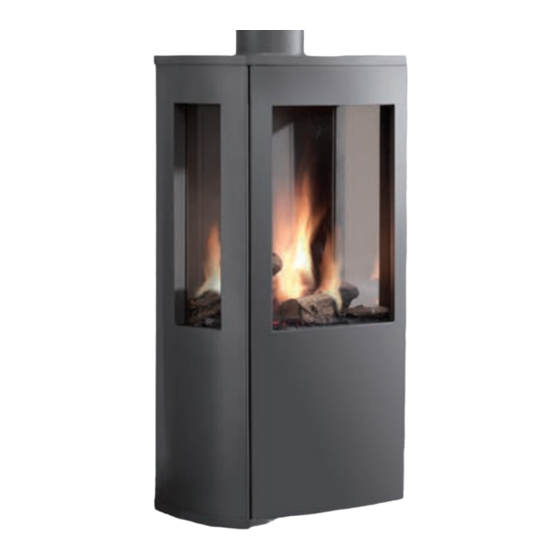

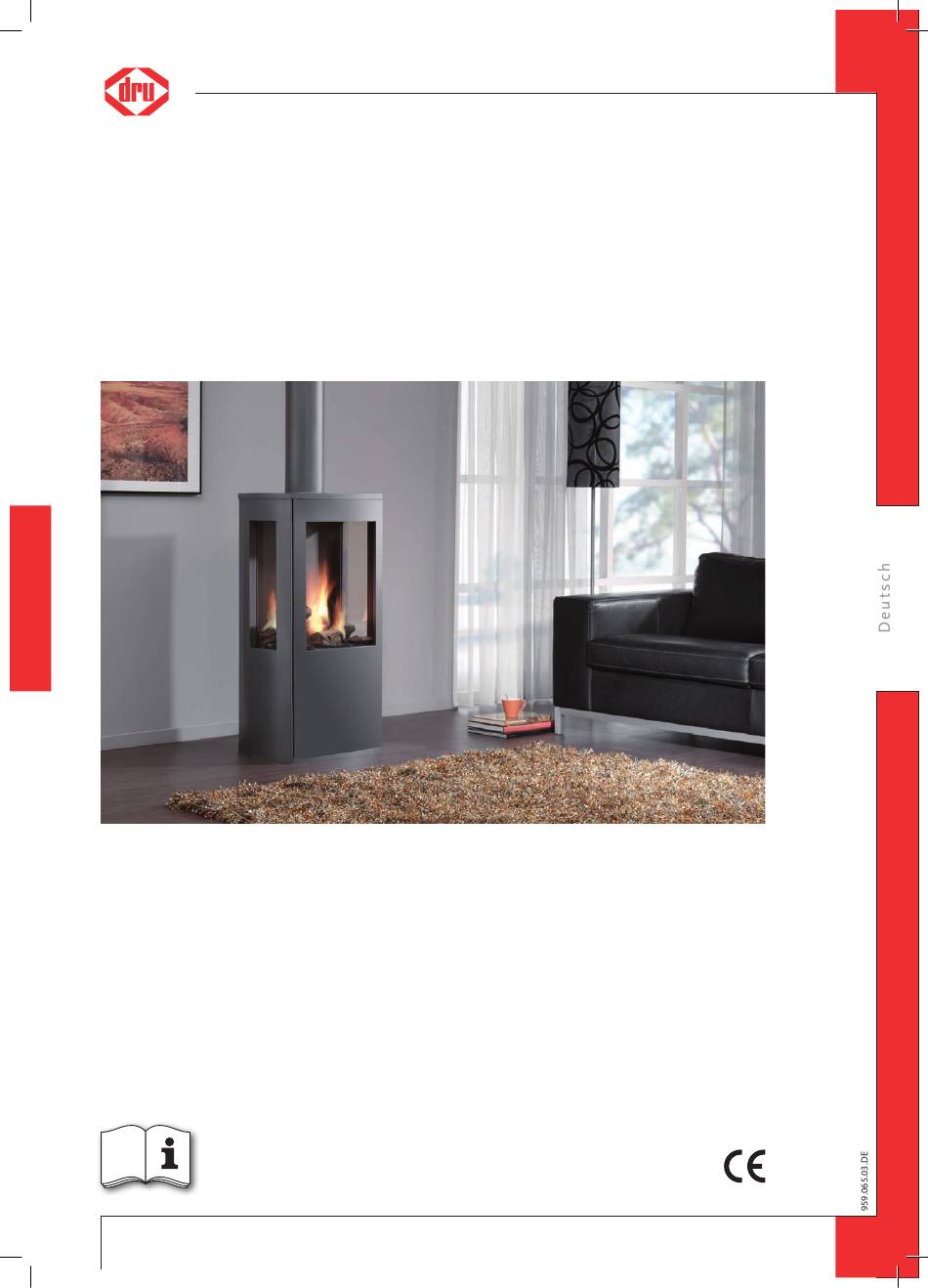

- Seite 1 Trio RCE G31 Propangas Installationsvorschrift Bewahren Sie dieses Dokument sorgfältig auf...
-
Seite 2: Inhaltsverzeichnis
Abbildungen Vorwort Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Somit ist gewährleistet, dass Sie auf Jahre hinaus mit Ihrem Gerät zufrieden sein werden. -
Seite 3: Einleitung
Verordnung in Bezug auf Geräte zur Verbrennung gasförmiger Brennstoffe und die dabei angewandten Normen erfüllen. Diese Erklärung verliert ihre Gültigkeit, wenn ohne vorherige schriftliche Genehmigung der DRU irgendwelche Änderungen am Gerät vorgenommen werden. Eine Kopie des CE-Prüfzertifikats können Sie herunter- laden auf www.druservice.com. -
Seite 4: Anweisungen
Qualitätsnormen. Achtung Halten Sie Plastiktüten von Kindern fern. Wenn sich nach dem Auspacken herausstellt, dass nicht alle Teile vorhanden sind, wenden Sie sich bitte an den DRU Service; ➠ Die Verpackung ist auf dem regulären Weg zu entsorgen. -
Seite 5: Gasanschluss
(siehe Absatz 6.5.2) wie auch durch das Dach hindurch (siehe Absatz 6.5.3) verlegt werden. Eventuell kann aber auch ein bestehender Ableitungskanal verwendet werden (siehe Absatz 6.5.4). Achtung - Ausschließlich das von DRU gelieferte konzentrische System (Ø100 / Ø150 mm) verwenden. Dieses System wurde zusammen mit dem Gerät geprüft. -
Seite 6: Anwendung Mit Dachdurchführung
T R I O I N S TA L L AT I O N S V O R S C H R I F T - Verwenden Sie hitzebeständige Isoliermaterialien für die Durchführung durch brennbare Materialien; - Die Rosette (Montageinnenplatte) der Fassadendurchführung ist zu klein, um die Ö nung von Ø 250 mm bei der Durchführung durch brennbare Materialien abzudichten. - Seite 7 T R I O I N S TA L L AT I O N S V O R S C H R I F T Beispiele Zur Verdeutlichung werden zwei Beispiele präsentiert, um die Zulässigkeit konzentrischer Systeme und die Bedin- gungen zur Justierung des Geräts festzulegen.
-
Seite 8: Anschluss An Ein Bestehendes Schornsteinrohr
Verbrennungsluftzuleitung. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: - Nur zulässig, wenn dazu der spezielle DRU-Anschlussbausatz für Schornsteine verwendet wird. Die Installationsvorschrift wird mitgeliefert. - Die Abmessungen müssen mindestens 150 x 150 mm betragen;... -
Seite 9: Justierung Des Geräts
T R I O I N S TA L L AT I O N S V O R S C H R I F T !Achtung - Der Gasregelblock be ndet sich hinter der Tür in dem Freiraum unten im Gerät; - Beim Anschließen der Gasleitung den Gashahn nicht verdrehen. -
Seite 10: Ausbau Der Vorderen Scheibe
T R I O I N S TA L L AT I O N S V O R S C H R I F T 6.9.1.1 Ausbau der vorderen Scheibe Beim Ausbau der vorderen Scheibe geht man wie folgt vor (siehe Anlage 4, Abb. -
Seite 11: Einsetzen / Auswechseln Der Batterien
(siehe Anlage 4, Abb. 19). Für das Anschließen einer externen Steuerung ist ein „Anschluss- kabel Domotica für Mertik GV60“ erforderlich. Dazu die Service-Website von DRU konsultieren. Die folgenden Kontakte sind möglich: - Zündung: beide Kontakte 1 + 3 schließen, eine Sekunde lang (wenn ein 2. Thermoelement vorhanden ist, muss der Ofen mindestens 20 Sekunden mit voller Leistung brennen, bevor der gewünschte Stand ausgewählt werden kann). -
Seite 12: Endkontrolle
T R I O I N S TA L L AT I O N S V O R S C H R I F T Der Ofen reagiert in jedem Fall immer auf die zum Lieferumfang gehörende Funkfernbedienung. Das externe Steu- erungssystem kann einen der zwei Modi dieser Fernbedienung verwenden: 1. -
Seite 13: Flammenbild
T R I O I N S TA L L AT I O N S V O R S C H R I F T Wiederholen Sie den Zündvorgang einige Male und führen Sie dabei die in Kapitel 8.3.2 beschriebenen Kontrollen aus; ➠... -
Seite 14: Übergabe
T R I O I N S TA L L AT I O N S V O R S C H R I F T Übergabe Sie müssen den Benutzer über das Gerät informieren. Dabei ist der Benutzer über die Inbetriebnahme, die Funktion und die Fernbedienung sowie die jährliche Wartung zu unterrichten. -
Seite 15: Störungen
T R I O I N S TA L L AT I O N S V O R S C H R I F T 11. Störungen Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Startzyklus Start 1.01 1.03 1.05 Piept der Empfänger? Ein langer Piepton mit einer Kurze Pieptöne nacheinander... - Seite 16 T R I O I N S TA L L AT I O N S V O R S C H R I F T Schema zur Störungssuche bei Gasheizungen mit elektronischer Zündung: Zündung und Flammenbild Start 2.10 Zündet der Hauptbrenner 2.06 Zünd amme kann gleichmäßig und schnell über 2.08 Zündet der Hauptbrenner...
-
Seite 17: Ist Das Flammenbild Ok
Wird die richtige Brennerdruck. Windschutzeinrichtung an der Außenwand/über Dach Flammen: Flammenbild schief verwendet, von der Marke oder fehlt bei einem Teil des ‘DRU’?. Brenners Mündet die Windschutzein- Positionierung der Holzblöcke richtung an der oder Kiesel. Außenwand/über Dach in die Brennerö nungen (lokal) vorgeschriebenen Flächen,... -
Seite 18: Anlage 1 Mitgelieferte Teile
T R I O I N S TA L L AT I O N S V O R S C H R I F T Anlage 1 Mitgelieferte Teile Der nachstehenden Tabelle sind die Teile zu entnehmen, die mit dem Gerät mitgeliefert werden. Tabelle 5: Mitgelieferte Teile Komponent Anzahl... -
Seite 19: Anlage 2 Technische Daten
Raumluftunabhängige Verbrennung C11, C31, C91 Kategorie Konzentrischer Anschluss des Geräts 150/100 DRU LAS ES-E 200/150/100 Anwendbare konzentrische Systeme DRU LAS ES-I 150/100, DRU LAS AG-I 150/100 Ausführung des Flammenschutzes Zündflamme mit Thermoelement 2 Thermoelement Schutz der Atmosphäre Nein Druckausgleichsluke Gastyp... -
Seite 20: Anlage 3 Teile
T R I O I N S TA L L AT I O N S V O R S C H R I F T Anlage 3 Teile Ersatzteile sind erhältlich unter www.druservice.nl Anlage 4 Abbildungen 38c-1218/3 Abb. 1... - Seite 21 T R I O I N S TA L L AT I O N S V O R S C H R I F T 1x90° 38c-744f max. 3m Abb. 2 Abb. 3 38c-1220/0 Abb. 4 Abb. 5 Abb. 6...
- Seite 22 T R I O I N S TA L L AT I O N S V O R S C H R I F T Abb. 7 Abb. 8 Abb. 9 Abb. 10...
- Seite 23 T R I O I N S TA L L AT I O N S V O R S C H R I F T Abb. 10 Abb. 11 Abb. 12 Abb. 13...
- Seite 24 T R I O I N S TA L L AT I O N S V O R S C H R I F T Abb. 14 Abb. 15 Abb. 16 Abb. 17 Abb. 18...
- Seite 25 T R I O I N S TA L L AT I O N S V O R S C H R I F T Abb. 20 Abb. 21...
- Seite 26 T R I O I N S TA L L AT I O N S V O R S C H R I F T 38p-0181 38C-2031/1 Abb. 22 Abb. 23 38p-0182 38p-0179 Abb. 24 Abb. 25...
- Seite 27 T R I O I N S TA L L AT I O N S V O R S C H R I F T Notizen ........................................... . .
- Seite 28 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
