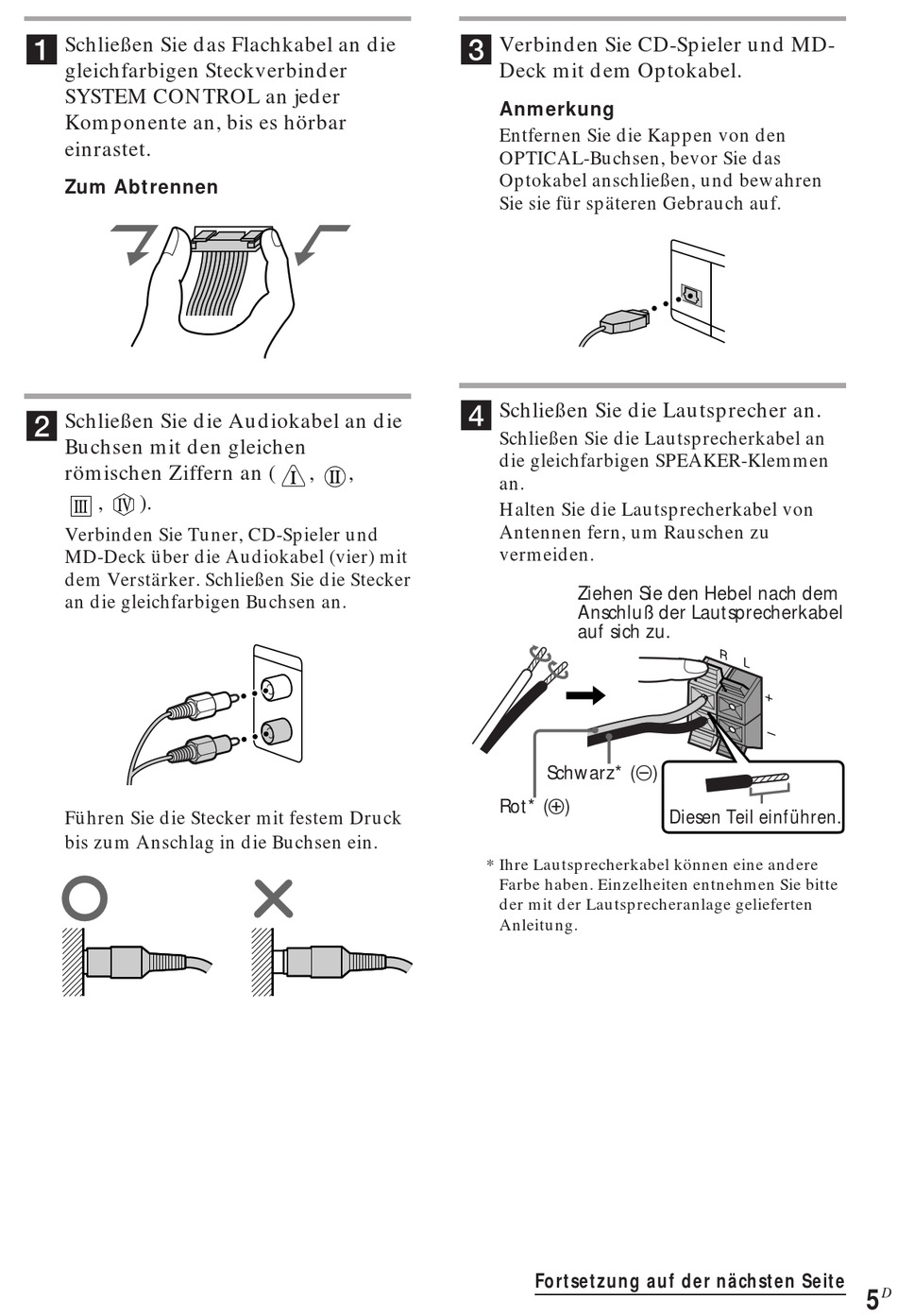

Sony DHC-EX77MD Bedienungsanleitung Seite 5

1
Schließen Sie das Flachkabel an die
gleichfarbigen Steckverbinder
SYSTEM CONTROL an jeder
Komponente an, bis es hörbar
einrastet.
Zum Abtrennen
2
Schließen Sie die Audiokabel an die
Buchsen mit den gleichen
römischen Ziffern an (
, ).
Verbinden Sie Tuner, CD-Spieler und
MD-Deck über die Audiokabel (vier) mit
dem Verstärker. Schließen Sie die Stecker
an die gleichfarbigen Buchsen an.
Führen Sie die Stecker mit festem Druck
bis zum Anschlag in die Buchsen ein.
3
4
, ,
Verbinden Sie CD-Spieler und MD-
Deck mit dem Optokabel.
Anmerkung
Entfernen Sie die Kappen von den
OPTICAL-Buchsen, bevor Sie das
Optokabel anschließen, und bewahren
Sie sie für späteren Gebrauch auf.
Schließen Sie die Lautsprecher an.
Schließen Sie die Lautsprecherkabel an
die gleichfarbigen SPEAKER-Klemmen
an.
Halten Sie die Lautsprecherkabel von
Antennen fern, um Rauschen zu
vermeiden.
Ziehen Sie den Hebel nach dem
Anschluß der Lautsprecherkabel
auf sich zu.
Schwarz* (')
Rot* (')
* Ihre Lautsprecherkabel können eine andere
Farbe haben. Einzelheiten entnehmen Sie bitte
der mit der Lautsprecheranlage gelieferten
Anleitung.
Fortsetzung auf der nächsten Seite
R
L
+
–
Diesen Teil einführen.
D
5
